Raccord Guillemin : tailles DN et comment bien mesurer

Commander un raccord Guillemin en se fiant uniquement au DN affiché sur la fiche produit est, de loin, la source d'erreur la plus fréquente en milieu professionnel. Non par négligence, mais parce que le DN n'est pas une mesure physique — c'est une désignation de compatibilité entre raccords de même famille, et elle ne dit rien, seule, du diamètre réel de la douille destinée à recevoir un tuyau souple. Cet article vous donne le tableau de correspondance complet, la preuve concrète que le DN40 à lui seul peut désigner six diamètres de douille différents, et une méthode de mesure sans ambiguïté pour ne plus jamais commander à l'estime.

🔧 LE DN : UNE DÉSIGNATION, PAS UNE MESURE

Le diamètre nominal — abrégé DN — est un identifiant de série. Il garantit qu'un raccord Guillemin DN40 mâle s'assemblera correctement avec un raccord Guillemin DN40 femelle, quelle que soit la marque ou le matériau. C'est son rôle, et il le remplit parfaitement. Mais ce que le DN ne dit pas, c'est quel diamètre physique présente la douille — c'est-à-dire l'embout cannelé sur lequel vient s'enfiler le tuyau souple — de la référence précise que vous avez commandée. Cette distinction est fondamentale, et elle est trop souvent ignorée.

En pratique, un même DN peut regrouper plusieurs références dont les douilles présentent des diamètres extérieurs différents, selon que le raccord est conçu avec ou sans collerette, selon le fabricant, et selon la destination prévue (tuyau souple fin, tuyau armé, flexible industriel). Autrement dit, deux raccords portant exactement le même DN peuvent être physiquement incompatibles avec un même tuyau. C'est ce point précis qui explique la majorité des retours et des erreurs de commande observés sur ce type de produit.

🔧 LA PREUVE PAR LE DN40 : SIX DIAMÈTRES POUR UN SEUL IDENTIFIANT

Le DN40 est l'exemple le plus éclairant — et le plus risqué. D'après le catalogue fabricant Pathel Industrie, un raccord Guillemin DN40 peut présenter une douille de 25 mm, 30 mm, 35 mm, 38 mm, 40 mm ou 45 mm selon la référence exacte. Six diamètres différents pour un seul et même DN : c'est le DN qui concentre le plus de variantes dans toute la gamme Guillemin, et donc le plus grand risque d'erreur à la commande. Un écart de quelques millimètres entre la douille et le diamètre intérieur du tuyau suffit à rendre l'emmanchement impossible ou, à l'inverse, trop lâche pour être étanche.

Ce n'est pas un cas isolé. D'autres DN présentent également plusieurs variantes : le DN25 existe en douille de 25 ou 30 mm, le DN32 en 32 ou 35 mm, le DN80 en 76, 81 ou 90 mm selon la présence ou non d'une collerette. Le tableau ci-dessous synthétise l'ensemble des correspondances connues, telles qu'elles figurent dans le catalogue fabricant. Il doit être lu comme un repère, non comme une vérité absolue : seule la fiche de la référence précise commandée fait foi.

🔧 TABLEAU DE CORRESPONDANCE DN / DIAMÈTRE DE DOUILLE

Le tableau suivant recense les diamètres de douille observés pour chaque DN de la gamme Guillemin, d'après le catalogue Pathel Industrie. Les DN présentant plusieurs variantes sont signalés : c'est sur eux que la vigilance doit être maximale avant toute commande.

La lecture de ce tableau appelle une observation immédiate : les DN les plus élevés (DN125 et au-delà) ne présentent qu'une seule valeur de douille connue, tandis que la plage DN25 à DN100 concentre l'essentiel des variantes et donc l'essentiel du risque — sans qu'il s'agisse d'une diminution régulière : le DN40 culmine à six variantes, et le DN80 comme le DN100 en comptent encore trois à quatre. C'est dans cette plage médiane que la vérification du diamètre de douille exact de la référence commandée est absolument indispensable.

🔧 DOUILLE OU FILETAGE : DEUX LOGIQUES DE MESURE COMPLÈTEMENT DIFFÉRENTES

Avant d'entrer dans la méthode de mesure, il est essentiel de distinguer les deux types de terminaison que peut présenter un raccord Guillemin côté connexion — car la logique de vérification n'est pas la même selon le cas.

Cette distinction est décisive parce qu'elle définit entièrement la démarche à suivre avant de commander. Un professionnel qui confond les deux logiques — par exemple, qui cherche à faire correspondre le DN Guillemin avec un filetage BSP existant — s'expose à une erreur de sélection que ni le tableau de correspondance ni la fiche produit ne pourront corriger a posteriori. La première question à se poser est donc toujours : de quel type de terminaison ai-je besoin côté connexion ?

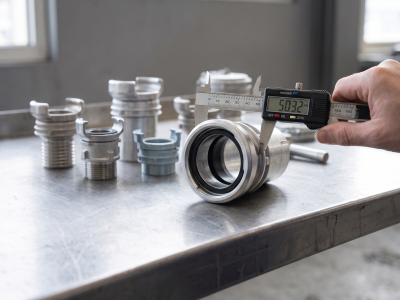

🔧 MÉTHODE DE MESURE PAS À PAS : LA PROCÉDURE SANS AMBIGUÏTÉ

Une fois le type de terminaison identifié, la mesure peut être effectuée. La procédure ci-dessous s'applique aux deux cas de figure et couvre également le cas du remplacement d'un raccord existant. Elle repose sur un principe simple : mesurer le réel avant de consulter le catalogue, et non l'inverse.

Cette procédure peut sembler rigoureuse pour un achat courant, mais elle devient indispensable dès que l'on travaille sur des DN à variantes multiples — et en particulier sur le DN40, qui concentre à lui seul six diamètres de douille différents. Sur les raccords disponibles chez Multitanks, chaque fiche produit indique le diamètre de douille de la référence concernée : c'est cette valeur qu'il faut comparer à la mesure prise sur le tuyau réel.

🔧 SYNTHÈSE : LE RÉFLEXE PROFESSIONNEL AVANT TOUTE COMMANDE

Le DN d'un raccord Guillemin est une désignation de compatibilité entre raccords de même famille — il n'est pas, et n'a jamais été, une mesure physique universelle du diamètre de douille. Cette nuance, souvent négligée dans les commandes rapides, est pourtant la clé pour éviter l'erreur la plus fréquente sur ce type de produit. Le tableau de correspondance fourni dans cet article est un outil de repérage, pas un substitut à la vérification de la fiche produit de la référence exacte commandée.

Le réflexe professionnel le plus sûr reste invariablement le même : mesurer le tuyau ou l'équipement réel avant de commander, identifier le type de terminaison nécessaire (douille ou filetage), puis vérifier que le diamètre de douille exact de la référence choisie correspond à la mesure obtenue. Sur les DN à variantes multiples — DN25, DN32, DN40, DN80, DN100 en particulier — cette vérification n'est pas une précaution supplémentaire : c'est une étape indispensable de la sélection.

Pour aller plus loin dans la sélection de vos raccords, Multitanks propose également une gamme de raccords et accessoires de raccordement adaptés aux applications industrielles et agricoles, ainsi que des raccords et vannes pour cuves IBC pour les installations de stockage en vrac.
