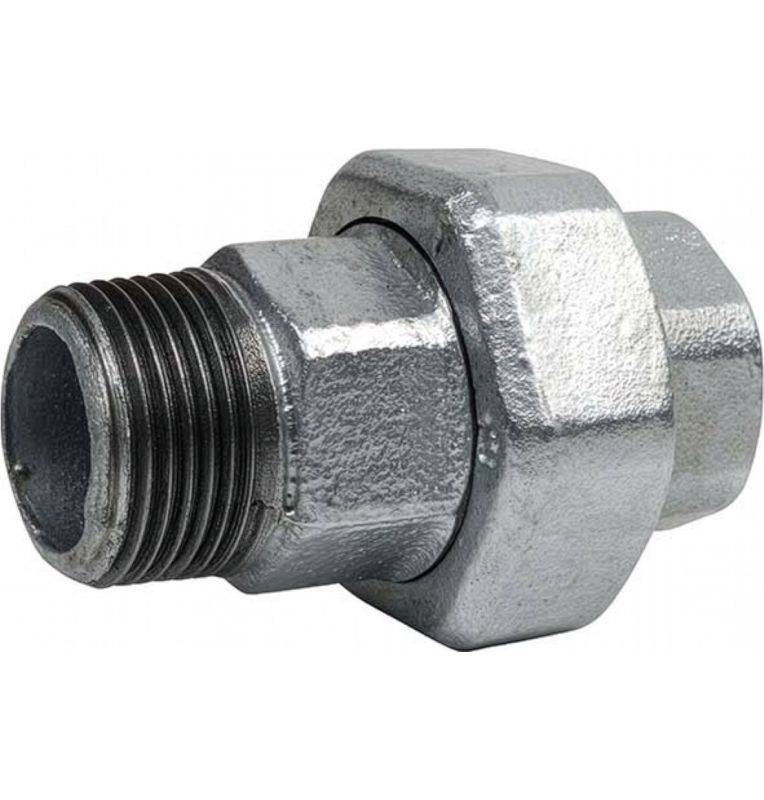

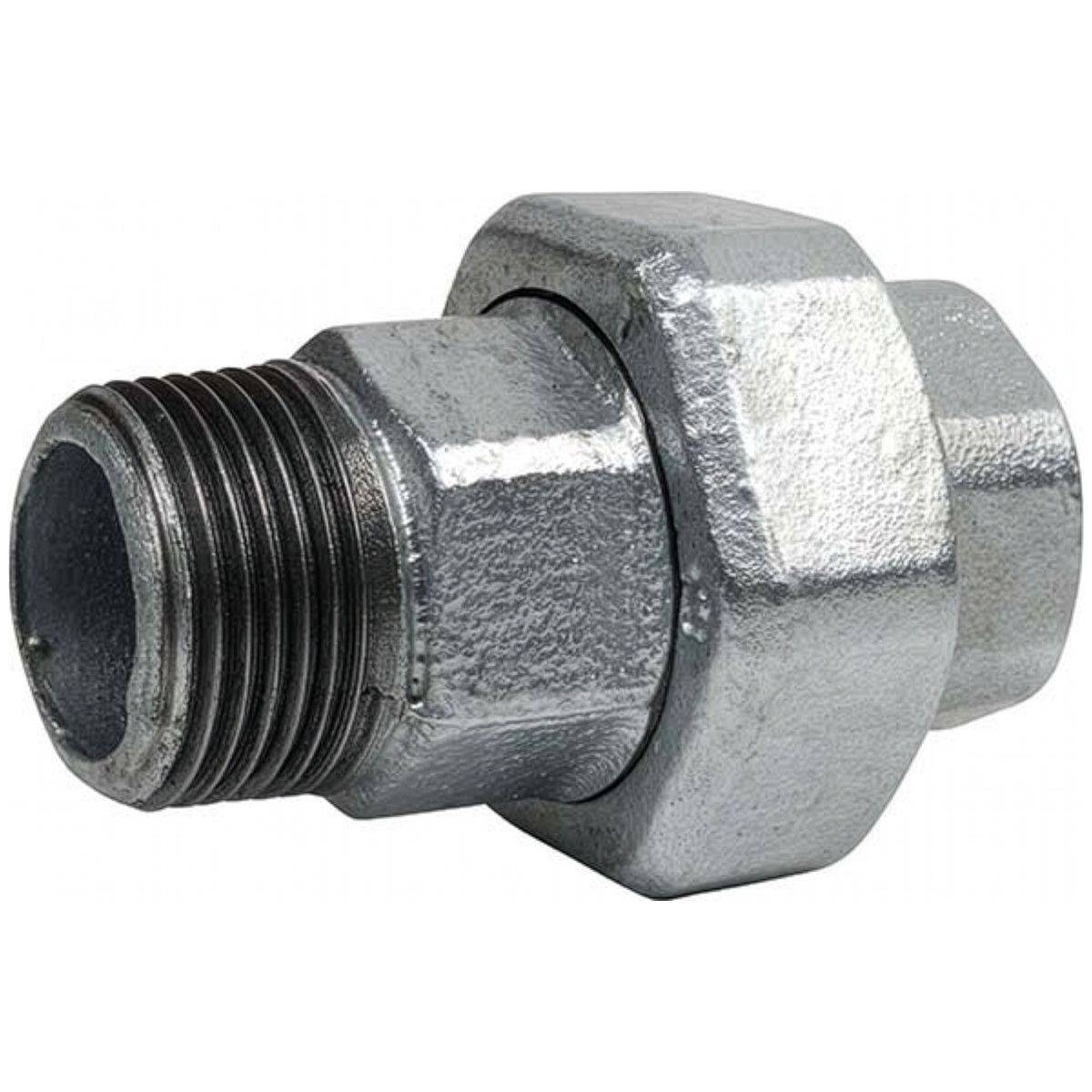

Raccord Union à Portée Conique Mâle-Femelle en Fonte Malléable Galvanisée

Raccord Union à Portée Conique Mâle-Femelle en Fonte Malléable Galvanisée

Le raccord union à portée conique Mâle-Femelle en fonte malléable galvanisée est un composant stratégique pour vos systèmes de tuyauterie. Il est conçu pour offrir une connexion fiable et démontable, tout en garantissant une résistance à la corrosion exceptionnelle grâce à son revêtement de galvanisation à chaud. Ce raccord est la solution idéale pour créer des points d'accès faciles pour la maintenance ou le remplacement de pièces. Sa structure en trois parties, avec un écrou libre central, assure une étanchéité supérieure par compression de la portée conique interne (métal-métal).

Un Atout Majeur pour l'Entretien des Réseaux

L'utilité principale de ce raccord union est de fournir un point de désassemblage rapide et sécurisé sur une ligne de tuyau. En pratique, si un élément du réseau (comme une vanne ou un filtre) nécessite d'être remplacé ou réparé, le simple fait de dévisser l'écrou libre de l'union permet de séparer le circuit en quelques instants, sans avoir à démonter les tuyaux de part et d'autre. C'est un gain de temps considérable et une garantie que l'intégrité des autres raccords ne sera pas compromise.

Applications en Milieu Humide et Esthétique Industrielle

La finition galvanisée rend ce raccord union incontournable dans les milieux exposés à l'humidité ou aux fluides agressifs. Il est parfaitement adapté à la distribution d'eau (y compris potable), de gaz, de vapeur et pour le transport de liquides et gaz non corrosifs. Il est indispensable dans les systèmes CVC (Chauffage, Ventilation et Climatisation) et toute installation extérieure. Son aspect brut et argenté est également très recherché pour le mobilier industriel. L'intégration de ce raccord union en fonte malléable galvanisée ajoute une touche vintage et loft très authentique et fonctionnelle aux structures de meubles.

Qualité, Matériaux et Conformité Normative

Ce raccord union est fabriqué selon un cahier des charges rigoureux, respectant les normes internationales EN 10242 et ISO 49. Le matériau de base est la fonte malléable EN-GJMB-350-10 (selon EN 1562), choisie pour sa haute résistance mécanique et sa résilience. Le procédé de galvanisation enrichit cette base en appliquant une couche de zinc protectrice, améliorant considérablement la durabilité du raccord face à l'oxydation.

Double Étanchéité et Protection Galvanique

La fiabilité de ce raccord est assurée par un double mécanisme de protection.

• Le raccord possède un côté avec un filetage mâle conique (R) et un côté avec un filetage femelle cylindrique (Rp), tous deux conformes à la norme ISO 7-1 (BSPT). L'étanchéité interne est assurée par la portée conique métal-métal, qui ne nécessite aucun joint plat supplémentaire. L'écrou libre utilise un filetage type gaz (BSPP), selon la norme ISO 228-1.

• La galvanisation à chaud est appliquée avec une épaisseur minimale d'au moins 70μm (micromètres). Ce revêtement offre une barrière anti-corrosion très efficace qui prolonge la vie utile du raccord.

• Chaque raccord est testé à 100% pour garantir son étanchéité en sortie d'usine.

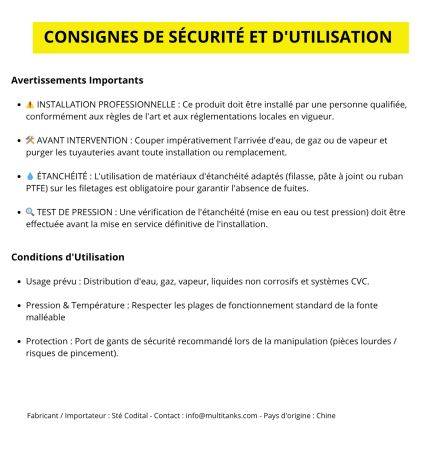

Conseils pour une Mise en Œuvre et une Utilisation Sécurisée

Pour garantir l'étanchéité et la performance de ce raccord, il est essentiel de suivre une procédure d'installation précise :

• Étanchéité des Filets : Appliquer un agent d'étanchéité adapté (Téflon ou pâte à joint) sur le filetage mâle conique (R) qui se connecte au côté femelle (Rp) du corps de l'union.

• Serrage de l'Union : Après avoir vissé les deux parties sur les tuyaux, rapprochez-les et serrez l'écrou libre fermement. Le serrage doit être suffisant pour comprimer la portée conique et garantir l'étanchéité métal-métal.

• Contrôle : Dans les applications sous pression, une vérification d'étanchéité après serrage est cruciale.

• Environnement Agressif : Le revêtement galvanisé protège de manière optimale, mais assurez-vous de ne pas l'endommager lors de l'installation pour maintenir l'efficacité anti-corrosion.

Caractéristiques Techniques Détaillées

Le tableau ci-dessous fournit une synthèse des spécifications clés de ce raccord union :
