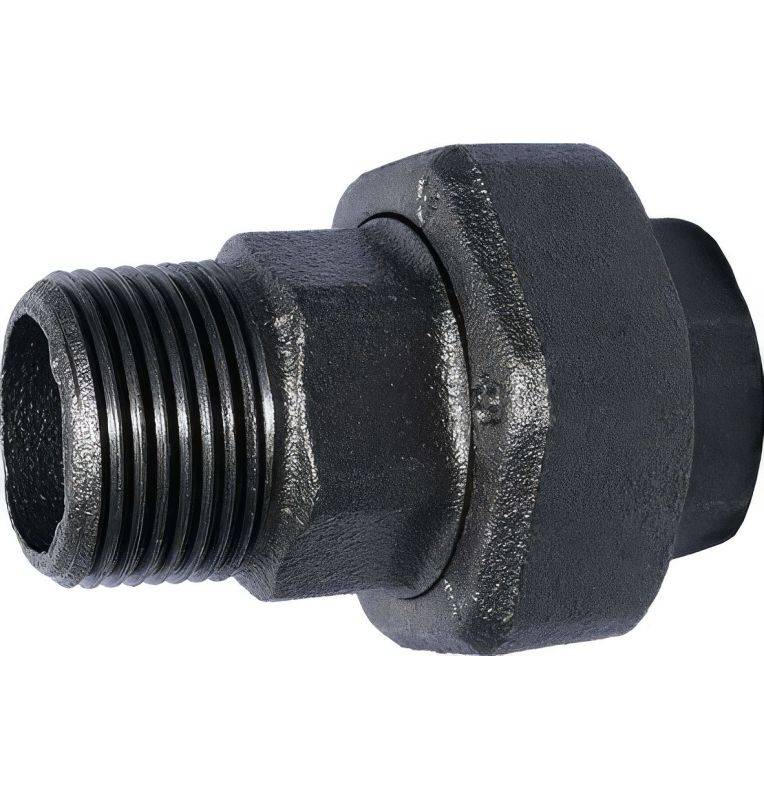

Raccord Union à Portée Conique Mâle-Femelle en Fonte Malléable à Cœur Noir

Raccord Union à Portée Conique Mâle-Femelle en Fonte Malléable à Cœur Noir

Le raccord union à portée conique Mâle-Femelle en fonte malléable à cœur noir est un composant essentiel de la tuyauterie qui facilite l'assemblage et, surtout, le désassemblage des réseaux de fluides. Contrairement aux unions classiques, ce modèle Mâle-Femelle permet de joindre un composant fileté mâle à un composant fileté femelle tout en offrant la capacité unique de rompre la jonction rapidement, sans tourner les tuyaux. Sa conception en trois parties, avec un écrou libre central, crée une étanchéité métal-métal ultra-fiable. Fabriqué en fonte malléable, ce raccord garantit une robustesse et une durabilité supérieures, indispensables pour les systèmes critiques.

Pourquoi Choisir l'Union à Portée Conique Mâle-Femelle ?

Imaginez que vous ayez besoin d'installer une vanne ou un compteur sur une ligne de tuyau déjà fixée. Avec les raccords standards, vous devriez couper ou démonter une grande partie de la ligne pour pouvoir visser le nouvel élément. Le raccord union est une pièce astucieuse qui résout ce problème. Son rôle est de vous fournir un point de déconnexion rapide et sûr. Vous vissez une partie sur le tube mâle et l'autre sur le tube femelle, puis vous joignez les deux avec l'écrou libre. En cas de besoin de maintenance ou de remplacement de pièce, vous n'avez qu'à dévisser cet écrou, séparant ainsi la ligne sans effort et sans affecter les autres composants. C'est l'outil qui fait gagner du temps sur le long terme.

Applications Techniques et Esthétique Industrielle

Ce raccord union est un pilier de la distribution de fluides variés. Sa robustesse et son étanchéité le rendent idéal pour les réseaux d'eau, de gaz, de vapeur, ainsi que pour tout autre liquide et gaz non corrosif. Il est particulièrement apprécié dans les systèmes CVC (Chauffage, Ventilation et Climatisation), assurant la connexion de composants nécessitant des accès de maintenance réguliers. La fonte malléable à cœur noir est également un matériau de choix pour le mobilier industriel. L'intégration de ce raccord union, avec sa finition noire et son aspect technique en trois pièces, apporte une touche vintage et loft très authentique et fonctionnelle aux créations de meubles.

Conception, Matériaux et Conformité aux Normes

La qualité de cette union à portée conique est le fruit d'une fabrication encadrée par des normes strictes. Les raccords sont produits en conformité avec les standards internationaux EN 10242 et ISO 49, garantissant une performance et une compatibilité reconnues sur le marché. Le matériau sélectionné est la fonte malléable EN-GJMB-350-10, comme l'exige la norme EN 1562. Cette fonte est choisie pour sa haute résistance mécanique et sa capacité à supporter les variations de pression et de température sans faillir, assurant une fiabilité à toute épreuve.

Étanchéité sans Joint et Protection Anti-Corrosion

La fiabilité de ce raccord union Mâle-Femelle est assurée par un double niveau de qualité : l'étanchéité interne et la protection externe.

• L'union crée une étanchéité métal-métal grâce à sa portée conique interne, une méthode extrêmement fiable qui ne nécessite aucun joint plat additionnel pour sceller la jonction centrale. L'union possède un côté avec un filetage mâle conique (R) et un côté avec un filetage femelle cylindrique (Rp), tous deux conformes à la norme ISO 7-1 (BSPT). L'écrou libre utilise un filetage type gaz (BSPP), selon la norme ISO 228-1.

• Pour maximiser sa durabilité, le raccord bénéficie d'une finition noire appliquée avec une épaisseur minimale d'au moins 70μm (micromètres). Cette couche protectrice contre la corrosion est essentielle pour maintenir l'intégrité de la fonte dans le temps.

• La qualité est garantie : chaque raccord est testé à 100% pour son étanchéité avant sa mise sur le marché.

Mise en Œuvre et Utilisation Sécurisée

L'installation de ce raccord nécessite une attention particulière pour garantir une étanchéité parfaite de la portée conique et des filets externes.

• Préparation des Jonctions : Appliquer un agent d'étanchéité de qualité (Téflon ou pâte à joint spécifique) sur les filetages mâles coniques (R) du tube ou du raccord qui sera connecté au côté femelle (Rp) du corps de l'union. Le côté mâle (R) de l'union n'a besoin d'étanchéité que si le raccord femelle récepteur est cylindrique.

• Assemblage des Parties : Visser d'abord le côté femelle de l'union sur le raccord mâle, et le côté mâle de l'union sur le raccord femelle. Ensuite, rapprochez les deux extrémités de l'union et serrez l'écrou libre fermement pour comprimer les portées coniques, créant ainsi l'étanchéité interne.

• Alignement : Veillez à ce que les deux conduites soient parfaitement alignées avant de serrer l'écrou pour éviter toute contrainte sur la portée conique.

Caractéristiques Techniques Détaillées

Le tableau ci-dessous fournit une synthèse des spécifications clés de ce raccord union :
