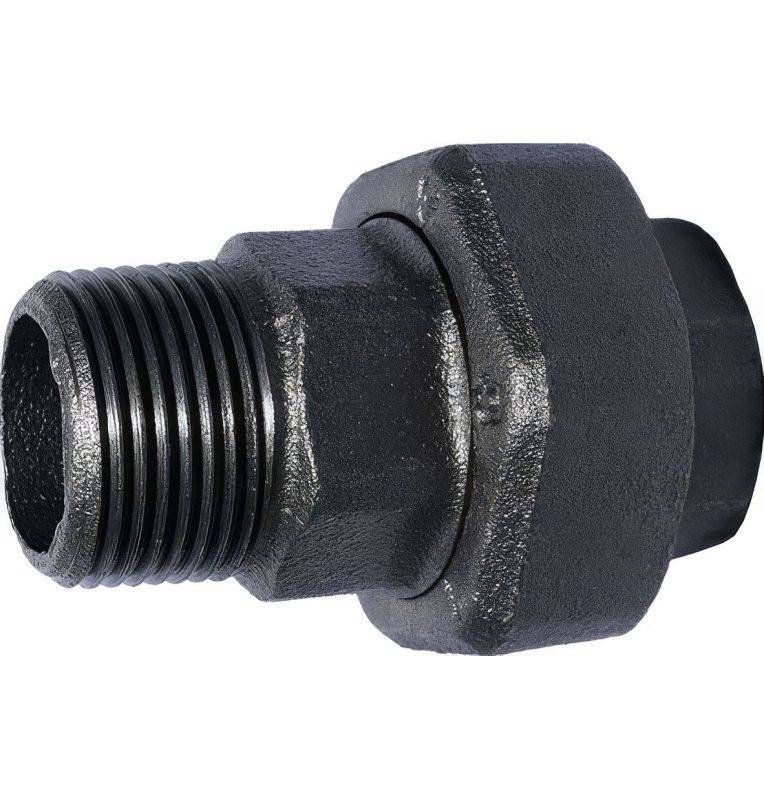

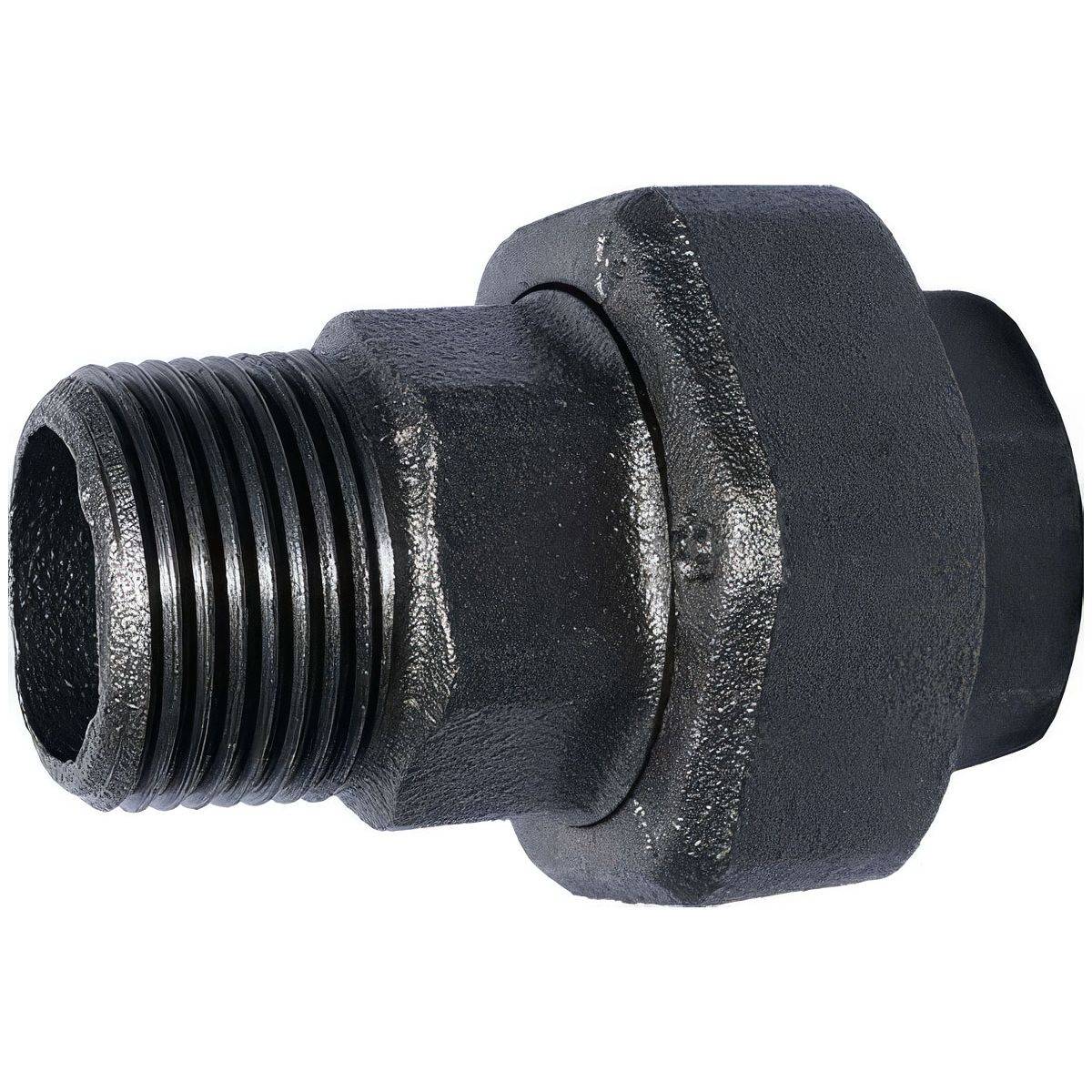

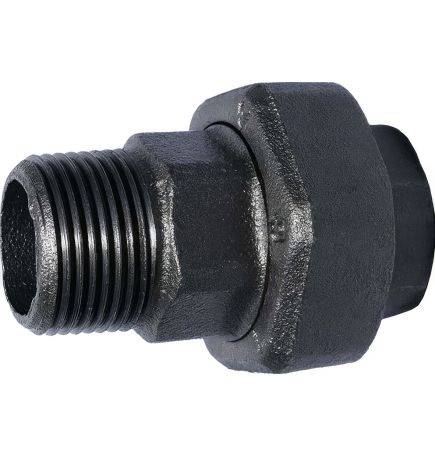

Raccordo di unione in ghisa malleabile in ghisa malleabile con anima nera

Raccordo di unione in ghisa malleabile in ghisa malleabile con anima nera

Il raccordo a sede conica con anima in ghisa malleabile nera è un componente essenziale delle tubazioni che facilita il montaggio e, soprattutto, lo smontaggio dei sistemi di fluidi. A differenza dei raccordi convenzionali, questo modello maschio-femmina consente di unire un componente filettato maschio a un componente filettato femmina, offrendo al contempo la capacità unica di rompere rapidamente la giunzione, senza girare i tubi. Il suo design in tre pezzi, con un dado centrale allentato , crea una tenuta metallo su metallo ultra affidabile. Realizzato in ghisa malleabile, questo raccordo garantisce una resistenza e una durata superiori, essenziali per i sistemi critici.

Perché scegliere l'unione a portata conica maschio-femmina?

Immagina di dover installare una valvola o un contatore su una tubazione già collegata. Con i raccordi standard, è necessario tagliare o smontare gran parte della linea per poter avvitare il nuovo elemento. Il raccordo a raccordo è una parte intelligente che risolve questo problema. Il suo ruolo è quello di fornirti un punto di disconnessione rapido e sicuro. Si avvita una parte sul tubo maschio e l'altra parte sul tubo femmina, quindi si uniscono i due con il dado allentato. Se hai bisogno di manutenzione o sostituzione di parti, devi solo svitare questo dado, separando la linea senza sforzo e senza intaccare gli altri componenti. È lo strumento che fa risparmiare tempo a lungo termine.

Applicazioni tecniche e design industriale

Questo raccordo di raccordo è un pilastro della distribuzione di vari fluidi. La sua robustezza e tenuta lo rendono ideale per acqua, gas, vapore e altre reti di liquidi e gas non corrosivi. È particolarmente popolare nei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria), garantendo il collegamento di componenti che richiedono un accesso per la manutenzione regolare. La ghisa malleabile con anima nera è anche un materiale di scelta per i mobili industriali. L'integrazione di questo raccordo, con la sua finitura nera e l'aspetto tecnico a tre pezzi, conferisce un tocco vintage e loft molto autentico e funzionale alle creazioni di mobili.

Conformità alla progettazione, ai materiali e agli standard

La qualità di questo raccordo a campata conica è il risultato di una produzione secondo standard rigorosi. I raccordi sono prodotti in conformità alle norme internazionali EN 10242 e ISO 49, garantendo prestazioni e compatibilità riconosciute dal mercato. Il materiale scelto è la ghisa malleabile EN-GJMB-350-10, come richiesto dalla EN 1562. Questa ghisa viene scelta per la sua elevata resistenza meccanica e per la sua capacità di resistere senza problemi a variazioni di pressione e temperatura, garantendo un'affidabilità infallibile.

Sigillatura senza tenuta e protezione anticorrosione

L'affidabilità di questo raccordo maschio-femmina è assicurata da un doppio livello di qualità: tenuta interna e protezione esterna.

• Il raccordo crea una tenuta metallo-metallo grazie alle sue campate coniche interne, un metodo estremamente affidabile che non richiede alcuna guarnizione piatta aggiuntiva per sigillare la giunzione centrale. Il raccordo è dotato di un lato con filettatura maschio conica (R) e di un lato con filettatura femmina cilindrica (Rp), entrambi conformi alla norma ISO 7-1 (BSPT). Il dado libero utilizza una filettatura a gas (BSPP), secondo ISO 228-1.

• Per massimizzarne la durata, il raccordo ha una finitura nera applicata con uno spessore minimo di almeno 70μm (micrometri). Questo strato protettivo contro la corrosione è fondamentale per mantenere l'integrità della ghisa nel tempo.

• La qualità è garantita: ogni raccordo viene testato al 100% per verificarne la tenuta prima di essere immesso sul mercato.

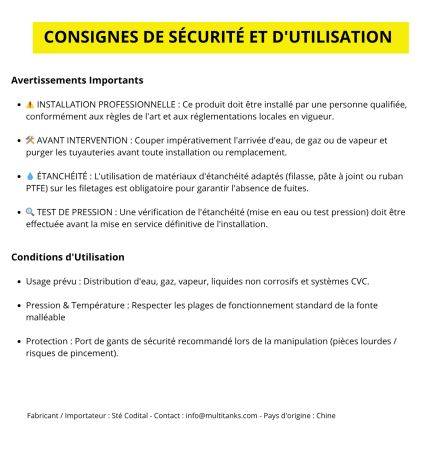

Implementazione e utilizzo sicuro

L'installazione di questo raccordo richiede un'attenzione particolare per garantire una perfetta tenuta della campata conica e delle filettature esterne.

• Preparazione degli incroci: Applicare un sigillante di qualità (Teflon o pasta specifica per giunti) sulle filettature maschio coniche (R) del tubo o del raccordo che verranno collegate al lato femmina (Rp) del corpo di unione. Il lato maschio (R) del raccordo necessita di tenuta solo se il raccordo ricevitore femmina è cilindrico.

• Assemblaggio delle parti: Avvitare prima il lato femmina del raccordo sul raccordo maschio e il lato maschio del raccordo sul raccordo femmina. Quindi, unire le due estremità del raccordo e serrare saldamente il dado allentato per comprimere le campate coniche, creando la tenuta interna.

• Allineamento: Assicurarsi che le due linee siano perfettamente allineate prima di serrare il dado per evitare sollecitazioni sulla sede conica.

Specifiche tecniche dettagliate

La tabella seguente fornisce un riepilogo delle specifiche chiave di questo raccordo di unione:
