Raccordo di raccordo a sede conica in ghisa malleabile con anima nera

Raccordo di raccordo a sede conica in ghisa malleabile con anima nera

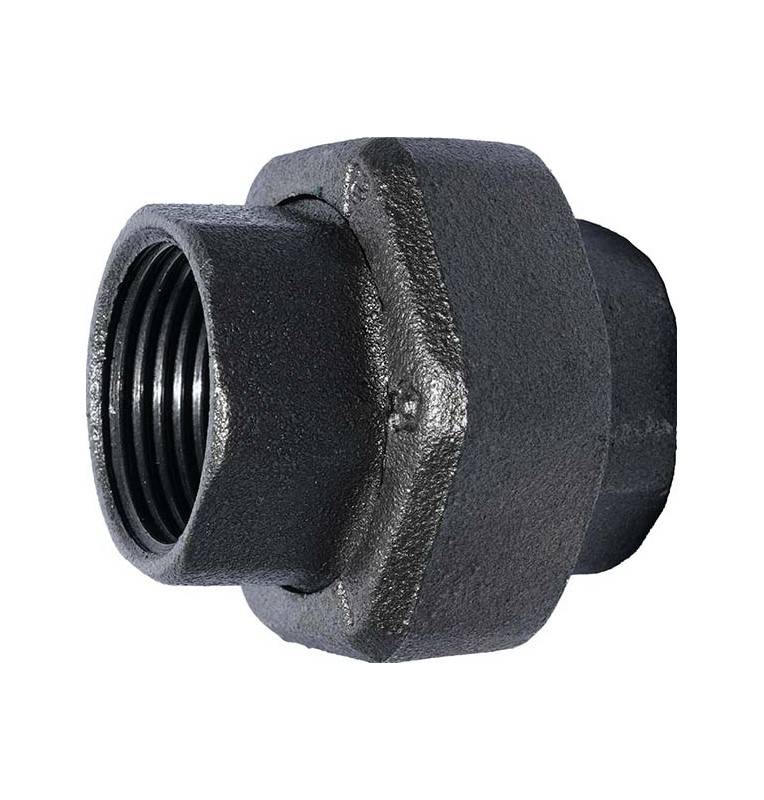

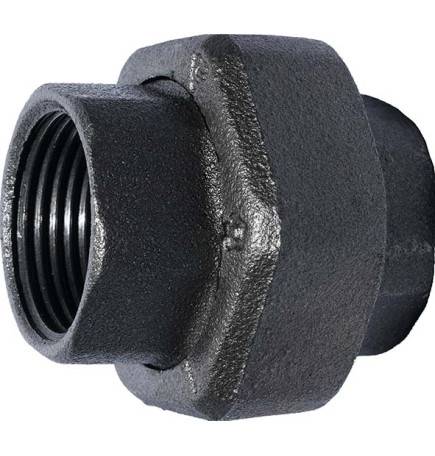

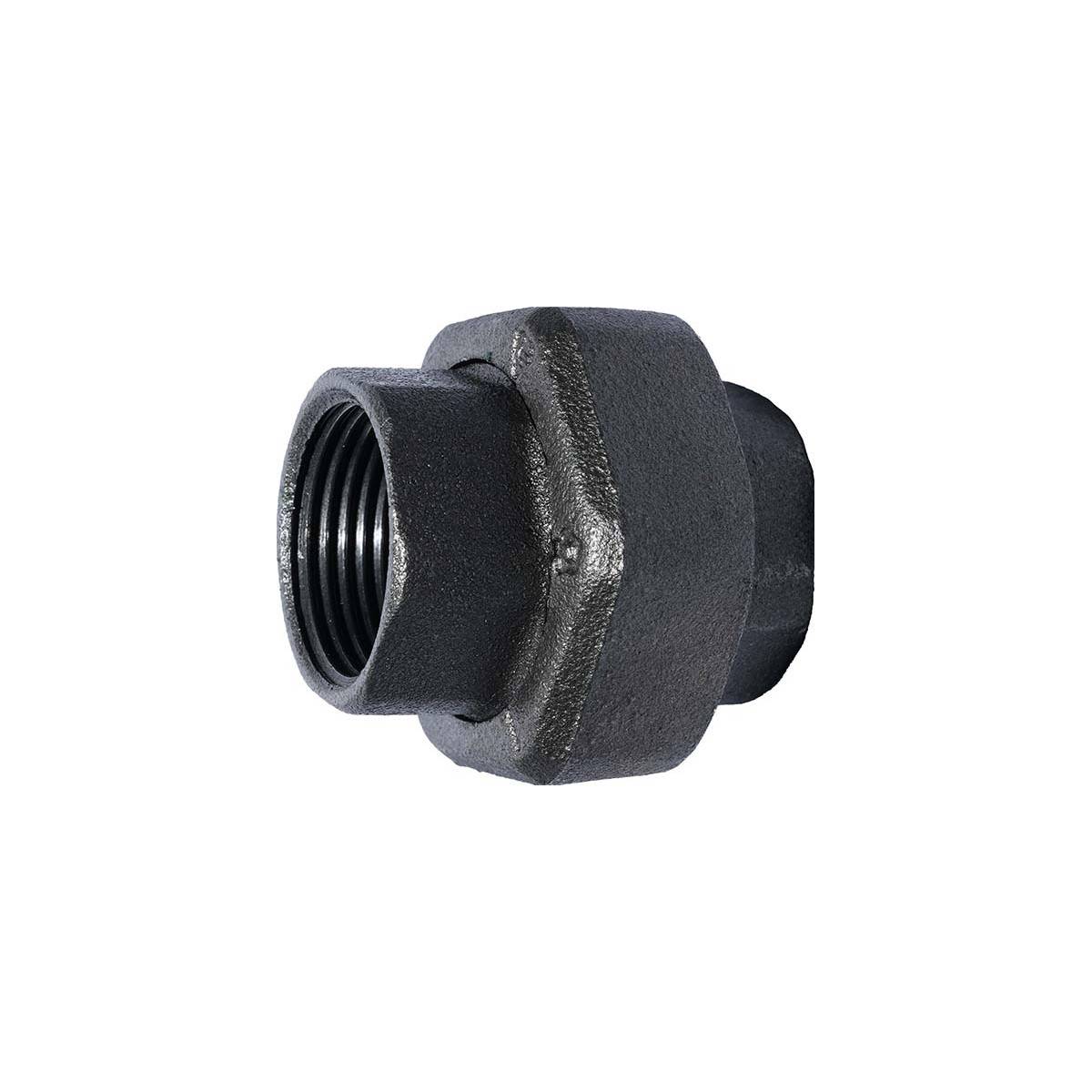

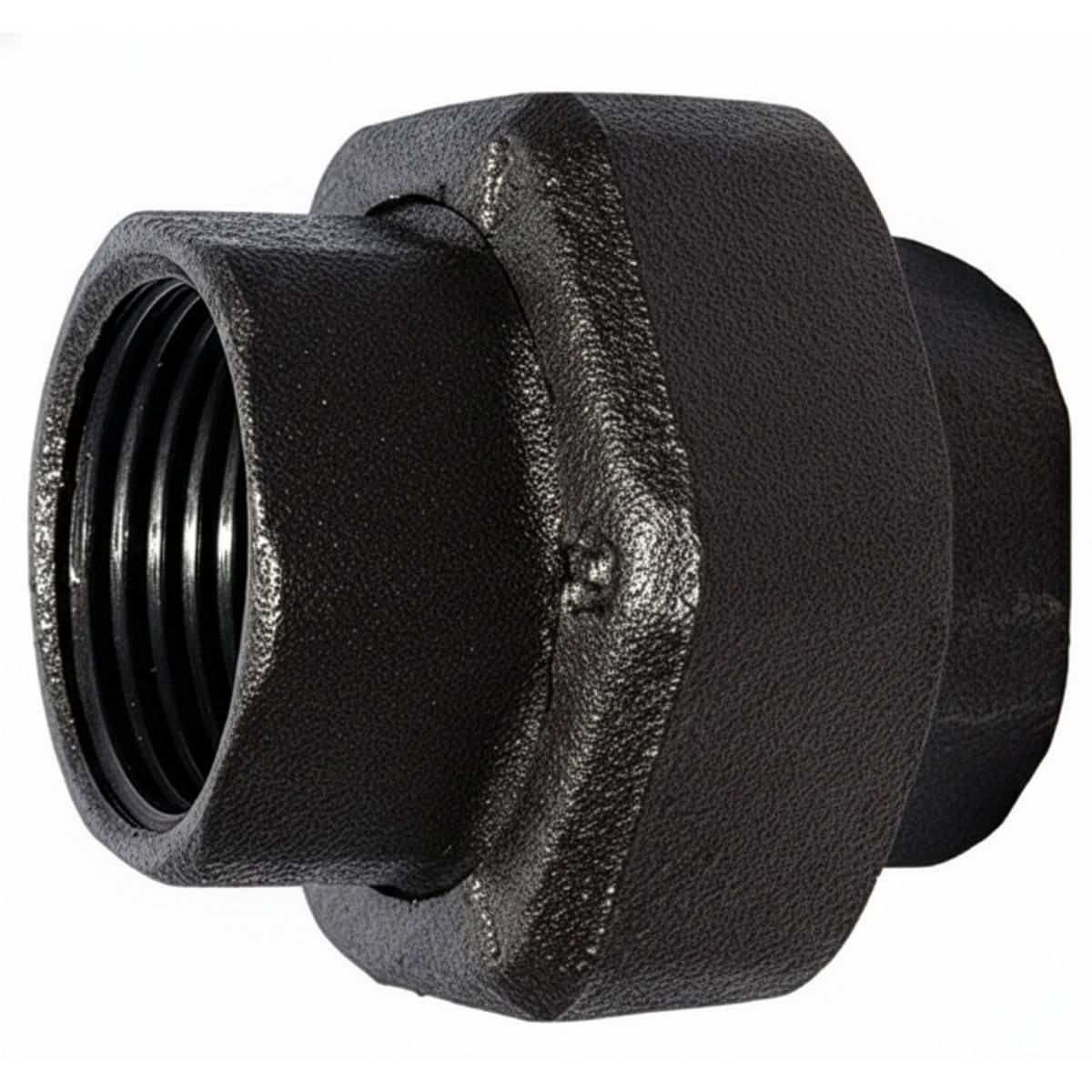

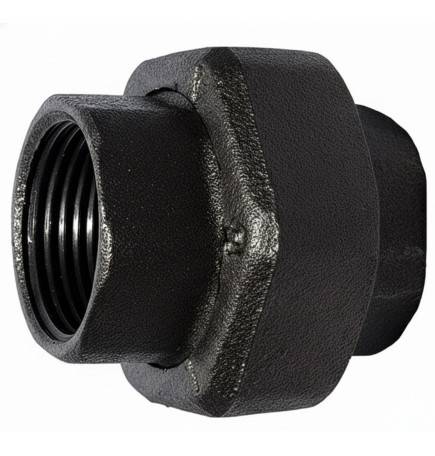

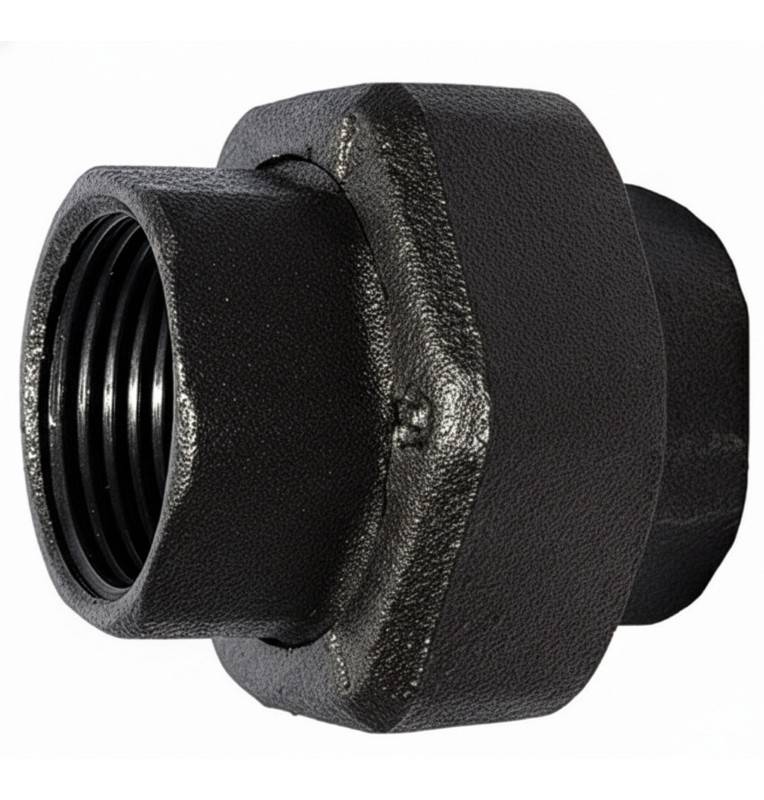

Il raccordo a sede conica Femmina-Femmina in ghisa malleabile con anima nera è un elemento essenziale per il montaggio e la facile manutenzione delle vostre reti di tubazioni. Questo speciale raccordo è progettato per unire due componenti o tubi offrendo la possibilità di smontarli rapidamente e senza dover ruotare i tubi. Il suo design in tre pezzi, compreso un dado allentato, garantisce un collegamento ermetico grazie alla sede conica in metallo (senza giunzioni aggiuntive) che si comprime durante il serraggio. La sua struttura in ghisa malleabile gli conferisce una resistenza e un'affidabilità superiori per un uso duraturo in ambienti difficili.

L'utilità principale del raccordo a bocchettone conico

Per dirla semplicemente, un raccordo di unione è un pezzo magico di impianto idraulico. Il suo ruolo è quello di consentire di collegare due tubi (o due parti) senza doverli ruotare entrambi contemporaneamente, il che è impossibile quando sono già fissati. Ma soprattutto, è progettato in modo da poter smontare facilmente la linea . Se è necessario accedere a un componente per la manutenzione o la riparazione (una pompa, un filtro, una valvola), è sufficiente allentare il dado allentato dal raccordo. Questa facilità di smontaggio è il motivo principale per cui questo raccordo viene installato nelle sezioni critiche dei circuiti dei fluidi.

Ampie applicazioni e robustezza estetica

Questo raccordo di raccordo è un componente di scelta per la distribuzione di vari fluidi. È ideale per reti idriche, gas, vapore, nonché per liquidi e gas non corrosivi. È molto presente negli impianti HVAC (Heating, Ventilation and Air Conditioning) e negli impianti industriali dove le operazioni di manutenzione sono frequenti. La ghisa malleabile con un cuore nero è anche un pilastro dell'arredamento industriale. L'integrazione di questo raccordo, con la sua finitura nera e il look tecnico a tre pezzi, conferisce un autentico tocco vintage e loft alle creazioni di mobili.

Design, materiali e conformità normativa

La qualità di questo raccordo a campata conica è certificata da un rigoroso processo di produzione. I raccordi sono prodotti in conformità alle norme internazionali EN 10242 e ISO 49, che ne costituiscono una garanzia di prestazione riconosciuta. Il materiale selezionato è la ghisa malleabile EN-GJMB-350-10, in conformità alla norma EN 1562. Questa ghisa è scelta per la sua elevata resistenza meccanica e per la sua capacità di resistere a lungo termine alle sollecitazioni della rete, garantendo un'affidabilità infallibile.

Sigillatura metallo-metallo e protezione di lunga durata

Le prestazioni di tenuta di questo raccordo a bocchettone sono garantite da un doppio meccanismo.

• Il giunto crea una tenuta metallo-metallo grazie alla sua campata affusolata senza la necessità di una guarnizione aggiuntiva, anche se è necessario applicare una guarnizione esterna alle filettature dei componenti da unire. Le filettature dei raccordi (dadi liberi) sono del tipo a gas e soddisfano la norma ISO 228-1 (BSPP). Le filettature di ingresso su entrambi i lati femmina del corpo sono conformi alla norma ISO 7-1 (BSPT), con una filettatura femmina cilindrica (Rp).

• Per massimizzarne la durata e la resistenza all'ossidazione, il raccordo ha una finitura nera con uno spessore minimo di almeno 70μm (micrometri). Questo strato protettivo contro la corrosione preserva l'integrità della ghisa nel tempo.

• La qualità è garantita: ogni raccordo è testato al 100% per la tenuta di fabbrica, garantendo un collegamento senza perdite.

Suggerimenti per un'installazione efficiente e sicura

L'installazione del raccordo deve essere eseguita con precisione per garantire una perfetta tenuta alla campata conica e alle filettature esterne.

• Preparazione dei filetti: Applicare un sigillante di qualità (teflon o pasta per giunti) sulle filettature maschio coniche (R) che si avviteranno nei due lati femmina del raccordo di unione.

• Assemblea: Per prima cosa avvitare le due parti principali nei rispettivi tubi. Quindi, unire le due estremità del raccordo e serrare saldamente il dado allentato . Stringendo il dado si comprimono le campate coniche l'una contro l'altra, creando la tenuta interna.

• Allineamento: Assicurarsi che le due linee siano perfettamente allineate prima del serraggio finale del dado per evitare sollecitazioni sulla sede conica.

• Manutenzione: Il grande vantaggio di questo raccordo è che permette lo smontaggio semplicemente allentando il dado, senza tagliare o torcere i tubi.

Specifiche tecniche dettagliate

La tabella seguente fornisce un riepilogo delle specifiche chiave di questo raccordo di unione:
