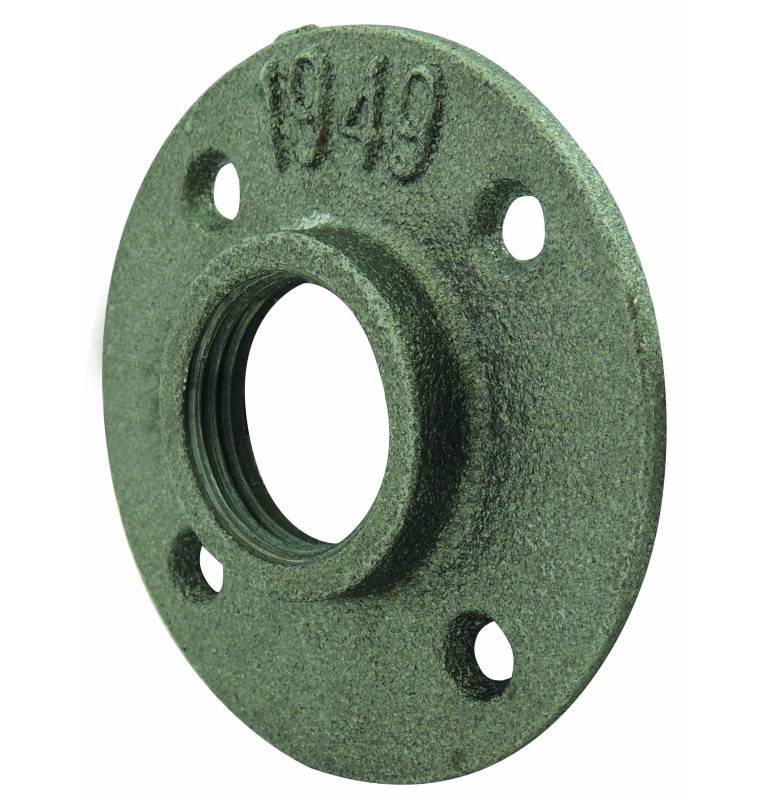

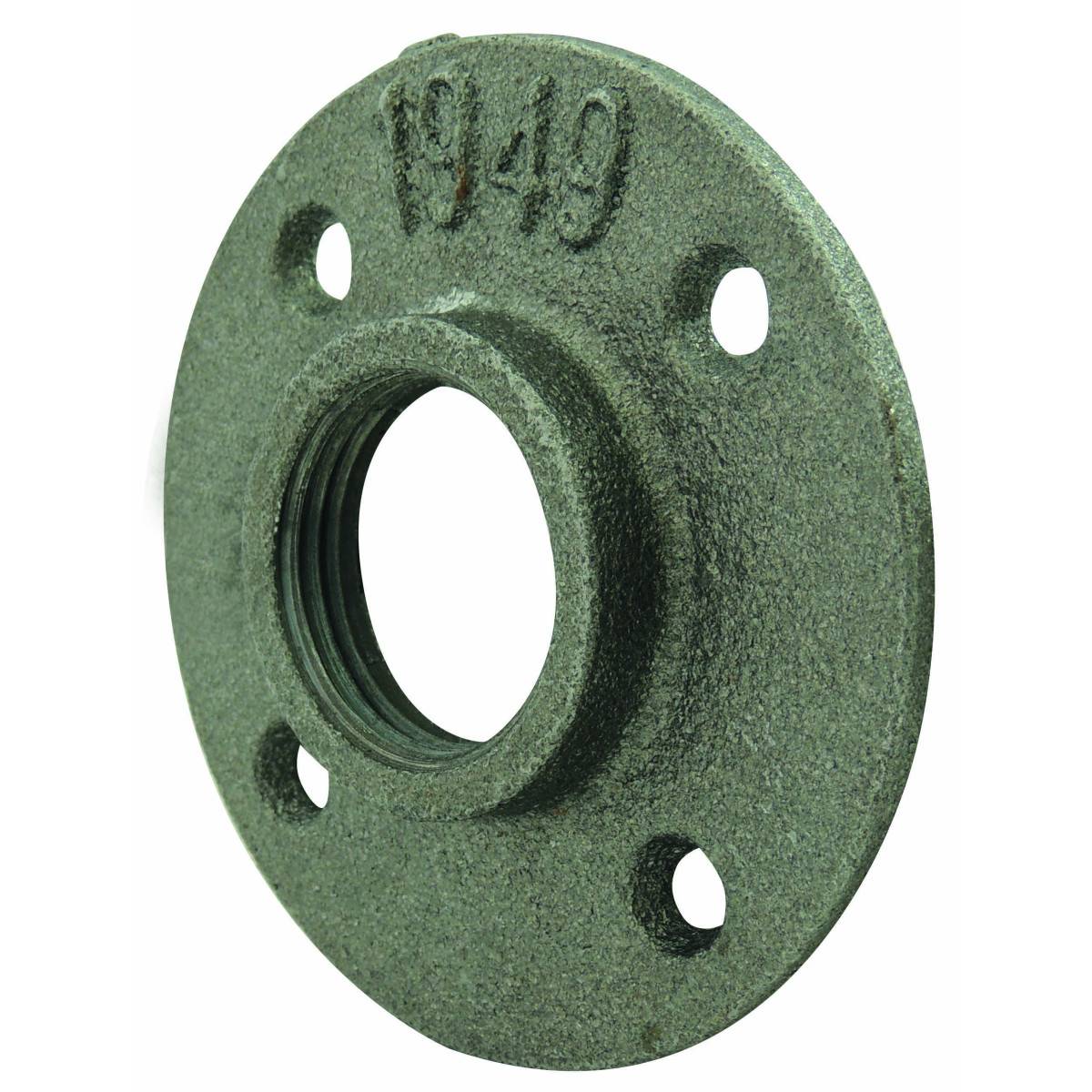

Flangia tonda in ghisa malleabile a 4 fori con anima nera

Flangia tonda in ghisa malleabile a 4 fori con anima nera

La flangia rotonda filettata con 4 fori di montaggio in ghisa malleabile con anima nera è un componente essenziale delle tubazioni. Fornisce un forte collegamento tra un tubo filettato e una superficie piana, come una parete, un pavimento o una trave. La sua funzione principale è quella di fornire un punto di ancoraggio fisso e solido per sostenere, stabilizzare e dirigere le linee dei fluidi. Si tratta di un elemento di supporto cruciale che garantisce la stabilità e l'allineamento della rete , mantenendo al contempo l'integrità dell'impianto. Il suo design in ghisa malleabile gli conferisce una robustezza meccanica in grado di sostenere carichi pesanti.

Il ruolo indispensabile delle flange di fissaggio

Le flange sono parti di collegamento e fissaggio che svolgono un ruolo fondamentale nelle tubazioni. A differenza dei raccordi che vengono utilizzati per unire i tubi, la flangia filettata è progettata per ancorare il sistema. Fornisce una superficie di supporto stabile per fissare saldamente il tubo a una struttura di supporto. Questa funzione è fondamentale per assorbire le vibrazioni, gestire il peso delle tubazioni e dei fluidi e prevenire movimenti indesiderati che potrebbero compromettere la tenuta delle guarnizioni. Garantisce che la rete rimanga in posizione, in posizione verticale e sicura.

Applicazioni versatili: sistemi e mobili

Questa flangia filettata eccelle nell'erogazione di una varietà di fluidi. È adatto per tubi dell'acqua, del gas, del vapore e qualsiasi liquido o gas non corrosivo. È un supporto di scelta per i sistemi HVAC (Heating, Ventilation and Air Conditioning), garantendo il fissaggio dei condotti alle superfici degli edifici. Anche il mercato dell'arredamento industriale ha ampiamente adottato questo componente. La flangia è l'elemento base per la realizzazione di strutture autoportanti : gambe di tavoli, supporti per mensole, fissaggi a parete per ganci o illuminazione. La sua finitura nera e i 4 fori di montaggio contribuiscono a creare un loft molto ricercato e un'estetica vintage .

Progettazione e produzione in base alle esigenze

La qualità di questa flangia è certificata da un rigoroso processo di progettazione, produzione e controllo , nel rispetto degli standard del settore. Le parti sono prodotte in conformità alle norme internazionali EN 10242 e ISO 49, garantendo affidabilità e prestazioni riconosciute. Il materiale scelto è la ghisa malleabile EN-GJMB-350-10, come richiesto dalla EN 1562. Questo materiale è selezionato per la sua elevata resistenza meccanica e la sua capacità di resistere a sollecitazioni di carico a lungo termine.

Caratteristiche tecniche e protezione anticorrosione

Le prestazioni di questa flangia si basano sulla qualità della sua maschiatura e protezione superficiale.

• La flangia è filettata con una filettatura femmina cilindrica (Rp) conforme alla norma ISO 7-1 (BSPT). Questa filettatura è progettata per ricevere la filettatura maschio conica (R) del tubo, garantendo un collegamento meccanico forte e stretto.

• Per la massima durata e protezione dalla ruggine, la flangia ha una finitura nera applicata con uno spessore minimo di almeno 70μm (micrometri). Questo strato protettivo contro la corrosione è essenziale per preservare l'integrità della ghisa.

• I 4 fori di montaggio circolari garantiscono una distribuzione uniforme del carico e facilitano l'ancoraggio a vari tipi di supporti.

• La qualità è assicurata: ogni raccordo è testato al 100% per garantire che sia a tenuta stagna (della filettatura).

Suggerimenti per un fissaggio sicuro ed estetico

Per garantire l'efficienza e l'estetica di questa flangia tonda, è necessario seguire alcune raccomandazioni di montaggio:

• Scelta degli elementi di fissaggio: Utilizzare viti o bulloni di fissaggio adeguati al materiale del supporto (muro di cemento, legno, metallo) e dimensionati per il carico che il sistema dovrà sostenere.

• Fissaggio del tubo: Applicare un sigillante idoneo (Teflon o pasta per giunti) sulla filettatura maschio del tubo prima di avvitarlo saldamente nella filettatura femmina (Rp) della flangia.

• Allineamento: Assicurarsi che la flangia sia fissata perfettamente perpendicolarmente all'asse del tubo per evitare sollecitazioni e garantire l'allineamento dei tubi.

• Uso decorativo: Per i mobili industriali, la flangia nera è spesso lasciata a vista. Per le strutture a terra, l'uso di cuscinetti sotto la flangia può proteggere la superficie dai graffi.

Specifiche tecniche dettagliate

La tabella seguente fornisce un riepilogo delle specifiche chiave di questa flangia:
