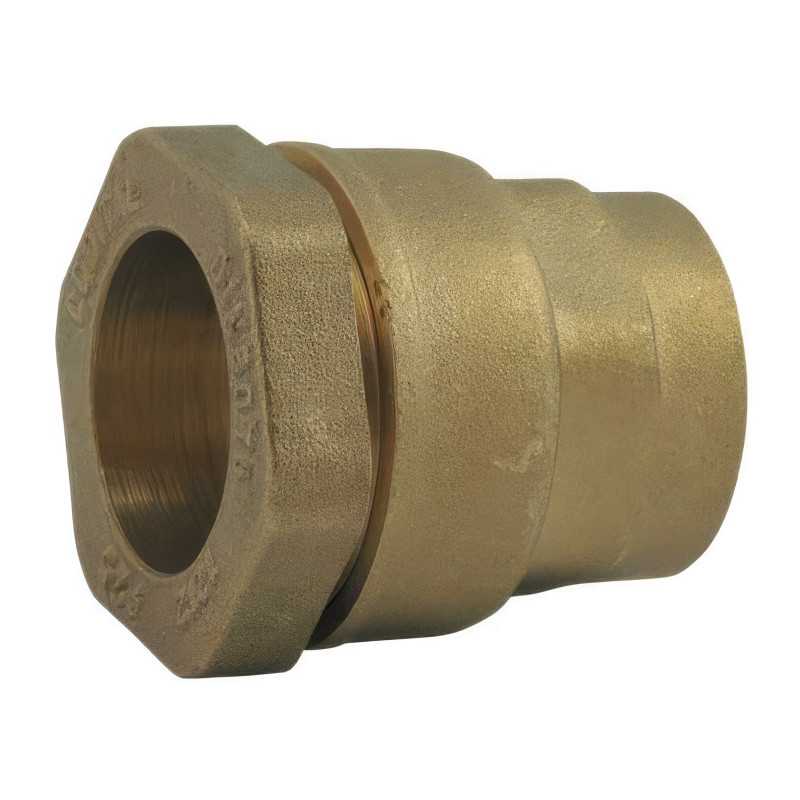

Raccord Femelle Laiton Court PN25 Série 7000 | Compression PE

Le raccord à compression droit femelle en laiton de la série 7000, modèle court, est une solution d'assemblage compacte et robuste conçue pour les installations hydrauliques où l'encombrement est un critère déterminant. Ce raccord permet de lier un tube en polyéthylène (PEHD ou PEBD) à un composant fileté mâle avec une précision remarquable. Fabriqué en laiton CW617N de haute qualité, il est spécifiquement étudié pour l'adduction d'eau potable, l'irrigation et l'arrosage, offrant une alternative métallique durable capable de supporter des pressions extrêmes.

Un design compact avec taraudage "G" court

La particularité de ce modèle réside dans son taraudage femelle "G" court, conforme à la norme ISO 228-1 (BSPP). Cette conception spécifique permet un raccordement optimisé sur des vannes, des collecteurs ou des sorties de pompes dont la longueur de filetage est limitée, évitant ainsi les butées prématurées et garantissant une prise de filets sécurisée. Malgré sa compacité, il conserve toutes les propriétés mécaniques de la gamme professionnelle, assurant une transition fluide et rigide entre le réseau PE et vos équipements de contrôle sans allonger inutilement la ligne de tuyauterie.

Performance PN25 et technologie de morsure H62

Ce raccord droit modèle court ne fait aucune concession sur la puissance. Il est certifié pour une pression nominale de PN 25 bar pour les diamètres allant de 16 mm à 50 mm, ce qui le place parmi les raccords les plus résistants pour l'adduction d'eau. Pour les installations supérieures à Ø50 mm, il assure une fiabilité en PN 16 bar. La bague crantée en laiton H62 garantit un ancrage mécanique indéboulonnable sur le tube polyéthylène, tandis que le joint torique (NBR ou EPDM) assure une étanchéité parfaite, même lors de variations de température entre 0°C et +50°C.

Ergonomie de serrage et étanchéité par joint plat

Pour faciliter la mise en œuvre, ce raccord intègre un écrou de serrage extra-large et des plats de maintien adaptés aux clés standards du marché. Cette ergonomie permet un serrage puissant et précis, même dans des espaces restreints. Un atout majeur de ce modèle réside dans ses portées de joint plates et larges : elles garantissent une étanchéité par joint plat (épaisseur dès 1 mm) sur l'embout femelle. Cette caractéristique simplifie grandement la maintenance en permettant des montages et démontages répétés sans avoir recours systématiquement au ruban PTFE ou à la filasse.

Caractéristiques techniques

Conformité sanitaire et domaines d'application

Entièrement certifié conforme à l'arrêté du 29 mai 1997 relatif à la consommation humaine, ce raccord est une solution sûre pour les réseaux d'eau potable. Sa compacité le rend particulièrement utile dans les regards de compteurs d'eau, les collecteurs d'arrosage ou toute installation technique où chaque millimètre compte. Que ce soit en environnement agricole pour l'irrigation ou en milieu domestique pour l'adduction, la robustesse du laiton CW617N et la précision du modèle court assurent une infrastructure hydraulique pérenne et sécurisée.
