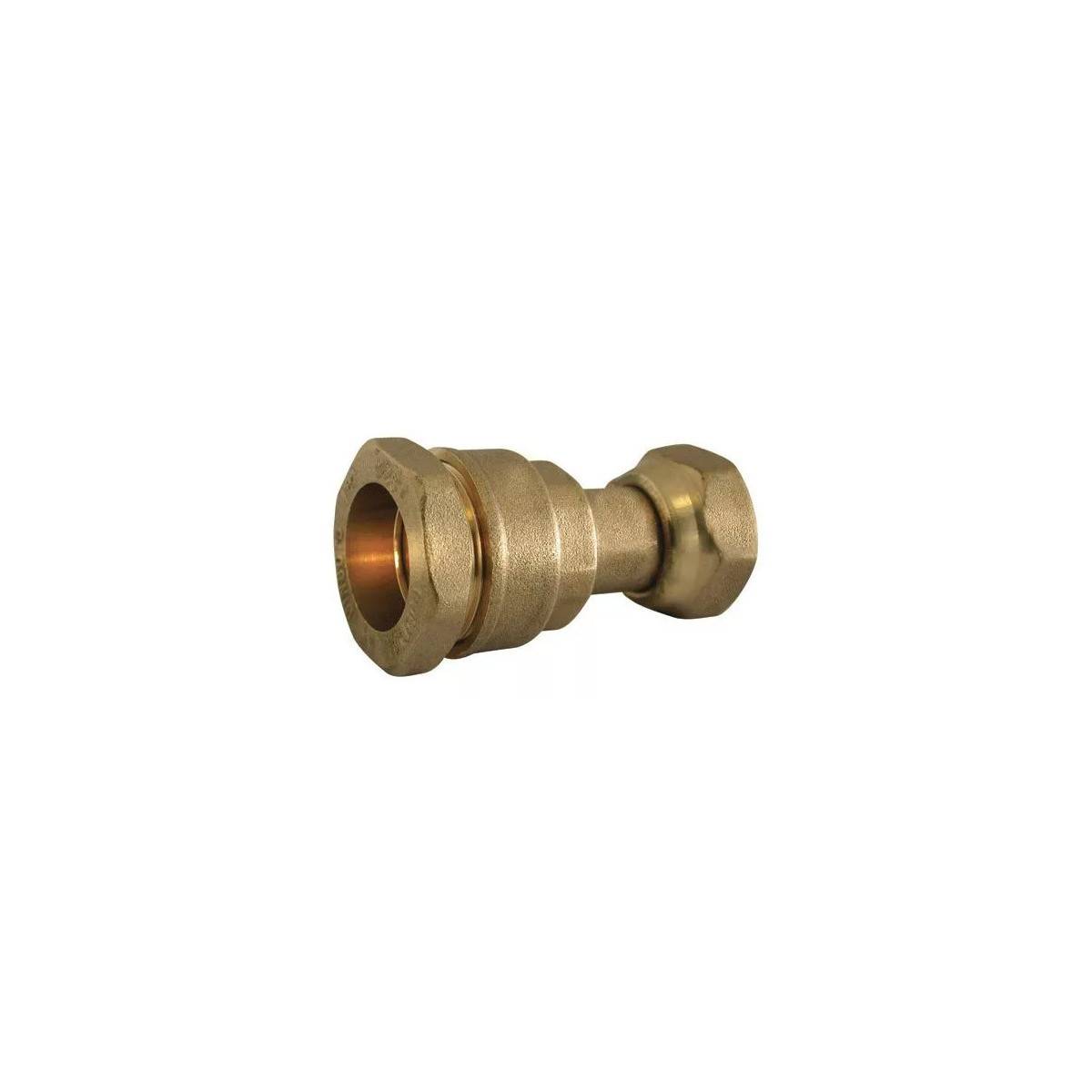

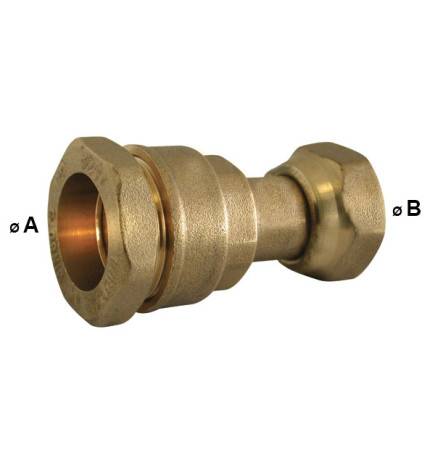

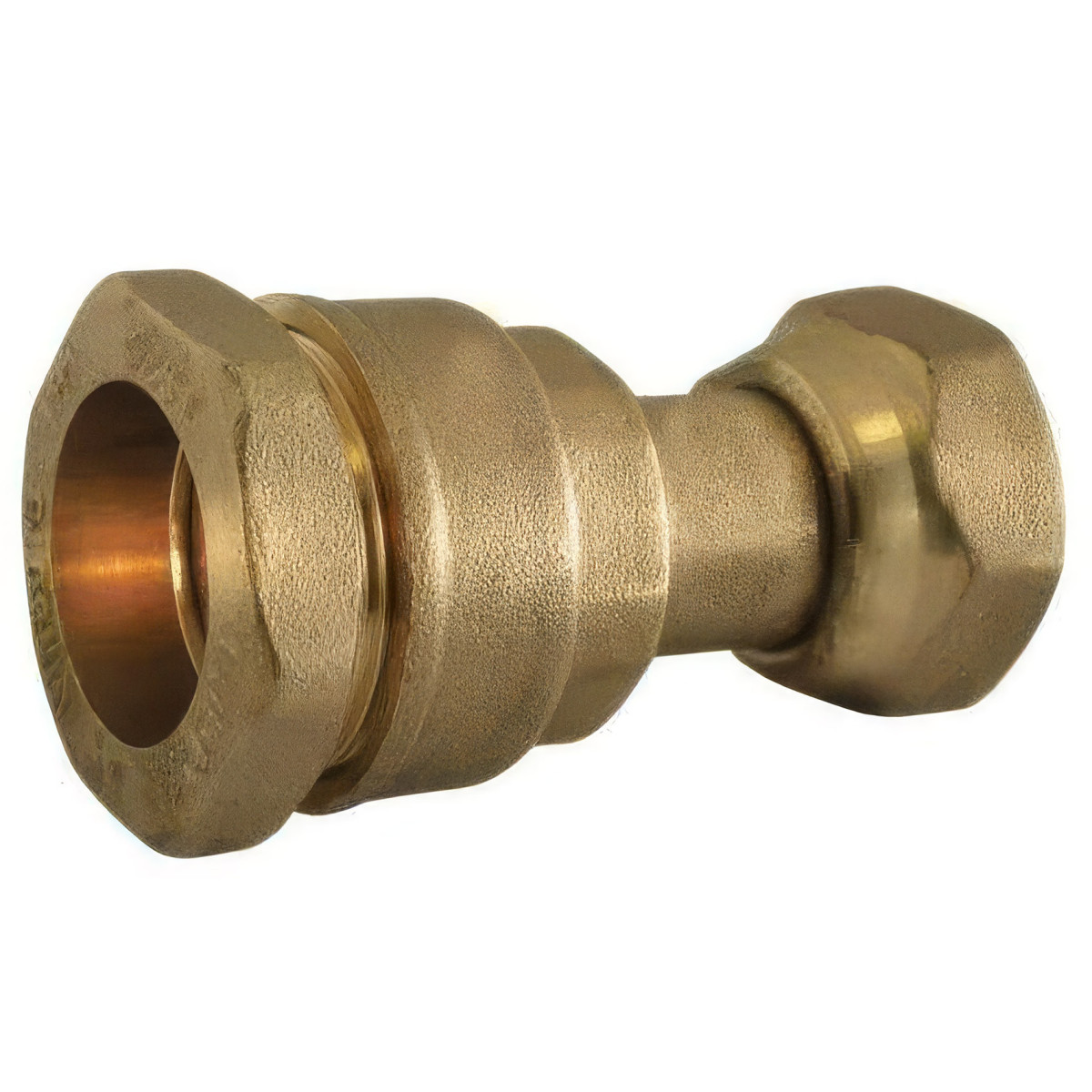

Raccordement Compteur Eau Laiton Écrou Libre | Série 7000 Compression

Le raccord droit à compression en laiton de la série 7000 avec écrou libre femelle est une solution technique de haute précision, conçue pour faciliter le raccordement de tubes en polyéthylène (PEHD ou PEBD) sur des équipements filetés fixes. Grâce à son écrou tournant, ce raccord permet une installation rapide et sans torsion du tube, ce qui en fait l'accessoire idéal pour le montage de compteurs d'eau, de vannes de secteur ou d'appareils de filtration. Fabriqué en laiton CW617N, il assure une longévité maximale pour l'adduction d'eau potable, l'irrigation et les réseaux d'arrosage professionnels.

L'avantage de l'écrou libre pour un montage sans contrainte

La particularité majeure de ce raccord réside dans son écrou libre femelle. Contrairement à un raccord femelle fixe, l'écrou tournant permet de visser le raccord sur un filetage mâle sans avoir à faire pivoter le tube PE ou le corps du raccord. Cette fonctionnalité est cruciale lors d'interventions dans des espaces restreints ou sur des canalisations déjà posées. Le filetage est conforme à la norme ISO 228-1 (BSPP), garantissant une compatibilité universelle avec les équipements de plomberie standard. C'est un gain de temps considérable pour l'installateur et une garantie contre les tensions mécaniques inutiles sur le réseau.

Performance PN25 et robustesse du laiton CW617N

Ce raccord droit à écrou libre ne fait aucun compromis sur la résistance. Il est certifié pour supporter une pression nominale de PN 25 bar pour les diamètres allant de 16 mm à 50 mm, offrant une marge de sécurité exceptionnelle contre les coups de bélier. Pour les dimensions supérieures à 50 mm, il maintient une fiabilité robuste en PN 16 bar. La bague crantée en laiton H62 assure un ancrage mécanique puissant sur le tube polyéthylène, tandis que le joint torique (en NBR ou EPDM) assure une étanchéité parfaite sur une plage de température allant de 0°C à +50°C.

Étanchéité par joint plat et ergonomie de serrage

La conception de ce raccord intègre des portées de joint plates et larges, spécifiquement étudiées pour garantir une étanchéité parfaite par joint plat (à partir de 1 mm d'épaisseur). Cette caractéristique permet de se passer de ruban PTFE ou de filasse sur la partie femelle, facilitant ainsi la maintenance future. Pour un montage sécurisé, le corps du raccord est doté de plats de maintien adaptés aux clés du marché, tandis que l'écrou de serrage du tube PE est extra-large pour un vissage facile. Conforme à la norme DIN 8076, chaque détail est optimisé pour la performance hydraulique.

Caractéristiques techniques

Conformité sanitaire et applications professionnelles

Entièrement conforme à l'arrêté du 29 mai 1997 relatif à la consommation humaine, ce raccord à écrou libre est particulièrement prisé pour les installations de réseaux d'eau potable domestiques et municipaux. Sa capacité à offrir un raccordement démontable sans couper le tube en fait un choix stratégique pour les zones nécessitant des contrôles ou des remplacements d'appareillages fréquents. Que ce soit en irrigation ou en arrosage, la robustesse du laiton CW617N et la bague H62 assurent une tranquillité d'esprit totale face au vieillissement des installations.
