Contatore dell'acqua di collegamento Dado libero in ottone | Compressione della serie 7000

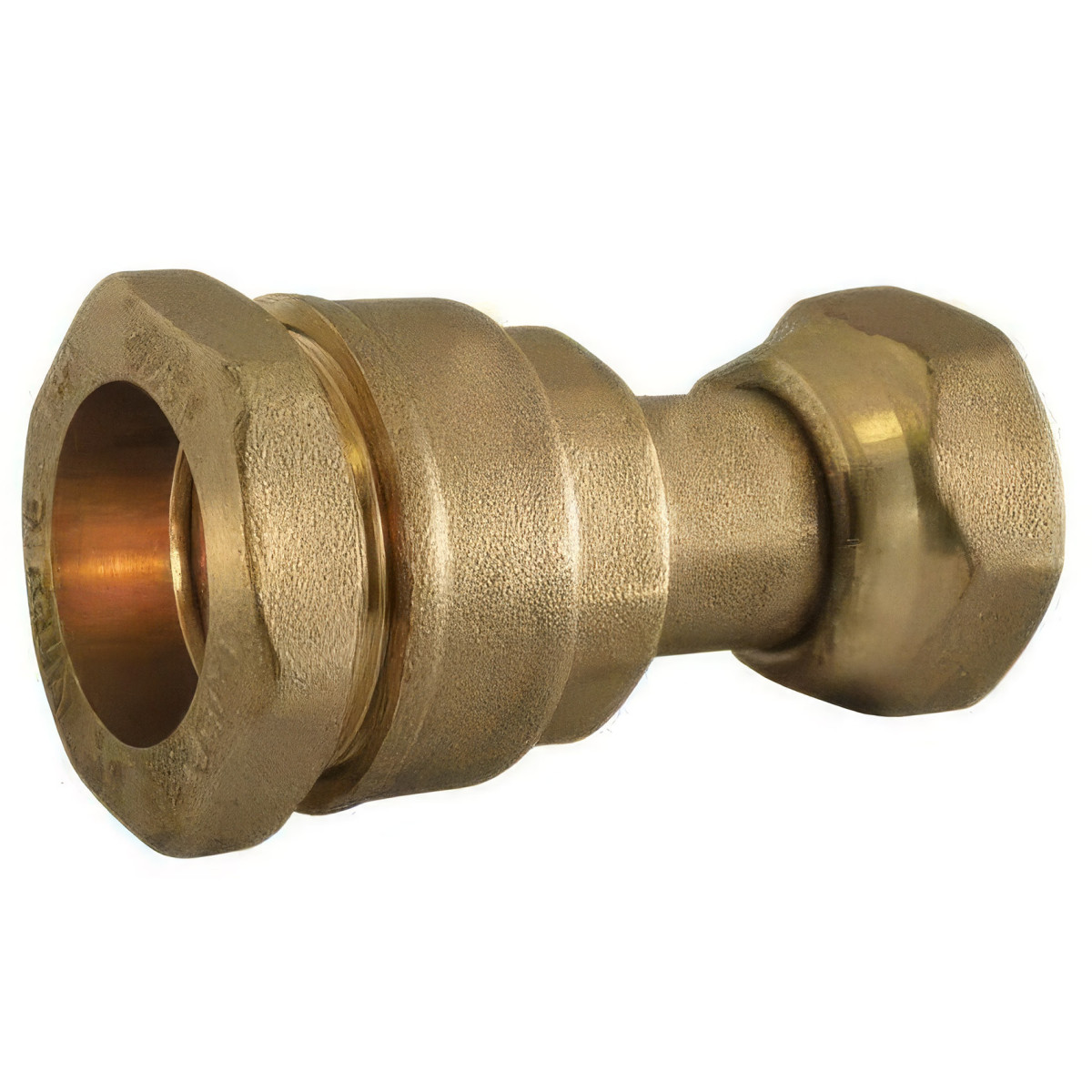

Il raccordo a compressione in ottone diritto con dado libero femmina della serie 7000 è una soluzione tecnica di alta precisione progettata per facilitare il collegamento di tubi in polietilene (HDPE o LDPE) ad apparecchiature fisse filettate. Grazie al suo dado girevole, questo raccordo può essere installato rapidamente e senza torcere il tubo, diventando così l'accessorio ideale per il montaggio di contatori d'acqua, valvole di rete o impianti di filtrazione. Realizzato in ottone CW617N, garantisce la massima durata per l'approvvigionamento di acqua potabile, l'irrigazione e gli impianti di irrigazione professionali.

Il vantaggio del dado allentato per un montaggio senza stress

La caratteristica principale di questo raccordo è il dado femmina libero. A differenza di un raccordo femmina fisso, il dado girevole consente di avvitare il raccordo su una filettatura maschio senza dover ruotare il tubo PE o il corpo del raccordo. Questa caratteristica è fondamentale quando si lavora in spazi ristretti o su tubi già posati. La filettatura è conforme alla norma ISO 228-1 (BSPP), garantendo la compatibilità universale con le attrezzature idrauliche standard. Ciò consente all'installatore di risparmiare una notevole quantità di tempo e di evitare inutili sollecitazioni meccaniche sulla rete.

Prestazioni PN25 e robustezza dell'ottone CW617N

Questo raccordo diritto con dado libero non scende a compromessi in termini di resistenza. È certificato per resistere a una pressione nominale di PN 25 bar per diametri compresi tra 16 mm e 50 mm, offrendo un eccezionale margine di sicurezza contro i colpi d'ariete. Per le dimensioni superiori a 50 mm, mantiene una robusta affidabilità a PN 16 bar. L'anello dentato in ottone H62 fornisce un potente ancoraggio meccanico sul tubo in polietilene, mentre l'O-ring (in NBR o EPDM) assicura una perfetta tenuta in un intervallo di temperatura compreso tra 0°C e +50°C.

Tenuta piatta e serraggio ergonomico

Il design di questo raccordo incorpora sedi di guarnizione larghe e piatte, studiate appositamente per garantire una perfetta tenuta piatta della guarnizione (a partire da 1 mm di spessore). Questa caratteristica elimina la necessità di nastro o ovatta di PTFE sulla parte femmina, facilitando la manutenzione futura. Per un assemblaggio sicuro, il corpo del raccordo è dotato di flange di contenimento adatte alle chiavi in commercio, mentre il dado di serraggio del tubo in PE è extra-largo per facilitare l'avvitamento. Conforme alla norma DIN 8076, ogni dettaglio è ottimizzato per le prestazioni idrauliche.

Specifiche tecniche

Conformità sanitaria e applicazioni professionali

Pienamente conforme al decreto del 29 maggio 1997 relativo al consumo umano, questo raccordo a dado libero è particolarmente apprezzato per le installazioni di reti di acqua potabile domestiche e municipali. La sua capacità di fornire un collegamento smontabile senza tagliare il tubo lo rende una scelta strategica per le aree che richiedono frequenti ispezioni o sostituzioni di apparecchiature. Che si tratti di impianti di irrigazione o di sprinkler, la robustezza dell'ottone CW617N e dell'anello H62 garantisce la massima tranquillità quando si tratta di installazioni invecchiate.
