Kurze Messing-Innenfassung PN25 Serie 7000 | Verdichtungs-PE

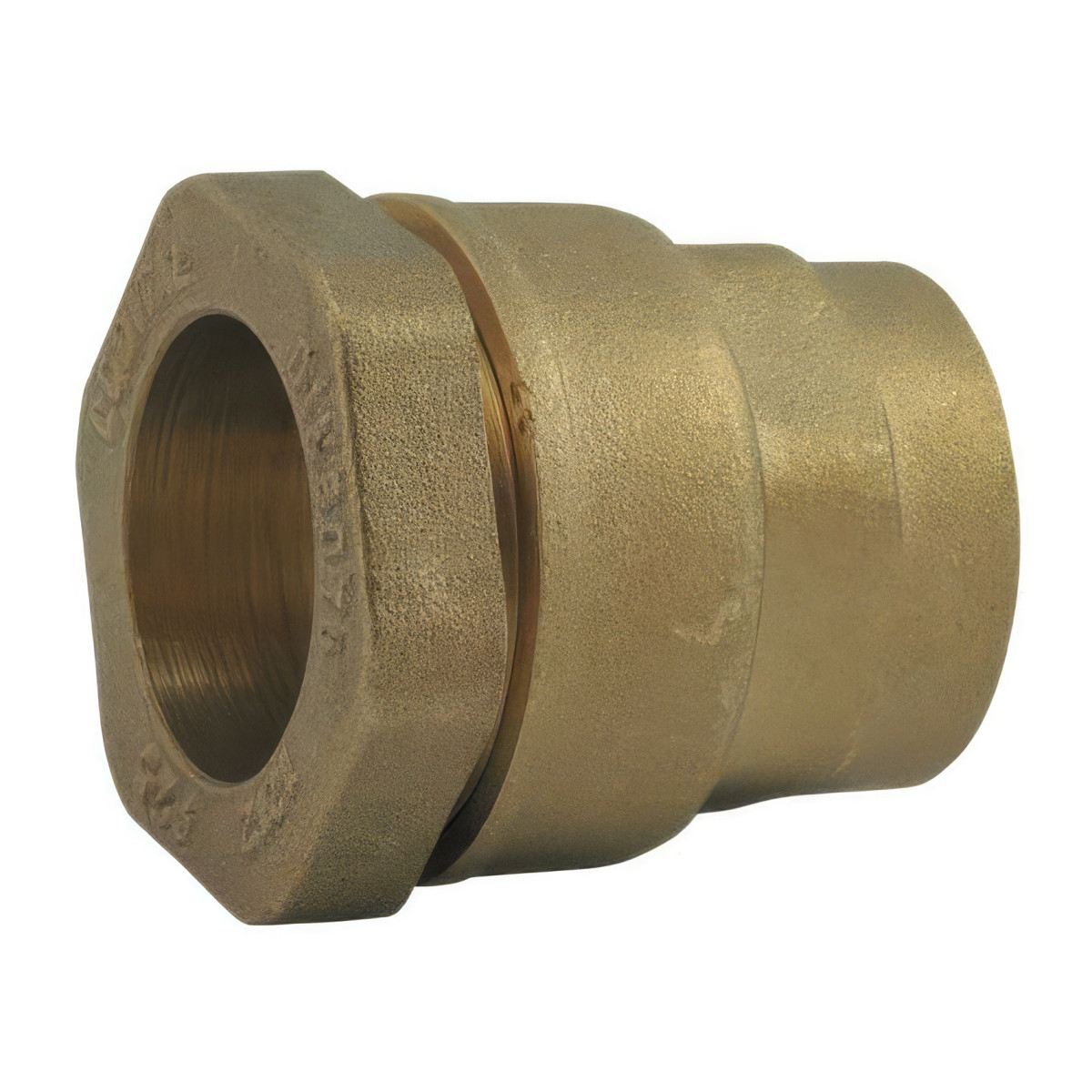

Die 7000er Serie Messing Female Straight Compression Coupling, Short Model, ist eine kompakte und robuste Montagelösung , die für hydraulische Installationen entwickelt wurde, bei denen Platzbedarf eine entscheidende Rolle spielt. Diese Verbindung ermöglicht es, ein Polyethylenrohr (HDPE oder LDPE) mit bemerkenswerter Präzision an ein männliches Gewindebauteil zu befestigen. Hergestellt aus hochwertigem CW617N-Messing, ist es speziell für die Trinkwasserversorgung, Bewässerung und Bewässerung konzipiert und bietet eine langlebige Metallalternative, die extremen Drücken standhält.

Kompaktes Design mit kurzem "G"-Gewinde

Das besondere Merkmal dieses Modells ist das kurze "G"-Innengewinde, das ISO 228-1 (BSPP) entspricht. Dieses spezielle Design ermöglicht eine optimierte Verbindung zu Ventilen, Ansaugkrümmern oder Pumpenausgängen mit begrenzten Gewindelängen, wodurch vorzeitige Stopps vermieden und ein sicherer Gewindegriff gewährleistet ist. Trotz seiner Kompaktheit bewahrt er alle mechanischen Eigenschaften des professionellen Sortiments und sorgt für einen reibungslosen und starren Übergang zwischen dem PE-Netzwerk und Ihrer Steuerausrüstung, ohne die Rohrleitung unnötig zu verlängern.

PN25-Leistung und H62-Biss-Technologie

Dieses kurze Modell mit gerader Passform macht keine Zugeständnisse bei der Leistung. Sie ist für einen Nenndruck von PN 25 bar für Durchmesser von 16 mm bis 50 mm zertifiziert, was sie zu einer der stärksten Armaturen für die Wasserversorgung macht. Für Installationen größer als Ø50 mm gewährleistet sie Zuverlässigkeit in PN 16 bar. Der gekerbte Ring aus H62-Messing garantiert eine nicht abnehmbare mechanische Verankerung am Polyethylenrohr, während der O-Ring (NBR oder EPDM) eine perfekte Abdichtung gewährleistet, selbst bei Temperaturschwankungen zwischen 0°C und +50°C.

Ergonomisches Abspannen und Abdichten durch Flachdichtung

Zur Erleichterung der Installation verfügt diese Befestigung über eine extra große Klemmmutter und Haltescheiben, die an Standardschlüssel auf dem Markt angepasst sind. Diese Ergonomie ermöglicht ein kraftvolles und präzises Klemmen, selbst in engen Räumen. Ein großer Vorteil dieses Modells sind die flachen und breiten Gelenksitze: Sie garantieren eine flache Abdichtung (Dicke ab 1 mm) am weiblichen Ende. Diese Funktion vereinfacht die Wartung erheblich, da sie wiederholten Zusammenbau und Demontage ohne systematische Verwendung von PTFE-Bändern oder -Draht erlaubt.

Technische Eigenschaften

Hygienische Einhaltung und Anwendungsgebiete

Vollständig zertifiziert gemäß dem Dekret vom 29. Mai 1997 zum menschlichen Konsum, stellt diese Verbindung eine sichere Lösung für Trinkwassernetze dar. Seine Kompaktheit macht sie besonders nützlich in Wassermesser-Kanallöchern, Sprinklersammlern oder jeder technischen Installation, bei der jeder Millimeter zählt. Ob in landwirtschaftlichen Umgebungen zur Bewässerung oder im häuslichen Bereich für den Transport – die Robustheit des CW617N-Messings und die Präzision des kurzen Modells sorgen für eine langlebige und sichere hydraulische Infrastruktur.
