Messing-Bypass-Tee CW617N getappt | PE Trinkwasseranschluss

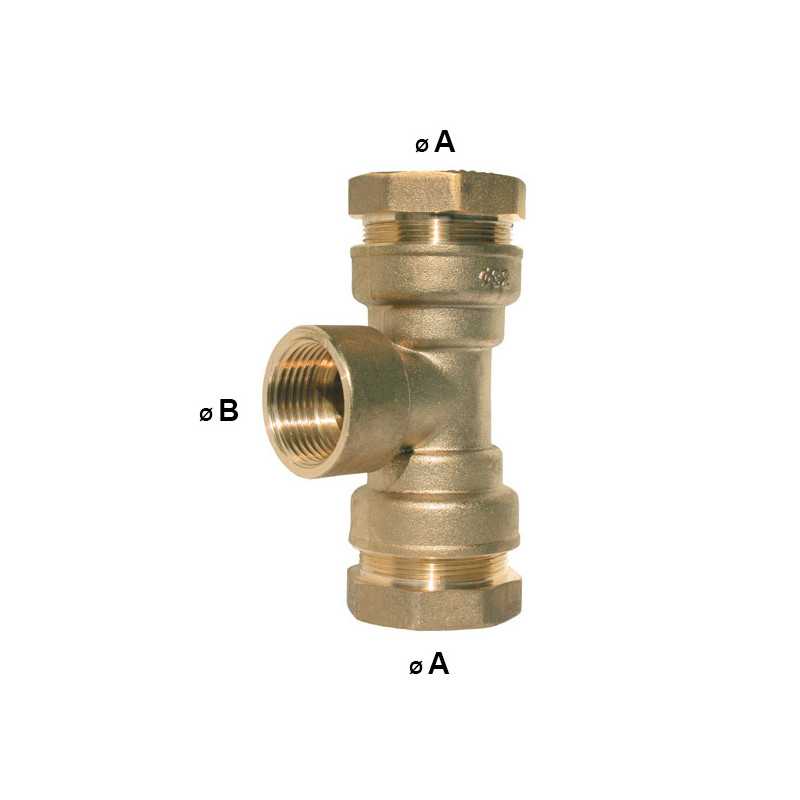

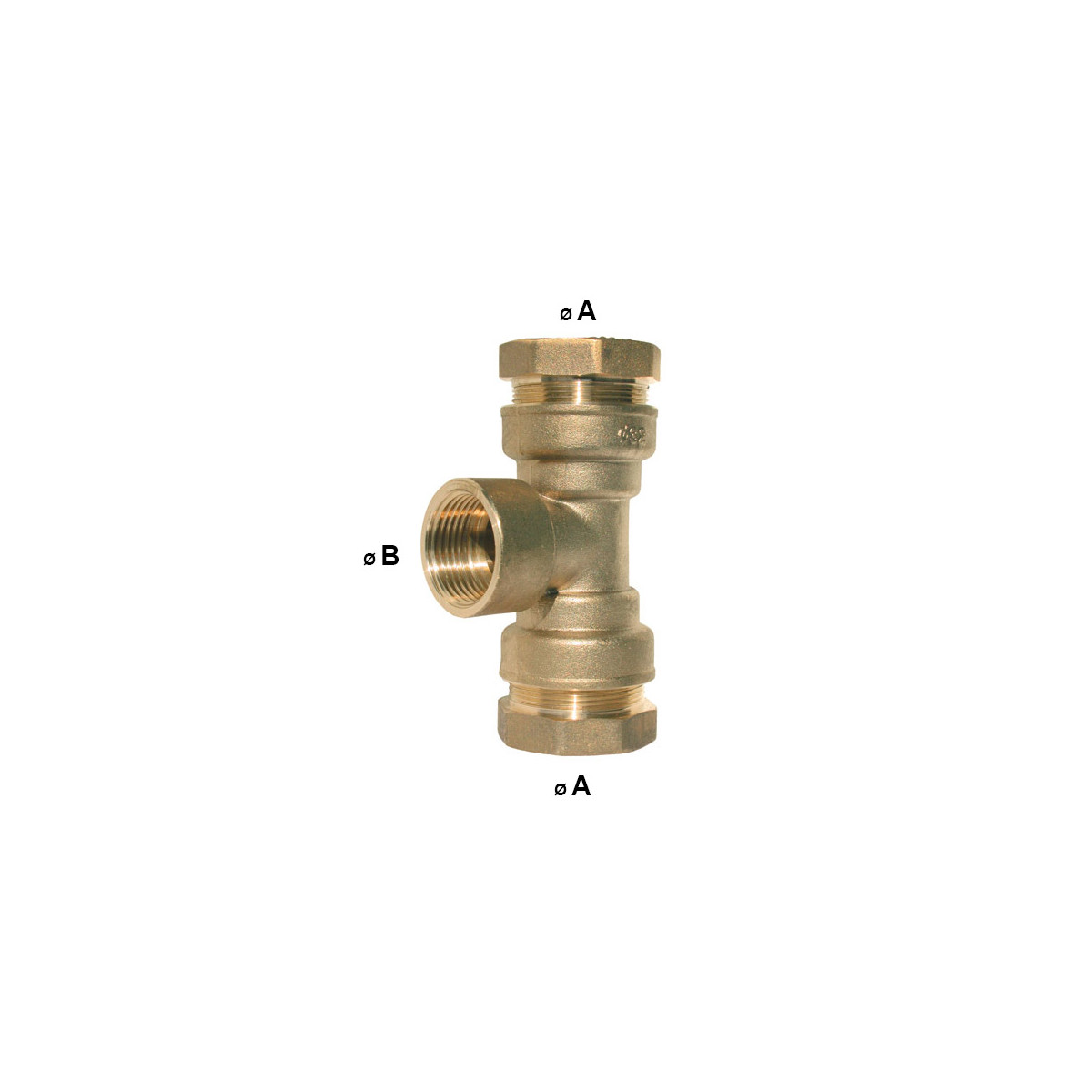

Das Messing-Kompressions-T-Stück der 7000er Serie mit Innengewinde ist die ultimative Zweigbefestigung für anspruchsvolle hydraulische Infrastruktur. Diese Verbindung ist so konzipiert, dass zwei Abschnitte aus Polyethylenrohren (HDPE oder LDPE) verbunden werden und gleichzeitig ein senkrechtes Gewindegewinde bereitgestellt werden; diese Verbindung ermöglicht die direkte Integration von Zubehör wie Ventilen, Fallen oder Messinstrumenten. Aus hochwertigem CW617N-Messing gefertigt, bietet es eine unvergleichliche mechanische Stärke für die Trinkwasserversorgung, landwirtschaftliche Bewässerung und professionelle Bewässerungssysteme.

PN25-Leistung und strukturelle Zuverlässigkeit

Diese T-Befestigung zeichnet sich durch ihre außergewöhnliche Druckwiderstandsfähigkeit aus. Als zertifizierter PN-25-Bar für Durchmesser von 16 mm bis 50 mm garantiert er vollständige Sicherheit gegen Überdruck und Wasserhammer. Für größere Kaliberinstallationen (über Ø50) hält sie eine robuste Leistung in PN 16 Bar. Diese Zuverlässigkeit wird durch die Verwendung eines H62-Messing-Kerbringsrings verstärkt, der einen kräftigen und unzerbrechlichen Biss auf dem Polyethylenrohr gewährleistet und so das Risiko von Reißen bei starker hydraulischer Last verhindert.

Montageergonomie und ISO-7-1-Genauigkeit

Die Installation des weiblichen mittleren Abschlags ist für einfachere Feldarbeit optimiert. Die extra große Klemmmutter ermöglicht einen festen Griff für einfaches Schrauben, selbst bei schwierigen Zugänglichkeitsbedingungen. Zusätzlich enthält der Körper der Fitting Halteplatten, die speziell an die auf dem Markt erhältlichen Tasten angepasst wurden, sodass das Tee während der Anziehphase stabilisiert werden kann. Die Verbindungen entsprechen strikt den ISO 7-1 (BSPT)-Standards und gewährleisten so perfekte Kompatibilität mit allen in der Industrieinstallation verwendeten Gewinde- und Gewindebohrer.

Doppelabdichtungssystem und breite Spannweiten

Die Dichtungstechnik dieses Verschlusses ist besonders ausgefeilt. Bei PE-Rohren wird die Abdichtung einem hochpräzisen O-Ring aus NBR oder EPDM (je nach Modell) anvertraut. Bezüglich des weiblichen Mittelauslasses bietet der Anschluss flache und breite Gelenkspannen. Dieses Design gewährleistet eine perfekte Abdichtung mit einer flachen Dichtung (ab 1 mm Dicke) und bietet eine zuverlässige Alternative zu herkömmlichen PTFE-Tape-Methoden. Dieses Tee kann über einen Temperaturbereich von 0°C bis +50°C arbeiten und hält eine langlebige und konstante hermetische Barriere aufrecht.

Technische Eigenschaften

Compliance und Vielseitigkeit der Nutzung

Diese Fassung entspricht vollständig den französischen Gesundheitsvorschriften für Materialien, die mit Wasser in Kontakt stehen, die für den menschlichen Verzehr bestimmt sind. Seine Vielseitigkeit ermöglicht den Einsatz sowohl in kommunalen Wasserversorgungsnetzen als auch in präzisen landwirtschaftlichen Bewässerungssystemen. Seine strukturelle Robustheit macht es zu einer bevorzugten Wahl für Bereiche, in denen die Wartung schwierig ist, und gewährleistet eine zuverlässige und zukunftssichere Umgehung an jedem Punkt Ihres PE-Netzwerks.
