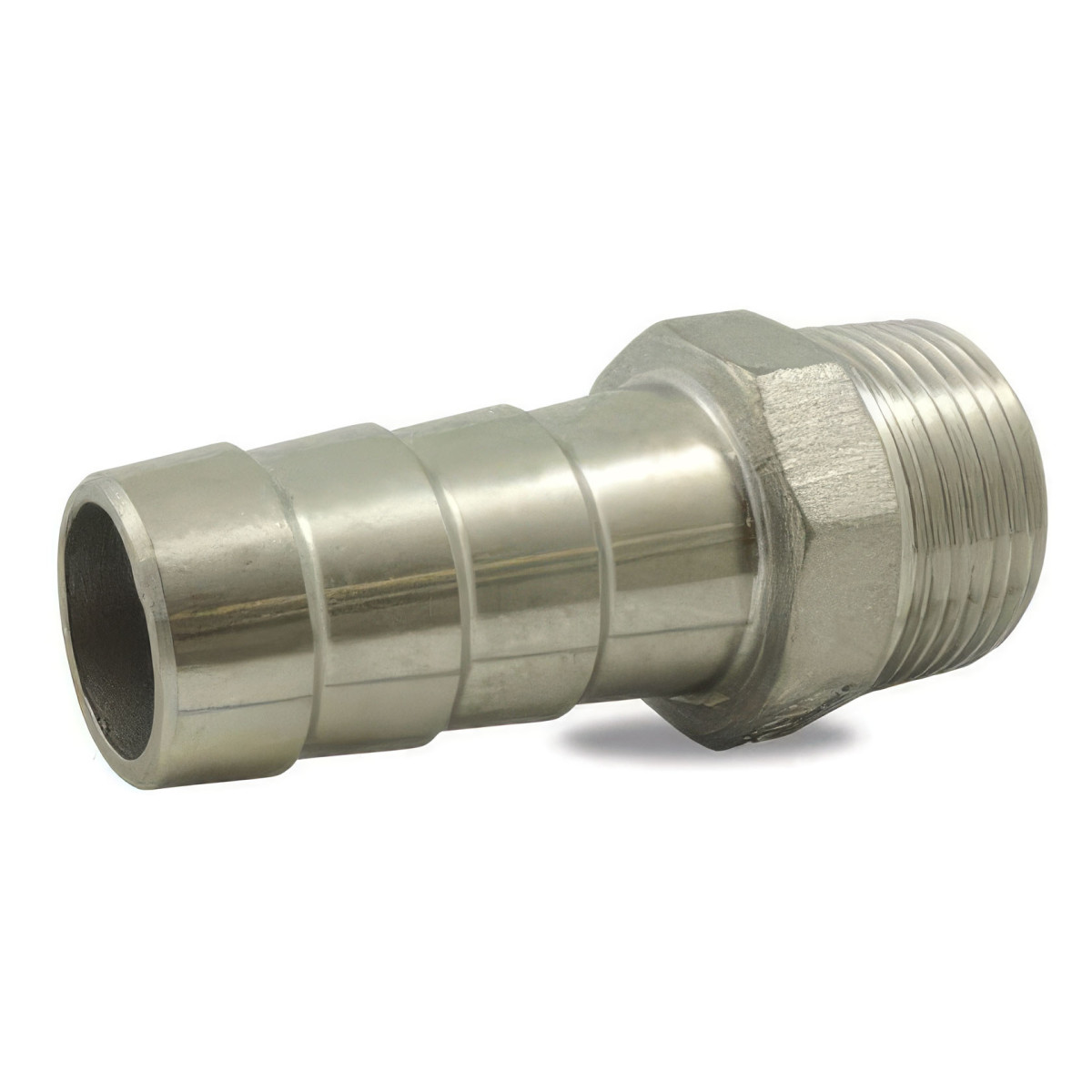

Douille cannelée male en inox 316

La douille cannelée mâle série 8516 est un composant de raccordement industriel de haute précision, indispensable pour assurer la liaison entre une tuyauterie rigide et un flexible souple. Conçue selon la norme ISO 4144, elle garantit une fiabilité exemplaire pour les installations hydrauliques et pneumatiques les plus exigeantes. Sa structure monobloc en acier inoxydable offre une solution de connexion durable, capable de supporter des contraintes mécaniques et thermiques élevées.

Inox AISI 316 : Une résistance maximale en conditions extrêmes

Fabriquée en acier inoxydable AISI 316, cette douille cannelée présente une résistance supérieure à la corrosion, aux acides et aux environnements salins. Cette nuance d'inox haut de gamme permet une utilisation sécurisée dans une plage de températures étendue, allant de -20°C à +220°C. Que ce soit pour des applications en industrie chimique, agroalimentaire ou marine, l'AISI 316 assure l'intégrité du transfert et prévient toute contamination des fluides véhiculés.

Performance haute pression PN 20 bar

Ce raccord industriel est calibré pour une pression nominale de PN 20 bar, offrant une marge de sécurité importante pour les circuits de refoulement ou d'aspiration. La partie cannelée (embout porte-tuyau) est étudiée pour maximiser l'adhérence du flexible, garantissant ainsi une tenue parfaite sous pression. Sa robustesse en fait un choix de référence pour les systèmes de maintenance, de construction et les processus industriels où la continuité de service est une priorité absolue.

Filetage ISO 7-1 (BSPT) : Étanchéité et précision

Le raccordement s'effectue via un filetage mâle conique (R) conforme à la norme ISO 7-1 (BSPT). Ce profil de filetage conique assure une étanchéité optimale par contact métal sur métal, souvent renforcée par l'ajout d'un produit d'étanchéité adapté. Cette conception permet une intégration facile sur des embouts femelles cylindriques (Rp), offrant une polyvalence de montage sur une vaste gamme de vannes, de pompes et de collecteurs industriels préexistants.

Domaines d'intervention et maintenance

Grâce à sa polyvalence et sa conformité normative, cette douille cannelée intervient dans des secteurs variés tels que la pétrochimie, le traitement des eaux, l'agriculture et l'irrigation. Son entretien est simplifié par la nature inerte de l'inox 316, limitant les dépôts et l'usure prématurée. Pour une installation sécurisée, nous recommandons l'utilisation de colliers de serrage appropriés sur la partie cannelée afin de prévenir tout glissement du tuyau souple lors des montées en pression.

Caractéristiques techniques
