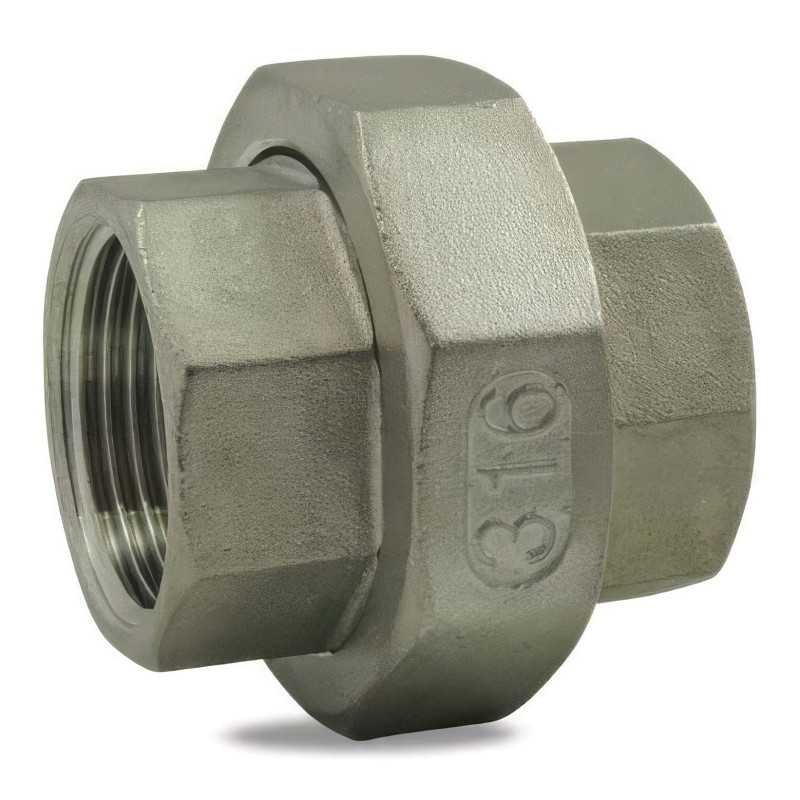

Union à portée conique femelle / femelle en inox 316

L'union à portée conique femelle/femelle, également appelée raccord trois pièces, est un composant essentiel de la tuyauterie industrielle permettant le montage et le démontage rapide d'une installation sans avoir à faire pivoter les tubes. Fabriquée selon la norme ISO 4144, cette union garantit une interchangeabilité parfaite et une conformité rigoureuse aux standards de sécurité les plus élevés. Sa conception en trois parties (deux pièces de raccordement et un écrou de serrage) offre une flexibilité indispensable pour la maintenance et l'évolution de vos réseaux de fluides.

Inox AISI 316 : Résistance maximale et longévité

Ce raccord union est intégralement conçu en acier inoxydable AISI 316, une nuance d'inox haut de gamme reconnue pour sa résistance exceptionnelle à la corrosion, même en présence d'agents chimiques agressifs ou de milieux salins. Grâce à ses propriétés intrinsèques, il supporte une plage de températures très large allant de -20°C à +220°C. Cette robustesse en fait un choix privilégié pour les secteurs de la pétrochimie, de la pharmacie et de l'agroalimentaire, où l'inertie du matériau est cruciale pour préserver l'intégrité des produits transférés.

Performance PN 20 bar pour installations critiques

Calibré pour une pression nominale de PN 20 bar, ce raccord union offre une sécurité optimale pour les circuits de refoulement et les réseaux de transfert sous pression. La portée conique de l'étanchéité permet un contact métal sur métal précis, réduisant les risques de fuites même sous des cycles de pression fréquents. Sa structure robuste est capable de supporter les contraintes mécaniques sévères rencontrées dans la construction navale ou les aciéries, assurant ainsi la pérennité de vos infrastructures industrielles.

Raccordement ISO 7-1 (BSPT) : Précision du taraudage

Le raccordement femelle de cette union suit la norme ISO 7-1 (BSPT) avec un profil cylindrique (Rp). Cette spécificité permet une connexion hermétique avec des embouts mâles coniques (R), assurant une étanchéité par contact direct des filets. Ce standard de filetage facilite grandement l'installation de vannes, de pompes ou d'appareils de mesure au sein de vos tuyauteries. Pour un montage optimal, nous recommandons l'utilisation de ruban PTFE ou d'une pâte d'étanchéité industrielle lors du serrage final des parties filetées.

Facilité de maintenance et polyvalence

L'union à portée conique est la solution idéale pour les sections de réseaux nécessitant des interventions régulières ou des remplacements périodiques d'équipements. Son écrou tournant permet de libérer la liaison sans dévisser les autres segments du circuit, offrant un gain de temps considérable lors de la maintenance. Que ce soit pour des applications en traitement des eaux, en agriculture pour l'irrigation, ou dans les processus chimiques complexes, ce raccord en inox AISI 316 s'adapte aux configurations les plus exigeantes avec une fiabilité constante.

Caractéristiques techniques
