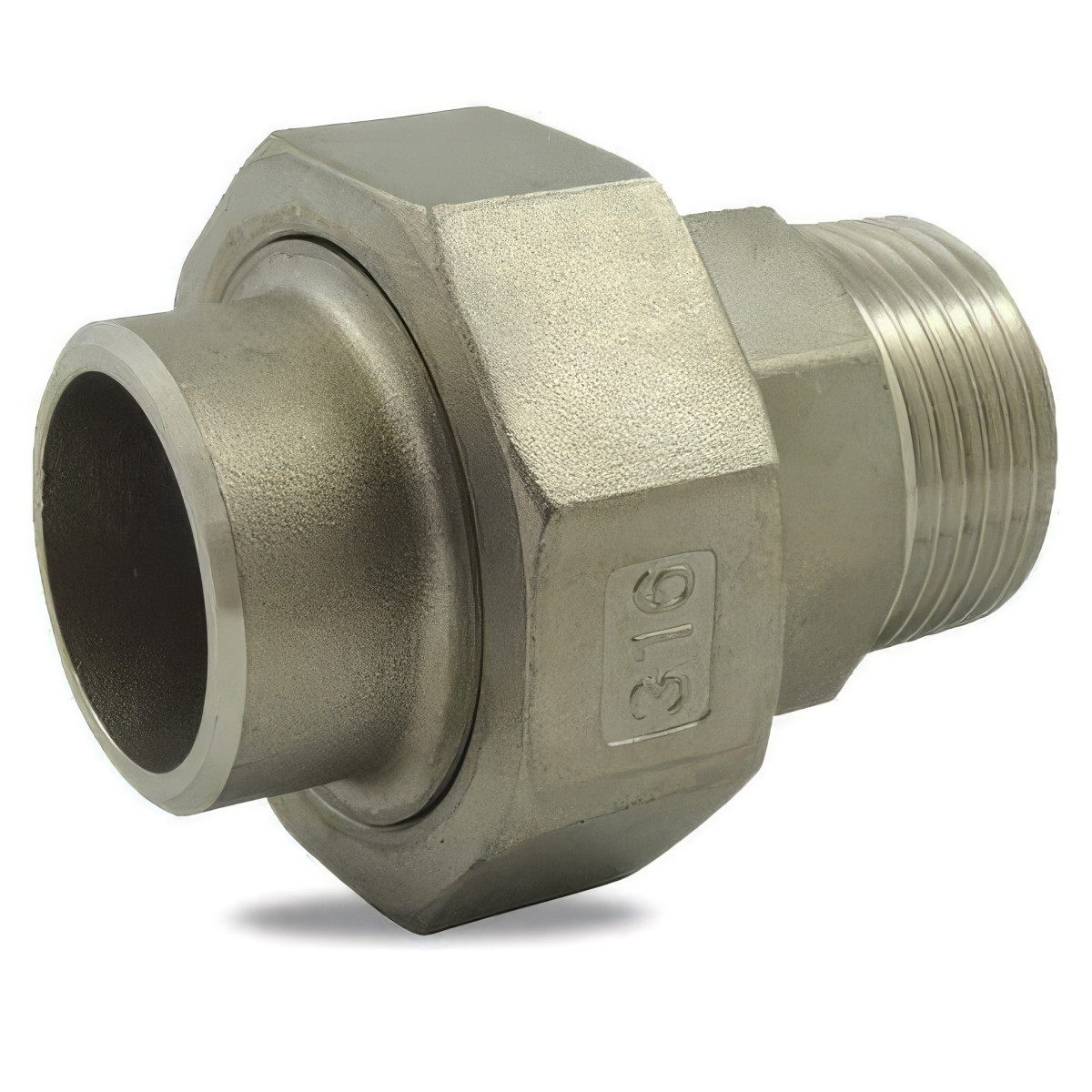

Union à portée conique male / à souder en inox 316

L'union à portée conique mâle / BW (Butt Weld) est un dispositif de jonction technique de premier plan, conçu pour faciliter le montage et le démontage rapide d'une section de tuyauterie industrielle complexe. Ce raccord "trois pièces" se distingue par sa configuration hybride permettant de lier une interface filetée mâle à une tubulure fixe destinée à être soudée en bout.

Fabriqué avec une précision chirurgicale selon la norme ISO 4144, il offre une flexibilité indispensable pour :

• Connecter des équipements mobiles à des réseaux rigides.
• Simplifier l'accès aux organes de contrôle internes.
• Garantir une structure indéformable sous haute contrainte.

Sa conception usinée assure une symétrie parfaite et une fiabilité exemplaire pour les environnements où la sécurité des fluides est une priorité absolue.

Inox AISI 316 : L'excellence face à la corrosion et aux températures extrêmes

Ce raccord est intégralement usiné en acier inoxydable AISI 316 (1.4401), une nuance haut de gamme enrichie en molybdène pour une protection supérieure contre l'oxydation. Cette matière inerte est spécifiquement choisie pour sa capacité à résister aux environnements les plus agressifs, tels que :

• Les solutions acides et les agents chimiques corrosifs.
• Les milieux salins ou les atmosphères industrielles chargées.
• Les plages thermiques extrêmes allant de -20°C à +220°C.

Cette durabilité exceptionnelle en fait le composant idéal pour les secteurs de la pharmacie, de l'agroalimentaire et de la pétrochimie, où l'intégrité du matériel prévient toute contamination des fluides véhiculés sur le long terme.

Étanchéité métal sur métal et performance PN 20 bar

L'avantage majeur de ce raccord réside dans sa portée conique, qui assure une étanchéité haute performance par contact direct métal sur métal sans joint d'usure. Calibré pour une pression nominale de PN 20 bar, il assure une sécurité totale pour :

• Le raccordement de pompes haute pression aux circuits fixes.
• Les lignes de vapeur industrielle ou les circuits de refoulement.
• Les installations soumises à des vibrations mécaniques constantes.

Dans un cas concret, cette union permet de coupler une vanne filetée à une tuyauterie inox soudée (BW), autorisant un retrait rapide de l'équipement pour révision sans avoir à découper la structure permanente du réseau.

Raccordement hybride : Filetage R et Embout BW à souder

Ce raccord hybride respecte scrupuleusement les standards internationaux ISO 7-1 (BSPT). Il dispose d'un embout mâle conique (R) et d'un embout Butt Weld (BW) préparé pour une soudure homogène. Par exemple, lors de l'installation sur une ligne de transfert thermique, cette configuration permet :

• Une intégration hermétique côté mâle par compression des filets.
• Une fusion structurelle parfaite côté soudure pour éviter tout risque de fuite.
• Une maintenance facilitée grâce à l'écrou mobile central.

Optimisation de la maintenance et conseils de pose

Grâce à son architecture en trois pièces, cette union réduit considérablement les temps d'arrêt technique. Pour une longévité maximale, nous recommandons une mise en œuvre soignée comprenant :

• L'usage d'un ruban PTFE sur le filetage mâle pour faciliter le serrage.
• Un alignement axial rigoureux des deux nez avant le vissage de l'écrou.
• Une protection de la portée conique durant les phases de soudure (BW).

Que ce soit dans les sucreries, le traitement des eaux ou les aciéries, ce raccord en inox 316 constitue une solution fiable qui facilite l'évolution de vos configurations sans nécessiter de démontages lourds.
