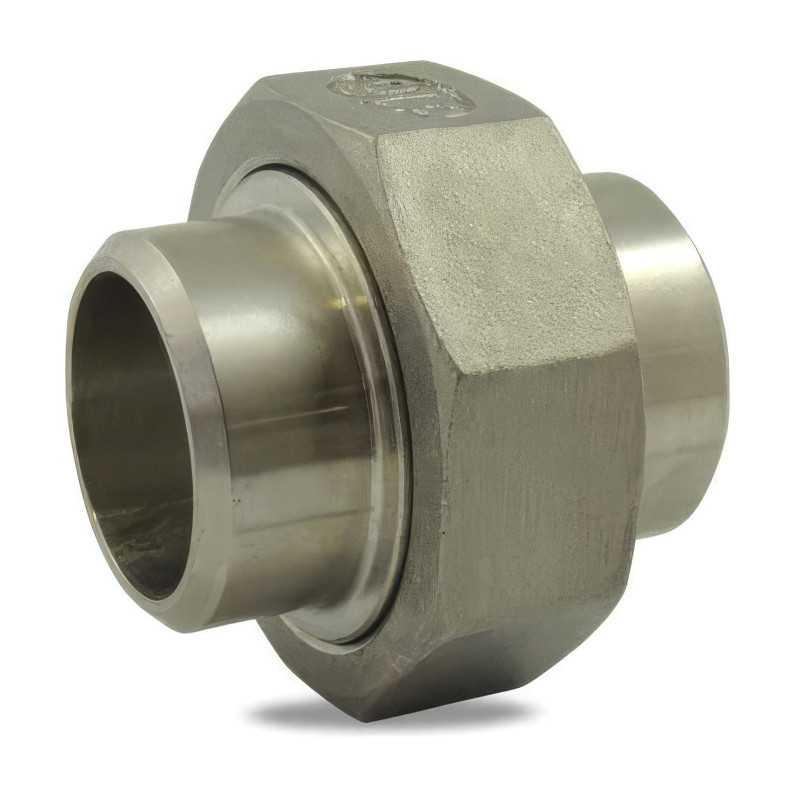

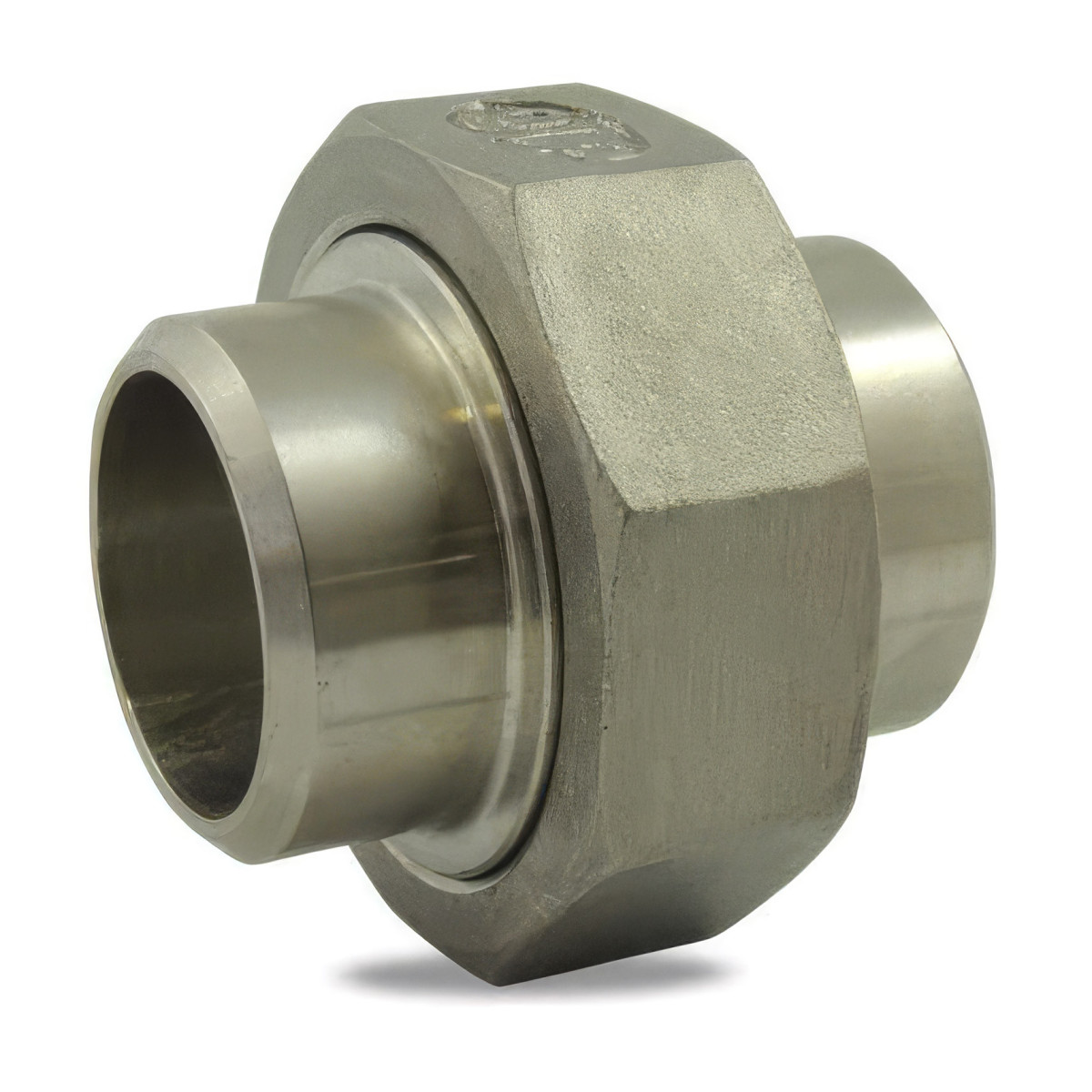

Union à porter conique à souder / à souder en inox 316

L'union à portée conique BW / BW (Butt Weld) est un raccord de sécurité haute performance, communément appelé "raccord trois pièces", conçu exclusivement pour les réseaux de tuyauterie intégralement soudés. Ce modèle spécifique permet de créer un point de rupture mécanique sur une ligne fixe, facilitant le montage et le démontage rapide d'un tronçon sans avoir à découper la tubulure. Fabriqué selon la norme ISO 4144, ce raccord garantit une robustesse structurelle et une étanchéité irréprochable pour les infrastructures industrielles les plus critiques.

Inox AISI 316 : Une résistance absolue en milieux hostiles

Conçu intégralement en acier inoxydable AISI 316 (1.4401), ce raccord bénéficie d'une résistance exceptionnelle contre l'oxydation et les agressions chimiques, notamment en milieux chlorés ou acides. Sa composition haut de gamme lui permet de supporter des conditions de service sévères, avec une plage de températures opérationnelles s'étendant de -20°C à +220°C. C'est l'équipement de référence pour les secteurs de la pharmacie, de l'agroalimentaire et de la pétrochimie, où la pureté des matériaux et la longévité des installations sont des exigences non négociables.

Étanchéité métal sur métal et performance PN 20 bar

L'avantage majeur de cette union réside dans sa portée conique, qui assure une étanchéité parfaite par contact direct métal sur métal. Cette technologie supprime définitivement le besoin de joints polymères, souvent sujets à l'usure, au dessèchement ou à l'incompatibilité chimique. Calibré pour une pression nominale de PN 20 bar, ce raccord offre une sécurité totale pour les circuits de refoulement ou de vapeur. Dans un cas concret, cette union est soudée entre deux sections de collecteurs fixes, permettant de libérer un segment complet pour nettoyage ou inspection en desserrant simplement l'écrou central.

Raccordement Butt Weld (BW) : Une fusion structurelle parfaite

Ce raccord dispose de deux embouts Butt Weld (BW) préparés pour une soudure en bout homogène avec vos tubes inox. Par exemple, lors de la création d'une ligne de transfert thermique permanente, cette configuration permet :

• Une fusion structurelle totale avec le tube pour éliminer tout risque de fuite lié aux vibrations.
• Une maintenance facilitée par l'écrou mobile central, même sur des réseaux complexes et rigides.

L'absence de filetage sur ce modèle renforce son intégrité mécanique et sa résistance aux cycles de pression répétés, tout en respectant les standards de propreté les plus stricts.

Optimisation de la maintenance et conseils de pose

Grâce à son architecture en trois pièces indépendantes, cette union réduit considérablement les temps d'arrêt technique. Pour une installation durable, il est impératif de veiller au parfait alignement axial des deux nez avant le serrage final. Que ce soit dans les sucreries pour les circuits de fluides visqueux, dans le traitement des eaux ou les aciéries, ce raccord en inox 316 constitue une solution fiable. Il permet de faire évoluer vos configurations de tuyauterie sans nécessiter de lourdes modifications structurelles à chaque intervention.

Caractéristiques techniques
