Scheda tecnica

Riassunto #1

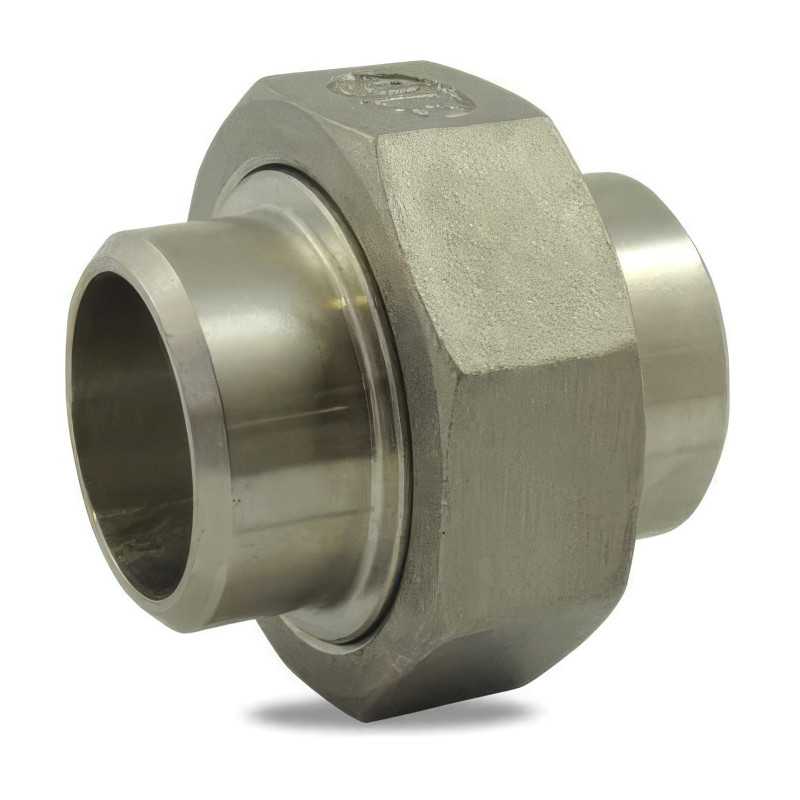

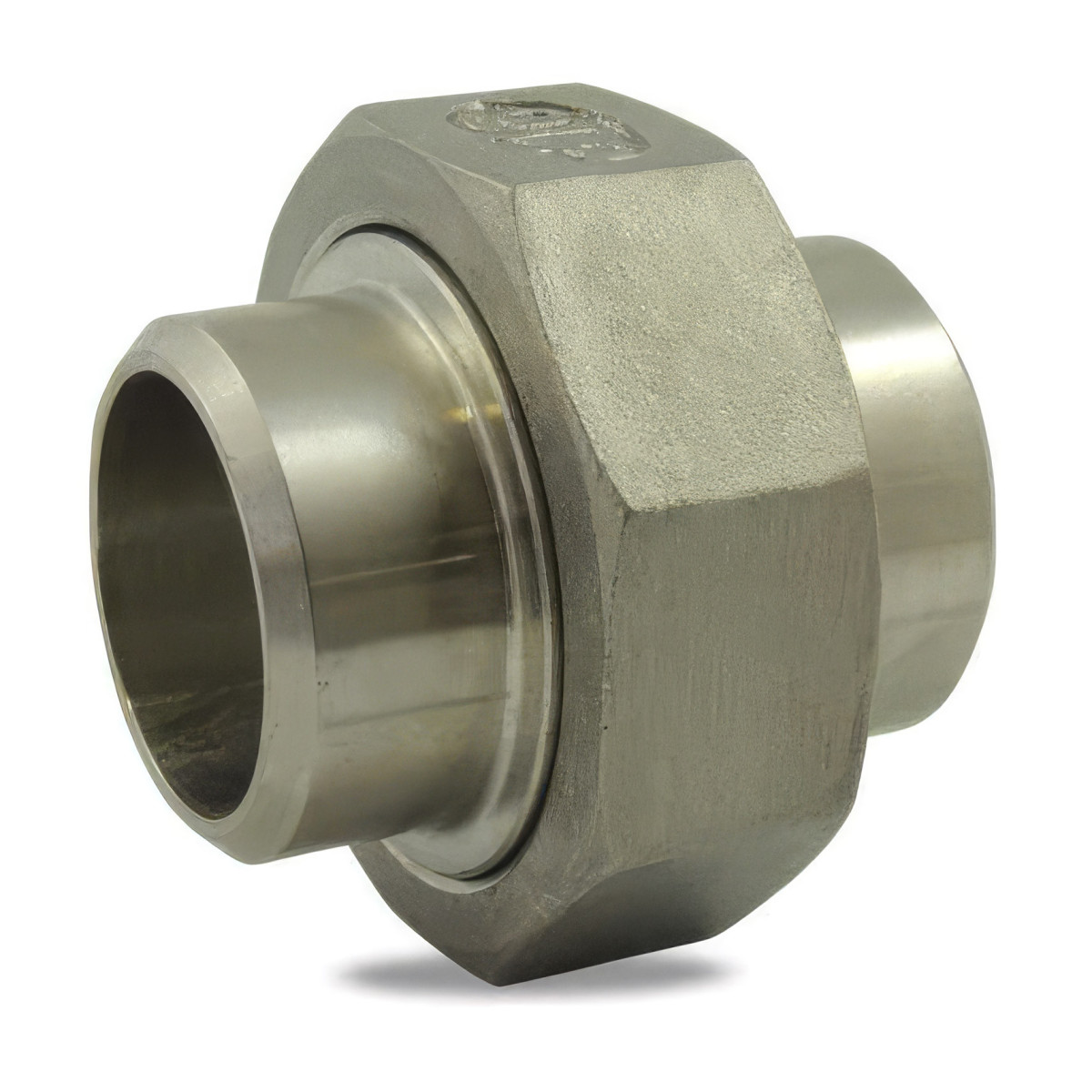

La giunzione conica BW/BW (Butt Weld) è un raccordo di sicurezza ad alte prestazioni, comunemente chiamato "raccordo a tre pezzi", progettato esclusivamente per reti di tubazioni completamente saldate. Questo modello specifico permette di creare un punto di rottura meccanico su una linea fissa, facilitando l'assemblaggio e lo smontaggio rapidi di una sezione senza dover tagliare il tubo. Prodotto secondo la norma ISO 4144, questo accessorio garantisce resistenza strutturale e una tenuta impeccabile per le infrastrutture industriali più critiche.

Riepilogo#2

Realizzato interamente in acciaio inossidabile AISI 316 (1.4401), questo raccordo presenta una resistenza eccezionale all'ossidazione e agli attacchi chimici, in particolare in ambienti clorurati o acidi. La sua composizione di fascia alta gli consente di resistere a condizioni operative severe, con un intervallo di temperatura da -20°C a +220°C. È l'attrezzatura di riferimento per i settori farmaceutico, alimentare e petrolchimico, dove la purezza dei materiali e la durata delle installazioni sono requisiti non negoziabili.

Riepilogo#3

Il principale vantaggio di questa unione risiede nella sua apertura conica, che garantisce una tenuta perfetta tramite contatto diretto metallo con metallo. Questa tecnologia elimina permanentemente la necessità di sigilli in polimero, che spesso sono soggetti a usura, secchezza o incompatibilità chimica. Calibrato per una pressione nominale di PN 20 bar, questo raccordo offre totale sicurezza per circuiti di scarico o vapore. In un caso specifico, questa unione viene saldata tra due sezioni di collettori fissi, permettendo di liberare un segmento completo per la pulizia o l'ispezione semplicemente allentando il dado centrale.

Riepilogo#4

Questo raccordo ha due ghiere Butt Weld (BW) preparate per una saldatura omogenea con i tuoi tubi in acciaio inox. Ad esempio, quando si crea una linea di trasferimento termico permanente, questa configurazione permette: una fusione strutturale totale con il tubo per eliminare qualsiasi rischio di perdite dovute alle vibrazioni. La manutenzione è facilitata dal dado mobile centrale, anche su reti complesse e rigide. L'assenza di filettature su questo modello ne rafforza l'integrità meccanica e la resistenza ai cicli di pressione ripetuti, pur rispettando i più alti standard di pulizia.

Riepilogo#5

Grazie alla sua architettura indipendente a tre pezzi, questa unione riduce significativamente i tempi di inattività tecnica. Per un'installazione di lunga durata, è fondamentale assicurarsi che i due musi siano perfettamente allineati assialmente prima della serratura finale. Che si tratti di fabbriche di zucchero per circuiti a fluidi viscosi, nel trattamento dell'acqua o nelle acciaierie, questo raccordo in acciaio inossidabile 316 è una soluzione affidabile. Ti permette di evolvere le configurazioni delle tubature senza richiedere modifiche strutturali importanti per ogni intervento.

Riferimenti specifici

ean13

3760269586345
