Technisches Blatt

Zusammenfassung #1

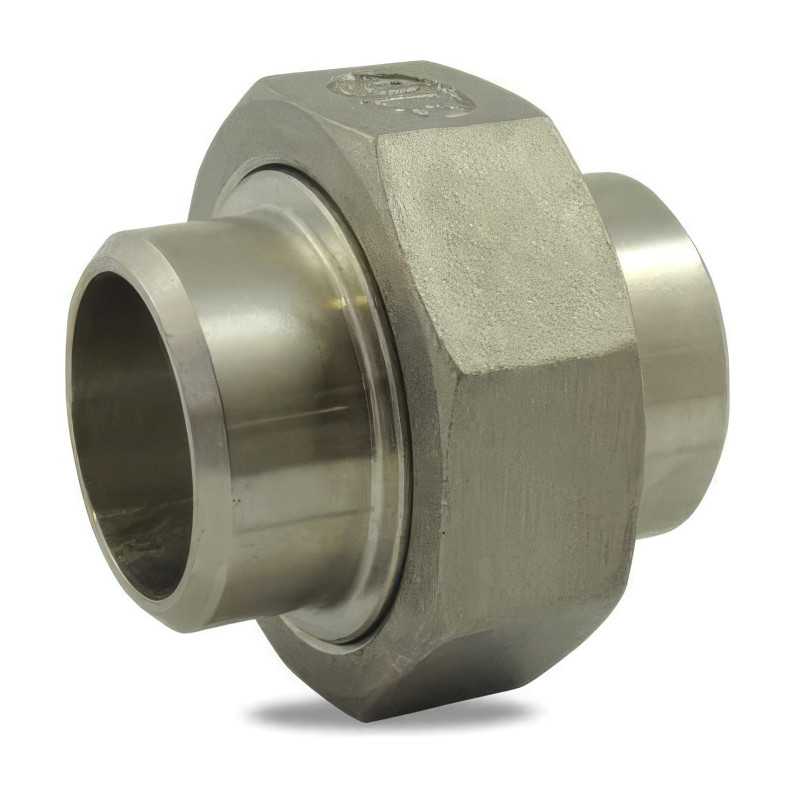

Die BW/BW (Butt Weld) Konische Verbindung ist eine Hochleistungs-Sicherheitsverbindung, die allgemein als "dreiteilige Verbindung" bezeichnet wird und ausschließlich für vollständig verschweißte Rohrleitungsnetze entwickelt wurde. Dieses spezielle Modell ermöglicht es, einen mechanischen Bruchpunkt auf einer festen Leitung zu schaffen, der den schnellen Zusammenbau und die Demontage eines Abschnitts erleichtert, ohne das Rohr durchtrennen zu müssen. Hergestellt nach der ISO 4144-Norm, garantiert diese Befestigung strukturelle Festigkeit und makellose Abdichtung für die kritischsten Industrieinfrastrukturen.

Zusammenfassung #2

Vollständig aus AISI 316 (1.4401) Edelstahl gefertigt, besitzt dieser Verschluss eine außergewöhnliche Widerstandsfähigkeit gegen Oxidation und chemische Angriffe, insbesondere in chlorierten oder sauren Umgebungen. Seine hochwertige Zusammensetzung ermöglicht es, strengen Betriebsbedingungen standzuhalten, mit einem Betriebstemperaturbereich von -20°C bis +220°C. Es ist die Referenzausrüstung für die pharmazeutischen, lebensmittel- und petrochemischen Sektoren, in denen die Reinheit der Materialien und die Langlebigkeit von Anlagen nicht verhandelbar sind.

Zusammenfassung #3

Der Hauptvorteil dieser Verbindung liegt in der konischen Spannweite, die durch direkten Metall-zu-Metall-Kontakt eine perfekte Abdichtung gewährleistet. Diese Technologie eliminiert dauerhaft die Notwendigkeit von Polymerdichtungen, die oft anfällig für Verschleiß, Trocknung oder chemische Inkompatibilität sind. Kalibriert auf einen Nenndruck von PN 20 bar, bietet diese Verbindung vollständige Sicherheit bei Entladung oder Dampfkreisen. Im speziellen Fall wird diese Verbindung zwischen zwei Abschnitten fester Verteiler verschweißt, sodass ein vollständiges Segment zur Reinigung oder Inspektion durch einfaches Lösen der zentralen Mutter freigegeben werden kann.

Zusammenfassung #4

Diese Fitting hat zwei Butt Weld (BW)-Ferrulen, die für eine homogene Endschweißung mit Edelstahlrohren vorbereitet sind. Beispielsweise ermöglicht diese Konfiguration beim Aufbau einer permanenten Wärmeübertragungsleitung: eine vollständige strukturelle Fusion mit dem Rohr, um das Risiko von Leckagen durch Schwingungen zu eliminieren. Die Wartung wird durch die zentrale bewegliche Mutter erleichtert, selbst auf komplexen und starren Netzen. Das Fehlen von Gewinden bei diesem Modell verstärkt seine mechanische Integrität und Widerstandsfähigkeit gegen wiederholte Druckzyklen und erfüllt dabei die höchsten Sauberkeitsstandards.

Zusammenfassung #5

Dank seiner dreiteiligen unabhängigen Architektur reduziert diese Verbindung die technische Ausfallzeiten erheblich. Für eine langanhaltende Installation ist es unerlässlich, sicherzustellen, dass die beiden Nasen vor dem endgültigen Abspannen genau axial ausgerichtet sind. Ob in Zuckerfabriken für viskose Flüssigkeitskreisläufe, in der Wasseraufbereitung oder in Stahlwerken – dieser 316-Edelstahl-Fitting ist eine zuverlässige Lösung. So können Sie Ihre Rohrkonfigurationen weiterentwickeln, ohne bei jedem Eingriff größere strukturelle Änderungen vornehmen zu müssen.
