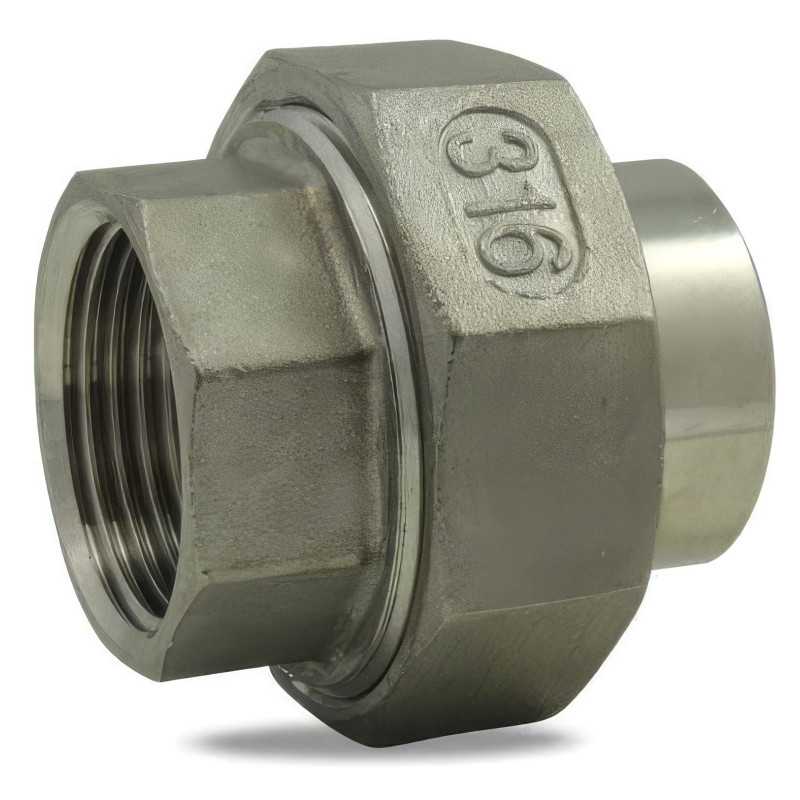

Union à portée conique femelle / à souder en inox 316

L'union à portée conique femelle / BW (Butt Weld) est un raccord de sécurité haute performance, souvent appelé "raccord trois pièces", conçu pour faciliter le montage et le démontage rapide d'une section de tuyauterie. Ce modèle spécifique combine deux technologies de raccordement : une face taraudée pour le vissage et une face à souder en bout (Butt Weld), offrant une flexibilité maximale pour lier des équipements filetés à des réseaux soudés fixes. Fabriqué selon la norme ISO 4144, ce raccord garantit une étanchéité irréprochable et une robustesse adaptée aux infrastructures industrielles les plus critiques.

Inox AISI 316 : L'excellence face à la corrosion et aux températures extrêmes

Conçu intégralement en acier inoxydable AISI 316 (1.4401), ce raccord bénéficie d'une résistance exceptionnelle contre l'oxydation et les agressions chimiques, notamment en milieux chlorés ou acides. Sa composition haut de gamme lui permet de supporter des conditions de service sévères, avec une plage de températures opérationnelles s'étendant de -20°C à +220°C. C'est l'équipement de référence pour les secteurs de la pharmacie, de l'agroalimentaire et de la pétrochimie, où la pureté des matériaux et la longévité des installations sont des exigences non négociables.

Étanchéité métal sur métal et performance PN 20 bar

L'avantage majeur de ce raccord réside dans sa portée conique, qui assure une étanchéité parfaite par contact direct métal sur métal, supprimant ainsi le besoin de joints d'étanchéité polymères qui s'usent avec le temps. Calibré pour une pression nominale de PN 20 bar, il offre une sécurité totale pour les circuits de refoulement ou de vapeur. Dans un cas concret, cette union est utilisée pour raccorder une pompe industrielle (côté fileté) à un réseau de distribution fixe en inox (côté BW à souder), permettant de retirer la pompe pour maintenance en desserrant simplement l'écrou central.

Raccordement hybride : Taraudage Rp et Embout BW à souder

Ce raccord hybride respecte les standards de raccordement ISO 7-1 (BSPT). La partie femelle dispose d'un taraudage cylindrique (Rp) de haute précision, tandis que l'embout BW est préparé pour une soudure en bout homogène avec vos tubes inox. Par exemple, lors de la création d'un manifold de distribution, le côté BW est soudé de manière permanente sur le collecteur, tandis que le côté femelle permet de connecter et déconnecter facilement des vannes ou des instruments de mesure, garantissant une étanchéité hermétique et une structure indéformable sous l'effet des cycles de pression.

Optimisation de la maintenance et conseils de pose

Grâce à sa conception en trois pièces indépendantes (deux nez et un écrou), cette union à souder réduit considérablement les temps d'arrêt technique lors des interventions. Pour une installation durable, veillez à bien aligner les deux portées coniques avant de serrer l'écrou afin d'éviter tout matage du métal. Que ce soit dans les sucreries pour les circuits de sirop, dans le traitement des eaux ou les aciéries, ce raccord en inox 316 constitue une solution fiable qui limite les pertes de charge et facilite l'évolution de vos configurations de tuyauterie sans nécessiter de découpes lourdes.

Caractéristiques techniques
