Scheda tecnica

Riassunto #1

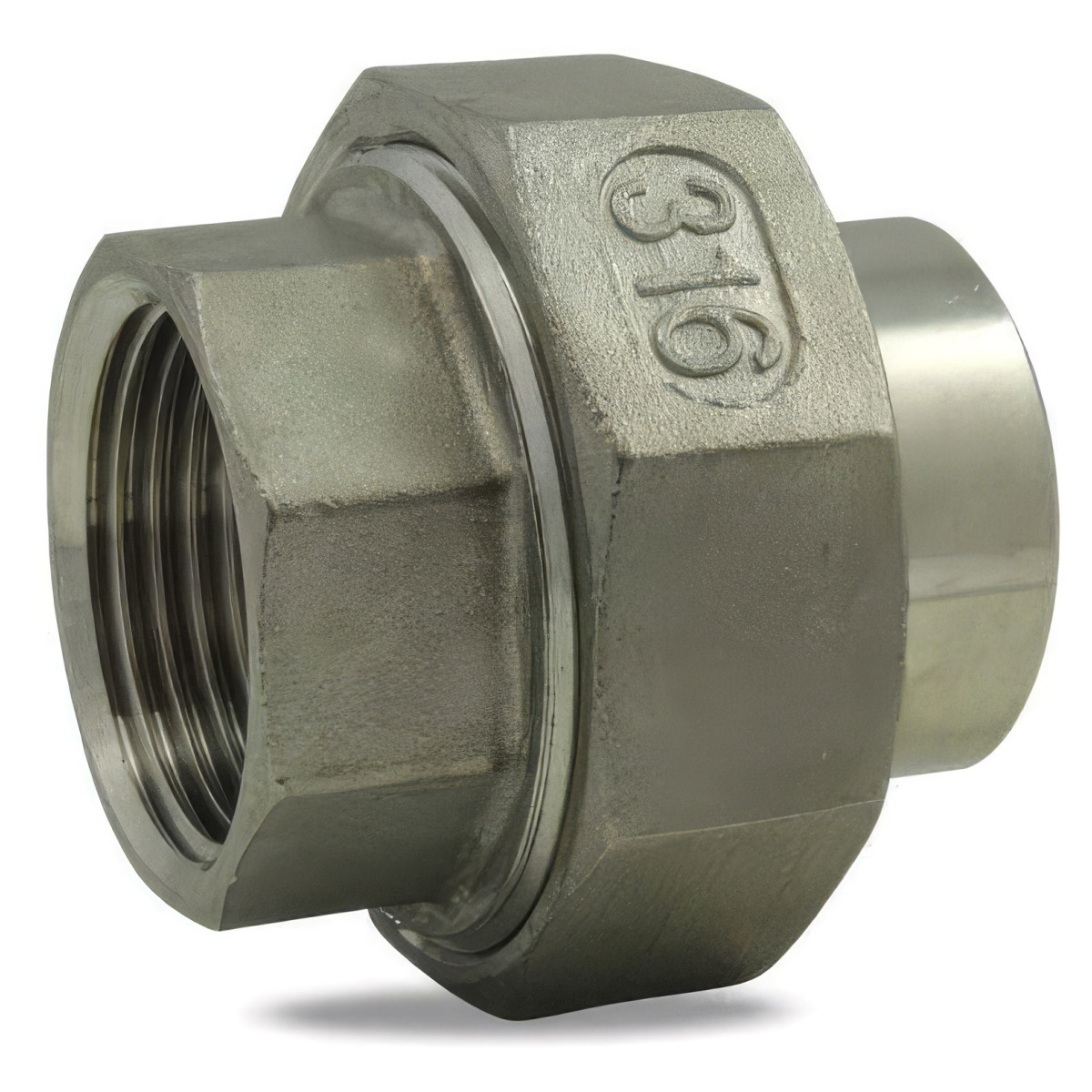

Il Female Taper Seat Union / BW (Butt Weld) è un raccordo di sicurezza ad alte prestazioni, spesso chiamato "raccordo a tre pezzi", progettato per facilitare l'assemblaggio e lo smontaggio rapido di una sezione di tubazione. Questo modello specifico combina due tecnologie di connessione: una faccia filettata per l'avvitamento e una faccia di saldatura a testa, offrendo la massima flessibilità nel collegare apparecchiature filettate a reti saldate fisse. Prodotto secondo la norma ISO 4144, questo accessorio garantisce una sigillatura impeccabile e una robustezza adattate alle infrastrutture industriali più critiche.

Riepilogo#2

Realizzato interamente in acciaio inossidabile AISI 316 (1.4401), questo raccordo presenta una resistenza eccezionale all'ossidazione e agli attacchi chimici, in particolare in ambienti clorurati o acidi. La sua composizione di fascia alta gli consente di resistere a condizioni operative severe, con un intervallo di temperatura da -20°C a +220°C. È l'attrezzatura di riferimento per i settori farmaceutico, alimentare e petrolchimico, dove la purezza dei materiali e la durata delle installazioni sono requisiti non negoziabili.

Riepilogo#3

Il principale vantaggio di questo raccordo è la sua apertura rastremata, che garantisce una tenuta perfetta tramite contatto diretto metallo contro metallo, eliminando la necessità di guarnizioni in polimero che si consumano nel tempo. Calibrata per una pressione nominale di PN 20 bar, offre totale sicurezza per circuiti di scarica o vapore. In un caso specifico, questa unione viene utilizzata per collegare una pompa industriale (lato filettato) a una rete di distribuzione fissa in acciaio inox (lato BW da saldare), permettendo di rimuovere la pompa per manutenzione semplicemente allentando il dado centrale.6

Riepilogo#4

Questo raccordo ibrido è conforme agli standard di connessione ISO 7-1 (BSPT). La parte femmina ha una filettatura cilindrica ad alta precisione (Rp), mentre l'estremità BW è preparata per una saldatura omogenea con i tubi in acciaio inox. Ad esempio, durante la creazione di un collettore di erogazione, il lato BW è permanentemente saldato al collettore, mentre il lato femmina permette di collegare e scollegare facilmente valvole o strumenti di misura, garantendo una guarnizione ermetica e una struttura dimensionalmente stabile durante i cicli di pressione.

Riepilogo#5

Grazie al suo design indipendente a tre parti (due musi e un dado), questa giunzione saldatura riduce significativamente i tempi di inattività tecnica durante gli interventi. Per un'installazione durevole, assicurati di allineare le due campate rastremate prima di stringere il dado per evitare che si intreccino il metallo. Che si tratti di zuccherifici per circuiti di sciroppo, di trattamento dell'acqua o di acciaierie, questo raccordo in acciaio inox 316 è una soluzione affidabile che limita le cadute di pressione e facilita l'evoluzione delle configurazioni delle tubature senza la necessità di tagli pesanti.

Riferimenti specifici

ean13

3760269586192
