Scheda tecnica

Riassunto #1

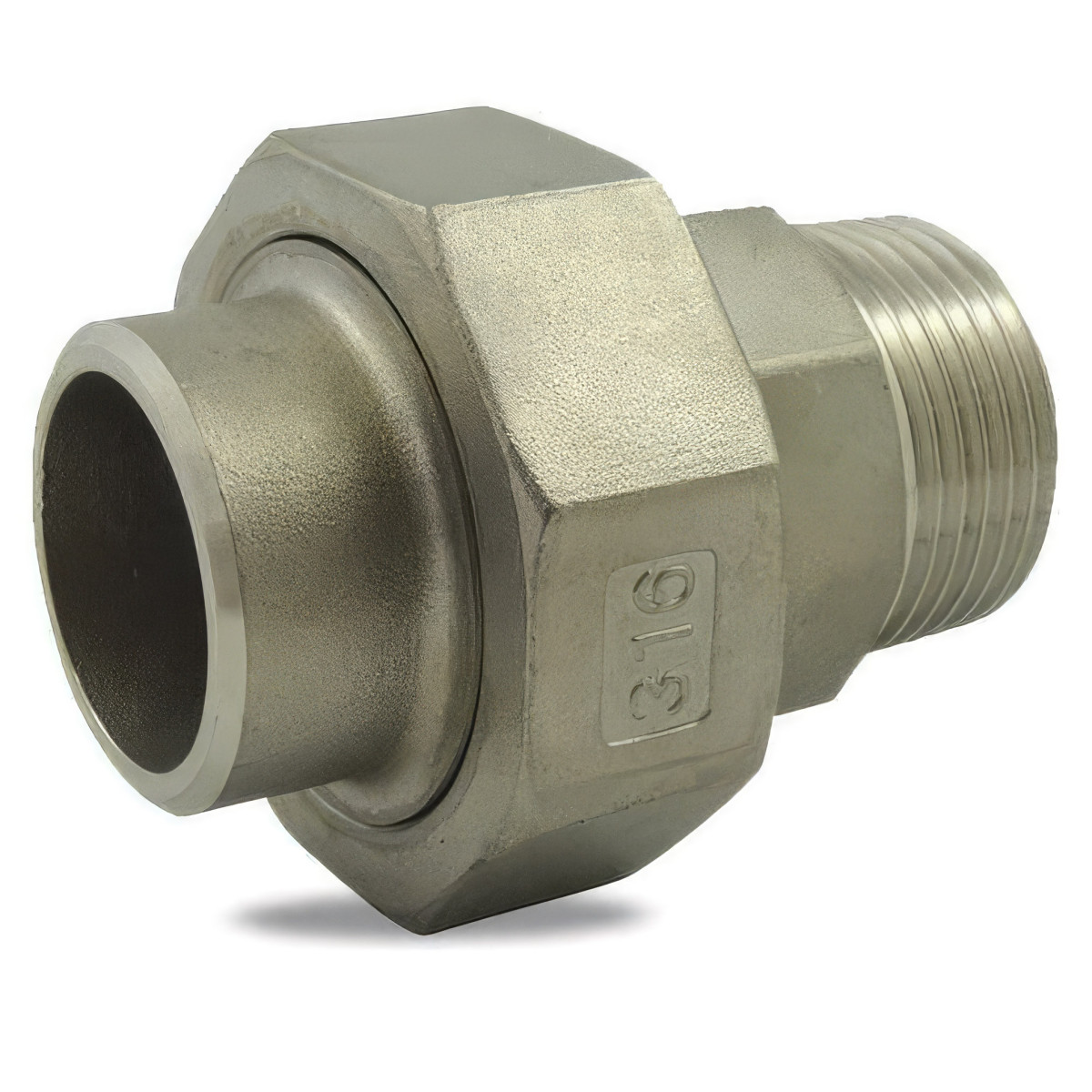

La Giunzione Maschio Conica / BW (Saldatura a Testa) è un dispositivo tecnico di giunzione avanzato, progettato per facilitare l'assemblaggio e lo smontaggio rapido di una sezione di tubazioni industriali complessa. Questo raccordo "a tre pezzi" si distingue per la sua configurazione ibrida che permette di collegare un'interfaccia filettata maschio a un tubo fisso destinato alla saldatura alle estremità. Prodotto con precisione chirurgica secondo la norma ISO 4144

Riepilogo#2

Questo raccordo è completamente lavorato in acciaio inossidabile AISI 316 (1.4401), un prodotto premium arricchito con molibdeno per una protezione superiore dall'ossidazione. Questo materiale inerte è scelto specificamente per la sua capacità di resistere agli ambienti più aggressivi

Riepilogo#3

Il principale vantaggio di questo accessorio è il sedile rastremato, che garantisce una tenuta perfetta tramite contatto diretto metallo con metallo, eliminando così la necessità di guarnizioni per l'usura. Calibrata per una pressione nominale di PN 20 bar, fornisce totale sicurezza per: il collegamento delle pompe ad alta pressione a circuiti fissi. Linee di vapore industriali o circuiti di scarica. Installazioni soggette a costanti vibrazioni meccaniche.

Riepilogo#4

Questa connessione ibrida rispetta scrupolosamente gli standard internazionali di connessione ISO 7-1 (BSPT). Presenta un'estremità maschio ad alta precisione conica (R) e un'estremità Butt Weld (BW) preparata per una saldatura senza soluzione di continuità. Ad esempio, quando installata su una linea di trasferimento termico, questa configurazione permette: integrazione ermetica tramite compressione dei filettamenti sul lato maschio. Fusione strutturale perfetta sul lato saldatura per prevenire perdite. La manutenzione è facilitata con il dado mobile centrale.6

Riepilogo#5

Grazie alla sua architettura indipendente a tre pezzi, questa unione riduce significativamente i tempi di inattività tecnica durante gli interventi. Per la massima longevità, raccomandiamo un'applicazione accurata, incluso: l'uso di nastro in PTFE sulla filettatura maschio per lubrificare la serratura. Allineamento assiale rigoroso dei due musi prima di avvitare il dado. Protezione del sedile conico durante le fasi di saldatura.

Riferimenti specifici

ean13

3760269586277
