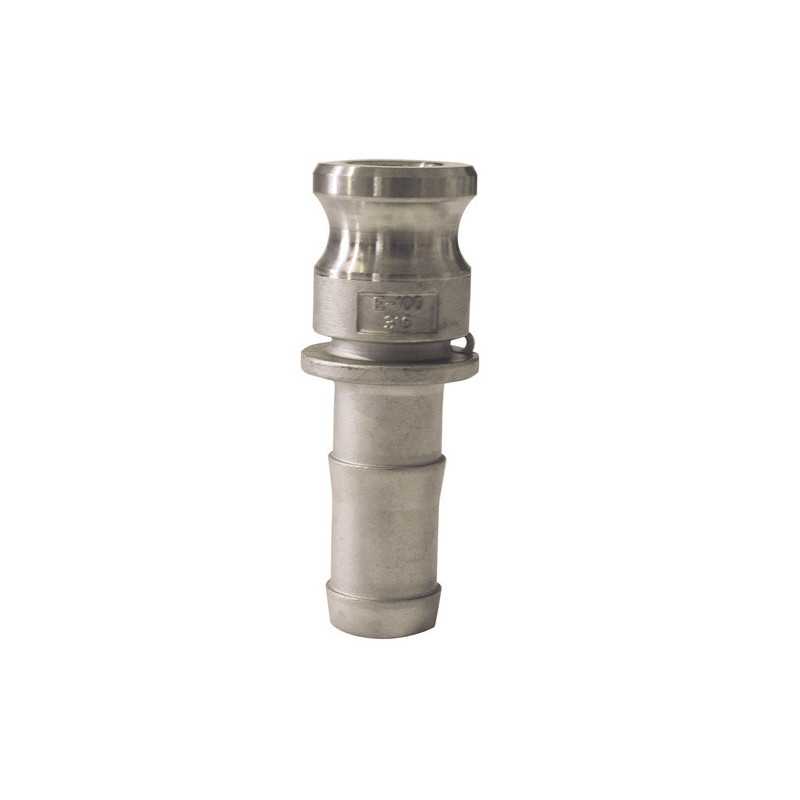

Camlock-Kupplung männlich - Schlauchanschluss gerippt aus Edelstahl - Typ E

Camlock-Kupplung männlich Typ E - Gerippter Schlauchanschluss aus Edelstahl 316 (Referenz: 3384) stellt ein Kernstück im Bereich der Hochleistungs-Industriekupplungen dar. Aus Edelstahl 316 gefertigt, bietet diese Nockenkupplung eine außergewöhnliche Korrosionsbeständigkeit und unvergleichliche Langlebigkeit. Für anspruchsvollste Anwendungen zertifiziert, erfüllt sie die strengsten Industrienormen und gewährleistet zuverlässige Verbindungen in aggressiven Umgebungen.

Anwendungen und industrielle Vorteile

Diese Camlock-Kupplung Typ E überzeugt in zahlreichen Branchen. In der Lebensmittelindustrie gewährleistet sie den hygienischen Transfer von Lebensmittelflüssigkeiten, Weinen, Ölen und Milchprodukten dank ihrer nicht porösen Edelstahloberfläche. Die Chemieindustrie setzt sie für den Transport von korrosiven Produkten, Säuren und Industrielösungsmitteln ein. Marine- und Erdölanwendungen profitieren von ihrer Beständigkeit gegenüber Salzwasser und Kohlenwasserstoffen.

Tankstellen, Lagerbehälter, Tankwagen und Hafenanlagen nutzen diesen Kupplungstyp massiv wegen seiner schnellen Verbindung und Zuverlässigkeit. Fachleute im Bauwesen schätzen ihn für Druckwasserkreisläufe und Kühlsysteme.

Technische Besonderheiten und Innovation

Edelstahl 316 gemäß DIN-Normen bildet das Grundmaterial dieser Kupplung und bietet eine optimale chemische Zusammensetzung mit 2-3% Molybdän für erhöhte Lochkorrosionsbeständigkeit. Der gerippte Schlauchanschluss weist präzise gefräste Rippen auf, die einen optimalen Schlauchsitz gewährleisten und jedes Verrutschen unter Druck verhindern.

Der Nockenverschlussmechanismus verwendet zwei diametral gegenüberliegende Nocken, die in die entsprechenden Ausnehmungen des weiblichen Teils eingreifen. Diese Konstruktion ermöglicht ein gleichmäßiges Anzugsmoment und eine ausgewogene Spannungsverteilung. Der O-Ring aus EPDM oder Viton je nach Version gewährleistet Dichtheit bis zu 16 bar Nenndruck.

Der Größenbereich erstreckt sich von 1/2'' bis 6'', und deckt die Standarddurchmesser DN 15 bis DN 150 ab. Jede Dimension entspricht den ISO-Toleranzen für universelle Kompatibilität mit anderen Camlock-Elementen auf dem Markt.

Montage und optimale Verwendung

Die Montage einer Camlock-Kupplung Typ E erfordert eine sorgfältige Vorbereitung des Schlauchs. Schneiden Sie den Schlauch rechtwinklig ab und entgraten Sie das Ende sorgfältig, um Dichtungsschäden zu vermeiden. Stecken Sie den gerippten Anschluss bis zum Anschlag in den Schlauch und vergewissern Sie sich, dass alle Rippen vollständig eingesetzt sind.

Positionieren Sie die Schlauchklemme an der Basis der Rippen und ziehen Sie sie schrittweise über Kreuz an, um eine gleichmäßige Befestigung sicherzustellen. Das empfohlene Anzugsmoment variiert je nach Durchmesser: 25-30 Nm für kleine Durchmesser, bis zu 80-100 Nm für große Durchmesser.

Zum Kuppeln richten Sie die Nocken der männlichen Kupplung mit den Kerben des weiblichen Teils aus, drücken Sie leicht hinein und drehen Sie 90° im Uhrzeigersinn. Ein hörbares Klicken bestätigt die korrekte Verriegelung. Überprüfen Sie visuell, dass die Nocken vollständig eingerastet sind.

Die Wartung beschränkt sich auf eine regelmäßige Reinigung mit neutralen Reinigungsmitteln und eine regelmäßige Kontrolle des Zustands des O-Rings.

Expertenhinweise und Produktsynergien

Um die Leistung dieser Camlock-Kupplung zu optimieren, kombinieren Sie sie systematisch mit hochwertigen Industrieschläuchen, die für Ihr Fluid geeignet sind. Spiralschläuche aus verstärktem PVC eignen sich perfekt für Wasser und nicht aggressive Flüssigkeiten, während Nitrilkautschukschläuche für Kohlenwasserstoffe unerlässlich sind.

In kritischen Anlagen integrieren Sie Camlock-Stopfen und -Kappen zum Schutz ungenutzter Kupplungen vor Verunreinigung. Camlock-Reduzierstücke ermöglichen die Anpassung verschiedener Durchmesser ohne Vervielfachung der Schlauchtypen.

Achten Sie auf häufige Fehler: Zwingen Sie niemals eine Kupplung, die beim Zusammenstecken Widerstand leistet, da dies oft auf eine Fehlfluchtung oder Verunreinigungen hinweist. In salzhaltiger Umgebung spülen Sie regelmäßig mit Süßwasser ab, um Salzablagerungen zu verhindern. Im Winter entleeren Sie die Kreisläufe vollständig, um Frostschäden zu vermeiden.

Für Lebensmittelanwendungen bevorzugen Sie EPDM-Dichtungen in Lebensmittelqualität und beachten Sie die für Ihre Branche spezifischen Reinigungs- und Desinfektionsverfahren.

Technische Daten
