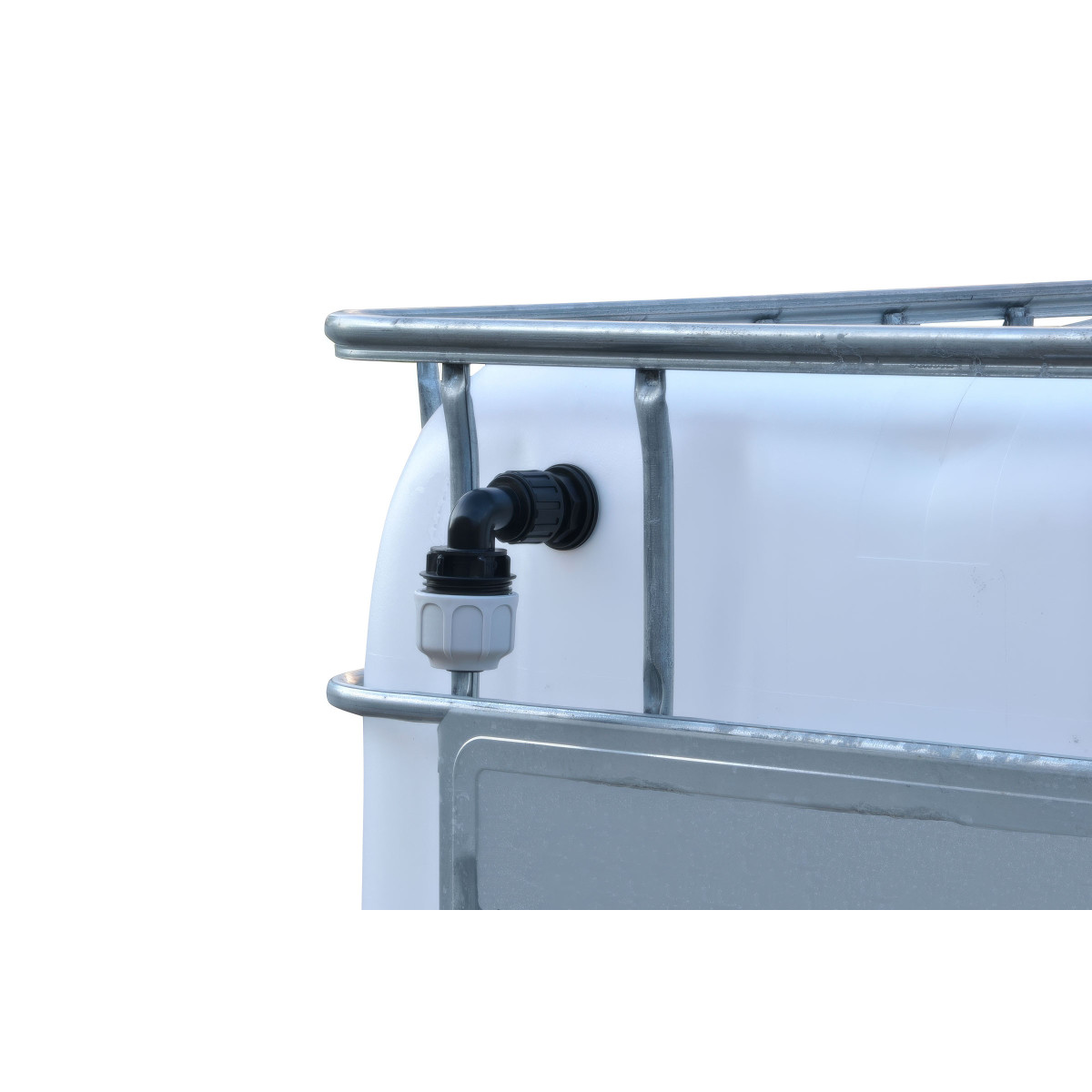

Kit trop-plein Quick Joint pour cuve IBC - passe-paroi 25 ou 32 mm

Créer un trop-plein sur une cuve IBC sans jamais ouvrir la cuve. Le passe-paroi Quick Joint se pose entièrement depuis l'extérieur : aucune contre-pièce à tenir à l'intérieur, aucun bras à passer par le trou d'homme. Vous percez à la hauteur voulue, vous engagez, vous serrez.

Le passe-paroi Quick Joint : tout se fait de l'extérieur

C'est ce qui distingue ce kit de tous les autres trop-pleins, et c'est la raison d'être du Quick Joint.

Un passe-paroi classique se monte en deux parties : un corps qu'on présente d'un côté de la paroi, un écrou qu'on visse de l'autre. Sur une cuve IBC, cela veut dire passer le bras à l'intérieur d'un conteneur de 1 000 litres par le trou d'homme du dessus, à l'aveugle, pour tenir une pièce pendant qu'on serre dehors. Quand la cuve est en place, ou qu'elle a déjà contenu quelque chose, c'est au mieux pénible et souvent impossible.

Le Quick Joint supprime ce geste. Il n'a pas de contre-pièce intérieure. On perce la paroi, on engage le corps par l'extérieur, on serre l'écrou — toujours par l'extérieur — et c'est posé. Vous ne touchez jamais l'intérieur de la cuve, et vous pouvez installer le trop-plein sur une cuve déjà en service.

Comment il tient, et pourquoi il est étanche

Le maintien et l'étanchéité sont assurés par la même pièce : un joint EPDM expansif à adaptation automatique.

Quand vous serrez l'écrou, le joint est comprimé le long de l'axe du raccord. Ne pouvant plus s'allonger, il se dilate radialement et vient s'appliquer en force sur le pourtour du perçage, des deux côtés de la paroi. Plus vous serrez, plus il plaque. C'est ce bourrelet qui verrouille le raccord mécaniquement et qui ferme le passage à l'eau.

Sa géométrie variable lui permet de s'appliquer aussi bien sur une paroi plane que sur une paroi incurvée. Ce n'est pas un détail sur une cuve IBC : le flanc est bombé, et un joint plat classique n'y porterait que sur deux lignes de contact.

Serrez d'abord à la main, puis terminez à la pince ou à la visseuse selon l'accès. Pression de service : 4 bars, très au-delà de ce qu'une colonne d'eau de 1,2 mètre exerce au fond d'une cuve.

Le perçage : une seule mesure à ne pas rater

Le diamètre du trou dépend de la version choisie, et c'est la seule donnée qu'il faut avoir en tête avant de commander.

Une scie-cloche suffit. Percez à la hauteur où vous voulez que le niveau s'arrête : c'est vous qui décidez du volume utile de la cuve, et non un orifice imposé par le fabricant du conteneur.

Choisissez une zone de paroi régulière, à l'écart des nervures et des angles, et vérifiez qu'une barre du cadre métallique ne passe pas juste derrière : il faut pouvoir engager le corps du raccord et manœuvrer l'écrou.

À quoi sert un trop-plein, et pourquoi le raccorder

Une cuve qui recueille l'eau de pluie finit par être pleine. Sans trop-plein raccordé, l'excédent sort par le haut et retombe le long du flanc : la terre se creuse au pied de la palette, le support s'affouille, et l'eau va là où elle ne devrait pas — contre un mur, sur une allée, dans un passage.

Raccorder le trop-plein règle les trois à la fois. L'excédent part dans un tuyau et vous choisissez sa destination : un regard, un fossé, une seconde cuve, une zone d'infiltration. Le pied de la cuve reste sec et stable.

Un coude, et un raccord qui se serre à la main

La sortie est un coude à 90° orienté vers le bas. Un embout droit ferait partir le tuyau à l'horizontale, en porte-à-faux ; il faudrait le contraindre aussitôt pour le faire descendre, et il tirerait sur le raccord à l'endroit même où l'étanchéité se joue. Avec le coude, le tuyau descend dans l'axe dès la sortie et longe le flanc sans effort.

Le tuyau ne s'enfile pas sur un cannelé qu'il faudrait bloquer au collier. Il se serre dans un raccord à compression à écrou mobile. Démontage sans outil au moment d'hiverner, et pas de vis qui rouille contre le flanc de la cuve.

Choisir entre 25 et 32 mm

Les deux versions se posent de la même façon. Ce qui change, c'est le débit évacuable, le tuyau à brancher et le diamètre à percer.

• 25 mm, perçage 43 mm : la taille courante, pour une cuve alimentée par la descente de gouttière d'une maison individuelle.
• 32 mm, perçage 52 mm : quand la surface de toiture collectée est importante — bâtiment agricole, hangar — ou que plusieurs cuves se déversent les unes dans les autres.

Dans le doute, regardez le tuyau dont vous disposez déjà, ou celui du réseau vers lequel vous évacuez : c'est lui qui décide.

Caractéristiques
