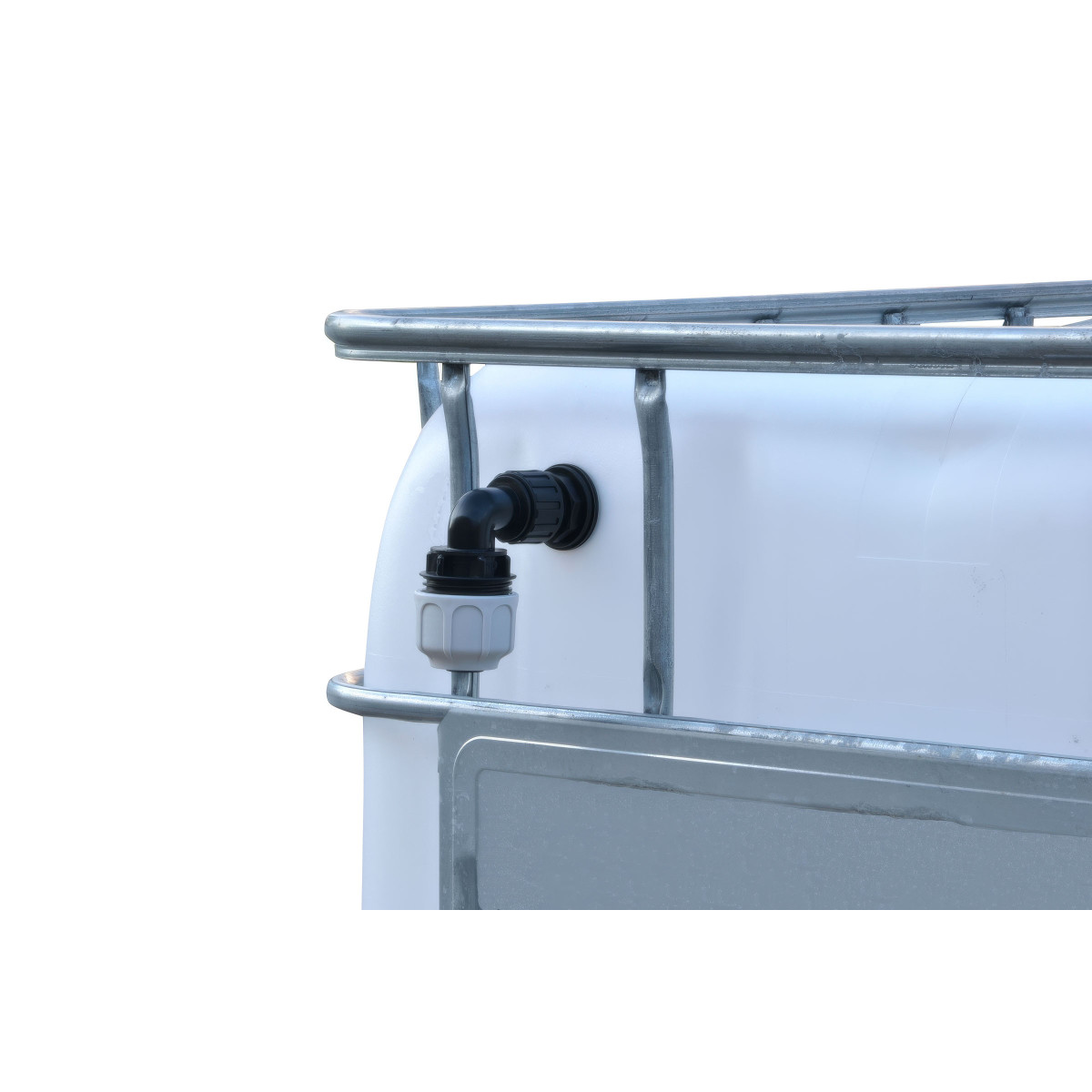

Kit troppopieno Quick Joint per cisterna IBC - passaparete 25 o 32 mm

Creare un troppopieno su una cisterna IBC senza mai aprire la cisterna. Il passaparete Quick Joint si monta interamente dall'esterno : nessuna controparte da tenere all'interno, nessun braccio da infilare nel passo d'uomo. Lei fora all'altezza voluta, inserisce e serra.

Il passaparete Quick Joint: tutto si fa dall'esterno

È ciò che distingue questo kit da tutti gli altri troppopieni, ed è la ragion d'essere del Quick Joint.

Un passaparete classico si monta in due parti : un corpo che si presenta da un lato della parete, un dado che si avvita dall'altro. Su una cisterna IBC questo significa infilare il braccio all'interno di un contenitore da 1.000 litri dal passo d'uomo in alto, alla cieca, per tenere un pezzo mentre si serra all'esterno. Quando la cisterna è già a posto, o ha già contenuto qualcosa, è nel migliore dei casi scomodo e spesso impossibile.

Il Quick Joint elimina questo gesto. Non ha controparte interna. Si fora la parete, si inserisce il corpo dall'esterno, si serra il dado — sempre dall'esterno — ed è montato. Non tocca mai l'interno della cisterna e può installare il troppopieno su una cisterna già in servizio.

Come tiene, e perché è a tenuta

Il fissaggio e la tenuta sono assicurati dallo stesso pezzo : una guarnizione in EPDM espansiva ad adattamento automatico.

Quando si serra il dado, la guarnizione viene compressa lungo l'asse del raccordo. Non potendo più allungarsi, si dilata radialmente e si applica con forza sul bordo del foro, da entrambi i lati della parete. Più si serra, più aderisce. È questo rigonfiamento che blocca meccanicamente il raccordo e chiude il passaggio all'acqua.

La sua geometria variabile le permette di adattarsi altrettanto bene a una parete piana e a una curva. Non è un dettaglio su una cisterna IBC : il fianco è bombato, e una guarnizione piana classica poggerebbe solo su due linee di contatto.

Serri prima a mano, poi termini con una pinza o un avvitatore a seconda dell'accesso. Pressione di esercizio : 4 bar, ben al di sopra di quella che una colonna d'acqua di 1,2 metri esercita sul fondo di una cisterna.

Il foro: una sola misura da non sbagliare

Il diametro del foro dipende dalla versione scelta, ed è l'unico dato da tenere a mente prima di ordinare.

Basta una sega a tazza. Forate all'altezza alla quale vuole che il livello si fermi : è lei a decidere il volume utile della cisterna, e non un'apertura imposta dal fabbricante del contenitore.

Scelga una zona di parete regolare, lontana da nervature e angoli, e verifichi che dietro non passi proprio una barra del telaio metallico : bisogna poter inserire il corpo del raccordo e manovrare il dado.

A che serve un troppopieno, e perché collegarlo

Una cisterna che raccoglie l'acqua piovana finisce per riempirsi. Senza un troppopieno collegato, l'eccedenza esce dall'alto e scende lungo il fianco : il terreno si scava ai piedi del bancale, il supporto viene eroso e l'acqua va dove non dovrebbe — contro un muro, su un vialetto, in un passaggio.

Collegare il troppopieno risolve tutti e tre i problemi insieme. L'eccedenza parte in un tubo e lei sceglie la destinazione : un pozzetto, un fosso, una seconda cisterna, una zona di infiltrazione. La base della cisterna resta asciutta e stabile.

Un gomito, e un raccordo che si serra a mano

L'uscita è un gomito a 90° rivolto verso il basso. Un attacco dritto farebbe partire il tubo in orizzontale, a sbalzo ; bisognerebbe costringerlo subito a scendere, e tirerebbe sul raccordo proprio nel punto in cui si gioca la tenuta. Con il gomito, il tubo scende nell'asse fin dall'uscita e costeggia il fianco senza sforzo.

Il tubo non si infila su un portagomma che andrebbe bloccato con una fascetta. Si serra in un raccordo a compressione con dado mobile. Si smonta senza attrezzi al momento di svernare, e non c'è nessuna vite che si arrugginisca contro il fianco della cisterna.

Scegliere tra 25 e 32 mm

Le due versioni si montano allo stesso modo. Cambiano la portata smaltibile, il tubo da collegare e il diametro da forare.

• 25 mm, foro da 43 mm : la misura più comune, per una cisterna alimentata dal pluviale di una casa singola.
• 32 mm, foro da 52 mm : quando la superficie di tetto raccolta è grande — edificio agricolo, capannone — o quando più cisterne si scaricano l'una nell'altra.

Nel dubbio, guardi il tubo di cui già dispone, o quello della rete verso cui scarica : è lui a decidere.

Caratteristiche
