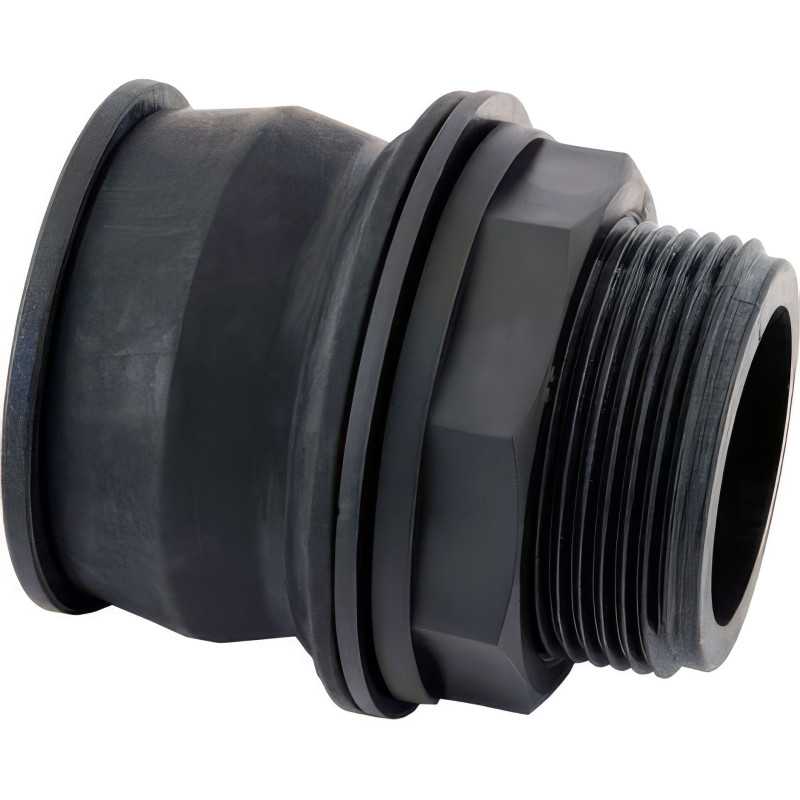

Passaparete Quick Joint Bucchi, guarnizione EPDM - 6 misure, 1/2-2 pollici

Creare una presa su una cisterna senza mai aprirla. Il Quick Joint si monta interamente dall'esterno : nessuna controparte da tenere all'interno. Sei misure, da 1/2 a 2 pollici, tutte con guarnizione EPDM.

Il gesto che elimina

Un passaparete ordinario si monta in due parti : un corpo da un lato della parete, un dado dall'altro. Su una cisterna chiusa questo significa infilare il braccio all'interno dal passo d'uomo, alla cieca, per tenere un pezzo mentre si serra all'esterno. Su una cisterna già installata, o che ha già contenuto qualcosa, è nel migliore dei casi fastidioso.

Il Quick Joint non ha controparte. Tutto si fa davanti alla cisterna, con le braccia libere : si fora, si inserisce il corpo, si serra il dado. Si può quindi attrezzare una cisterna già installata, piena o vuota, senza aprirla né spostarla.

Come tiene e come sigilla

Tre pezzi lavorano insieme : una guarnizione EPDM, un anello rigido e una fascetta di serraggio, tutti inseriti dall'esterno.

Serrando la fascetta, la guarnizione viene presa tra l'anello e la parete. Compressa, non può che allargarsi e aderire a tutto il perimetro del foro. Più si serra, meglio tiene. È lei che chiude il passaggio all'acqua, ed è l'anello che le impedisce di sfuggire all'indietro.

La guarnizione si applica altrettanto bene su una parete piana come su una curva — il fianco bombato di un contenitore, il mantello di una cisterna rotonda.

Serrare prima a mano, poi dare un leggero serraggio con la chiave : il fabbricante lo richiede per garantire la tenuta, e precisa che deve restare leggero per non rompere il raccordo. Pressione di esercizio 4 bar a 20 °C, temperatura massima 80 °C.

Dimensioni, misura per misura

Tutte le quote del catalogo Bucchi, in millimetri, per i sei riferimenti con guarnizione EPDM. E è il diametro di foratura, l'unica misura da non sbagliare.

Le lettere della tabella riprendono quelle dello schema quotato del fabbricante. Ecco che cosa indicano :

• E — il diametro del foro da praticare, in millimetri. È l'unica quota che vincola la foratura.
• E1 — il diametro della flangia che si appoggia contro la parete, attorno al foro.
• G1 — la misura della filettatura di uscita, in pollici, passo gas.
• D — il diametro interno di passaggio: è lui a decidere la portata, non la filettatura.
• H — la lunghezza totale del raccordo, manicotto compreso.
• K — l'esagono tra le facce, cioè l'apertura di chiave necessaria per il serraggio.

Due osservazioni che evitano un errore d'ordine. Primo, l'esagono K è sempre inferiore o uguale alla foratura E — è la condizione stessa del montaggio dall'esterno : l'esagono deve poter attraversare il foro perché il raccordo si inserisca da fuori. Secondo, la portata dipende da D, il passaggio reale, e non dalla misura dichiarata della filettatura : un 1 pollice lascia passare solo 24 millimetri.

Il fabbricante raccomanda una sega a tazza standard oltre 1 pollice. Scegliere una zona di parete regolare, lontana da nervature e angoli, e verificare che dietro non passi alcuna barra del telaio : bisogna poter inserire il corpo e manovrare la fascetta.

Che cosa si collega a valle

L'uscita è una filettatura maschio a passo gas, nella misura scelta. Vi si avvita ciò che serve all'impianto : rubinetto, valvola, gomito, portagomma, raccordo rapido, partenza di irrigazione.

È la differenza rispetto a un troppopieno già pronto : qui si compone. Il raccordo crea il passaggio, e sta a lei decidere che cosa montarvi sopra, oggi come fra due anni.

Dove montarlo

In basso, diventa un'uscita di svuotamento o un punto di prelievo dove la cisterna non ne aveva.

In alto, diventa un troppopieno : si fora all'altezza alla quale si vuole che il livello si fermi, ed è lei a fissare il volume utile invece di subirlo.

Su una parete verticale o sulla parte superiore, serve anche da ingresso : arrivo del pluviale, riempimento con pompa, sfiato.
