Nipplo in ottone uguale maschio/maschio PN16 - Raccordo filettato gas per impianti idraulici

Nipplo uguale tra maschio e femmina in ottone: il collegamento di raccordo essenziale nelle filettature del gas

Nella progettazione o manutenzione di reti di fluidi, è comune la necessità di collegare due elementi femmina dello stesso diametro. Il Nipplo Uguale Maschio/Maschio è il pezzo chiave per ottenere questa giunzione in modo semplice, efficace e totalmente sicuro. Agendo come un ponte filettato, garantisce una perfetta continuità di linea senza cambiare calibri. Grazie alla nostra pluriennale esperienza, sappiamo che la qualità dei raccordi è essenziale per la longevità di un'installazione. Questo nipplo è progettato per soddisfare i requisiti più severi degli impianti idraulici professionali e dei sistemi di acqua potabile ad alta pressione.

Affidabilità e conformità alle normative in ottone CW617N senza pari

Le prestazioni di questo raccordo si basano sulla nobiltà del suo materiale. Questo nipplo uguale è realizzato in ottone CW617N, una lega selezionata per la sua eccezionale resistenza all'usura, alla corrosione e alla deformazione da stress. Questa robustezza gli consente di resistere senza problemi a una pressione nominale (PN) di 16 bar , il che lo rende adatto per installazioni residenziali, terziarie e industriali leggere. Il rispetto delle norme sanitarie è una priorità assoluta: questo prodotto è conforme al decreto modificato del 29 maggio 1997, che ne attesta l'idoneità all'uso in sicurezza nelle reti idriche destinate al consumo umano. Questa certificazione è la garanzia di un investimento sicuro e responsabile.

Progettazione tecnica per la tenuta e il serraggio

Ogni dettaglio di questo nipplo è stato progettato per facilitare il lavoro del professionista e garantire l'affidabilità della connessione.

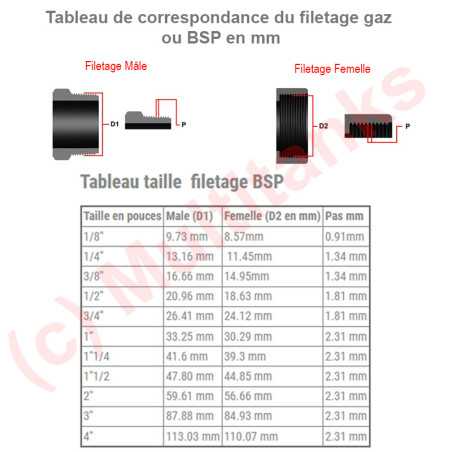

• Standard di connessione: Il raccordo utilizza la filettatura standard "G" ISO 228-1 (serie BSPP Gas). Questa filettatura parallela è riconosciuta in tutto il mondo e garantisce un'immediata compatibilità con la maggior parte dei tubi, valvole e accessori femmina dello stesso diametro.

• Tenere i piatti: Le piastre di supporto sono integrate e lavorate con precisione. Forniscono una presa salda e stabile alle chiavi standard, consentendo di applicare la coppia di serraggio necessaria per una tenuta iniziale senza danneggiare la superficie del raccordo.

• Tenuta perfetta: Entrambe le ghiere maschio sono dotate di giunti piatti e larghi. Questa caratteristica tecnica, indispensabile per i raccordi della serie Gas, garantisce una tenuta a tenuta piatta (spessore minimo di 1 mm) estremamente affidabile e duratura in pressione, comprimendo la guarnizione tra il nipplo e i raccordi femmina.

Flessibilità e adattabilità termica della rete

Il Nipplo Uguale M/M si distingue per la sua grande flessibilità di utilizzo in diversi ambienti termici. Sebbene il raccordo in ottone sia di per sé molto resistente, il suo intervallo di temperatura di utilizzo effettivo dipenderà dalla guarnizione selezionata dall'installatore.

• Materiali di tenuta compatibili: Il sistema è compatibile con un'ampia gamma di sigillanti: nastro in PTFE (per la rete), guarnizione in elastomero (per acqua fredda e calda), guarnizione in fibra (per vapore o alte temperature) o paste/colle specifiche.

• Questa adattabilità consente di utilizzare il nipplo in sistemi diversi come la distribuzione di acqua fredda, circuiti di riscaldamento centralizzato o reti industriali di fluidi non aggressivi.

Esempi di applicazioni pratiche per il nipplo Equal M/M

Il Nipplo Maschio/Maschio Uguale è la soluzione preferita per tutte le operazioni di assemblaggio dello stesso diametro tra due filetti femmina.

Il modo migliore per utilizzare il prodotto:

• Controllare il giunto: Assicurarsi sempre che la guarnizione piatta sia posizionata correttamente sulla sede e che sia adatta alla temperatura del fluido.

• Bloccaggio a croce: Avvitare le due estremità femmina in modo progressivo ed equilibrato utilizzando le piastre di fissaggio per ottenere una compressione uniforme del giunto.

Esempi di utilizzo:

• Assemblaggio tubazioni: Collegare due sezioni di tubo rigido con estremità filettate femmina.

• Montaggio della valvola e del contatore: Installare un contatore dell'acqua, un filtro o una valvola con filettature femmina, collegandoli alla linea principale dello stesso diametro.

• Riparazione dell'incrocio: Sostituire un raccordo difettoso o prolungare una linea di alimentazione dell'acqua senza modificare il diametro nominale dell'impianto.

• Integrazione delle apparecchiature: Fissare dispositivi o strumenti (pressostati, ecc.) a un tubo dell'acqua o dell'aria compressa.

Specifiche tecniche dettagliate
