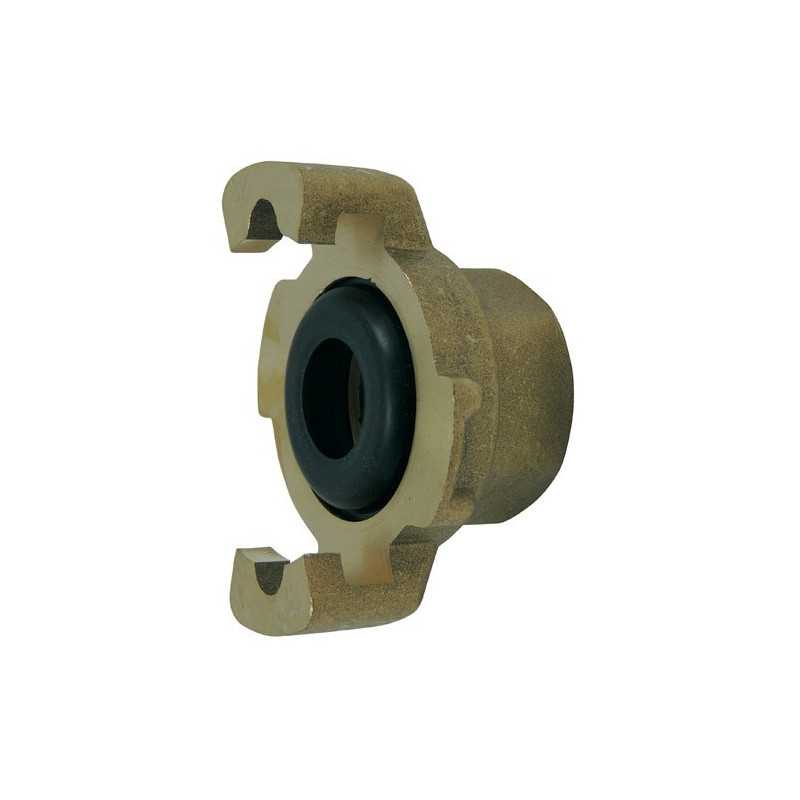

Racor Express con embudo roscado, con junta montada

Racor Express con embudo roscado y junta montada Ezfitt (Referencia: 511) representa la solución de conexión rápida profesional para sus instalaciones de agua y aire comprimido. Diseñado según la rigurosa norma francesa NF E29-573, este racor de serie pesada en latón estampado integra una junta NBR de labio premontada para una estanqueidad inmediata y duradera. Su diseño robusto y sus avanzadas características técnicas lo convierten en el aliado ideal de los profesionales más exigentes.

Aplicaciones y sectores de uso

Este racor Express encuentra su lugar en múltiples entornos profesionales gracias a su versatilidad. En la industria, equipa las redes de aire comprimido de talleres de producción, estaciones de servicio y talleres de automóviles. Su compatibilidad agua-aire lo hace indispensable para instalaciones mixtas.

El sector agrícola lo adopta ampliamente para sistemas de irrigación, equipos de tratamiento fitosanitario e instalaciones de lavado. Las administraciones y servicios técnicos lo utilizan para sus redes de distribución de agua, fuentes públicas y riego de espacios verdes. Su robustez lo convierte también en una elección privilegiada para aplicaciones marítimas y portuarias.

Especificidades técnicas e innovación

La concepción según la norma NF E29-573 con entre-garras de 41 mm garantiza una compatibilidad universal con todos los racores Express del mismo estándar. Esta normalización asegura la intercambiabilidad y simplifica el mantenimiento de las instalaciones existentes. El latón estampado elegido para su fabricación ofrece una resistencia superior a la corrosión y a las tensiones mecánicas.

La junta tipo A de labio en NBR (caucho nitrilo butadieno) premontada constituye una ventaja importante. Este material elastomérico ofrece una excelente resistencia a los hidrocarburos, al ozono y a las variaciones térmicas. El paso de diámetro 15 mm optimiza el caudal manteniendo al mismo tiempo una estanqueidad perfecta.

La espiga estriada mecanizada con collar permite un montaje seguro en mangueras flexibles. Este diseño evita desconexiones accidentales bajo presión y facilita las operaciones de mantenimiento. El roscado gas ISO 228-1 respeta los estándares internacionales para una compatibilidad ampliada.

Instalación y puesta en marcha

La instalación del racor 511 requiere algunas precauciones para optimizar su rendimiento. Antes del montaje, verifique el estado de la junta premontada y limpie cuidadosamente las superficies de contacto. El roscado hembra debe estar libre de virutas y residuos.

Para la conexión en manguera flexible, deslice la abrazadera antes de introducir la manguera sobre la espiga estriada hasta el collar. Apriete progresivamente la abrazadera para asegurar una fijación homogénea sin deformación excesiva de la manguera. Un par de apriete moderado es suficiente gracias a las estrías que aseguran el agarre.

La conexión Express se realiza mediante simple encaje hasta el clic de bloqueo. Verifique que las garras estén bien engranadas antes de presurizar. Se recomienda una prueba de estanqueidad a presión reducida antes del uso nominal.

Consejos de experto y sinergias de productos

Para maximizar la vida útil de sus instalaciones, respete escrupulosamente los límites de temperatura (-10°C / +70°C) y de presión (PN 10 bar). En caso de exposición regular a temperaturas extremas, controle periódicamente el estado de la junta NBR.

Complete su instalación con las abrazaderas 515/1515 especialmente diseñadas para este racor. Estas abrazaderas aseguran una sujeción óptima sin riesgo de apriete excesivo. Para instalaciones con alta solicitación, priorice las mangueras con armadura textil que resisten mejor las presiones elevadas.

En entorno industrial, evite las tensiones en flexión sobre el racor previendo soportes intermedios. Para aplicaciones estacionales, vacie completamente el circuito antes de los períodos de helada para preservar la integridad de las juntas.

La compatibilidad universal con la norma NF E29-573 le permite mezclar diferentes marcas en su instalación. Esta intercambiabilidad facilita las reparaciones de urgencia y optimiza la gestión de existencias.

Características técnicas
