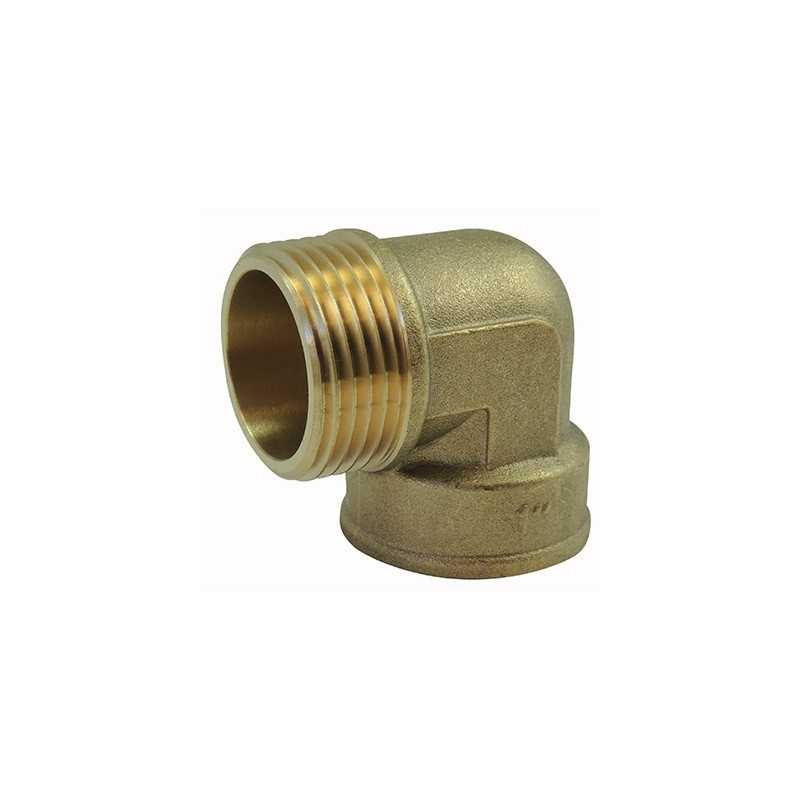

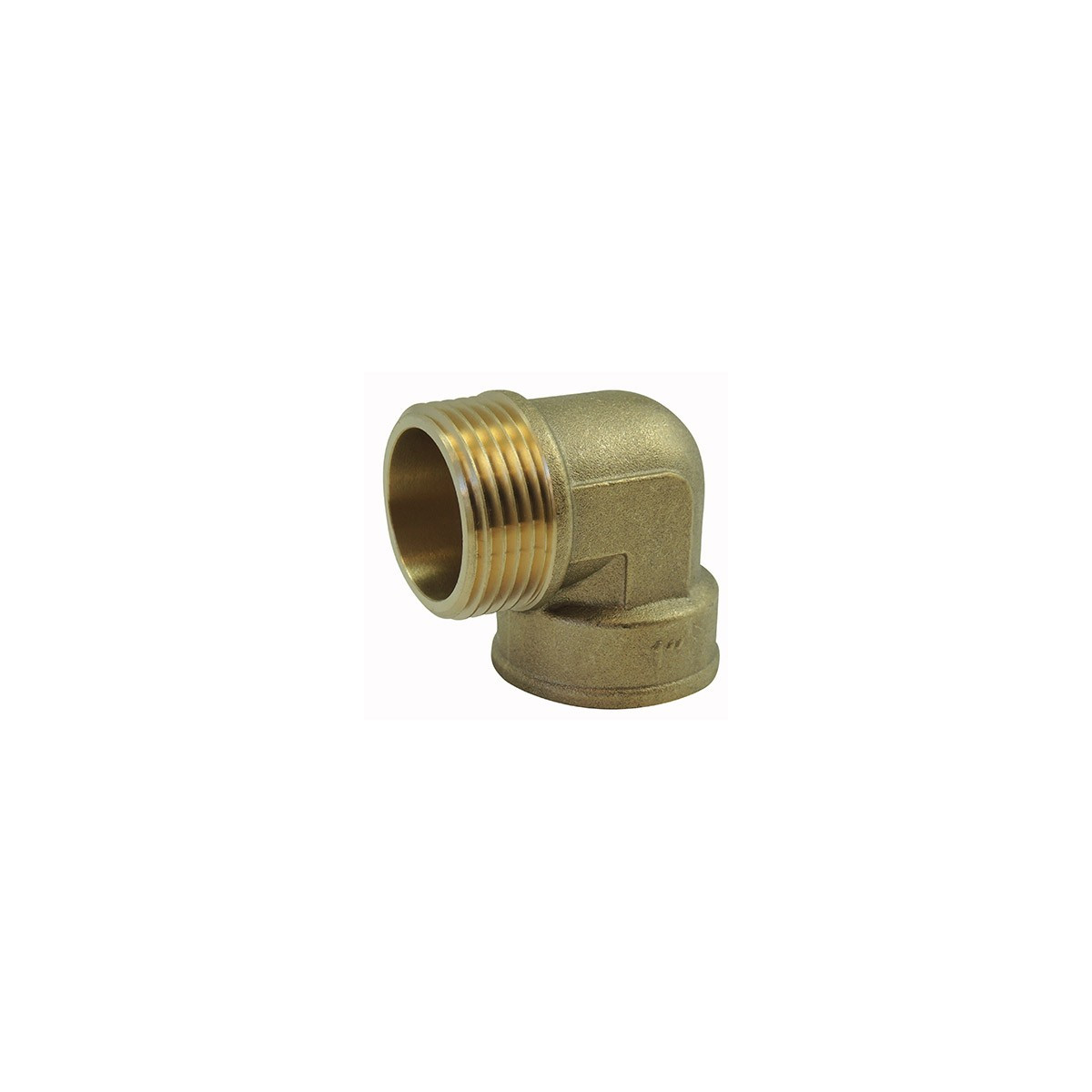

Winkel Außen/Innen aus Messing

Winkel Außen/Innen aus Messing Ezfitt (Referenz: 2092) stellt die professionelle Lösung für alle Ihre Anforderungen an Rechtwinkelverschraubungen in der allgemeinen Sanitärinstallation dar. Diese geschmiedete und präzisionsgefräste Verschraubung gewährleistet eine perfekte Dichtheit und außergewöhnliche Langlebigkeit in all Ihren hydraulischen, pneumatischen oder Gasinstallationen.

Anwendungen und Einsatzbereiche des Messingwinkels

Dieser Winkel Außen/Innen aus Messing richtet sich sowohl an Heimwerker als auch an professionelle Installateure für eine Vielzahl von Anwendungen. Bei der Hausinstallation ermöglicht er die Umgehung von Hindernissen in Kalt- und Warmwassernetzen, die Erstellung von Abzweigungen in Badezimmern oder Küchen sowie die Anpassung von Zentralheizungskreisläufen.

Für industrielle Anwendungen eignet sich diese Verschraubung hervorragend für Druckluftnetze in Werkstätten, Lebensmittelverarbeitungsanlagen, Hydraulikkreisläufe von Werkzeugmaschinen und Verteilungsnetze für technische Fluide. Fachleute im Baugewerbe verwenden sie auch für Klimaanlagen, automatische Bewässerungsnetze und Brandschutzanlagen.

Technische Eigenschaften und Fertigungsqualität

Das für diesen Winkel verwendete Messing CW617N bietet außergewöhnliche Korrosions- und chemische Beständigkeit. Die Herstellung durch Schmieden und Fräsen gewährleistet eine homogene Metallstruktur ohne Porosität, die den schwersten mechanischen Belastungen standhält.

Das Gasgewinde G ISO 228-1 (BSPP) entspricht den europäischen Normen genau, um eine perfekte Kompatibilität mit allen Standard-Rohrleitungselementen zu gewährleisten. Diese Normierung garantiert eine sichere und dauerhafte Montage ohne Verformungs- oder Abreißrisiko unter Druck. Der Nenndruck von 10 bar ermöglicht den sicheren Einsatz bei den meisten gängigen Haus- und Industrieanwendungen.

Die durch Präzisionsdrehbearbeitung erzielte Oberflächenfinish gibt dem Anschluss ein professionelles Erscheinungsbild und erleichtert das manuelle oder Schlüsseleinschrauben. Der 90-Grad-Winkel wird mit minimaler Toleranz gefräst, um eine perfekte Positionierung in beengten Installationen zu gewährleisten.

Installation, Verwendung und bewährte Praktiken

Die Installation dieses Winkels Außen/Innen erfordert die Einhaltung einiger grundlegender Regeln, um die Dichtheit und Langlebigkeit der Verbindung zu gewährleisten. Vor dem Einschrauben prüfen Sie den Zustand der Gewinde und reinigen Sie diese sorgfältig, um Späne und Verunreinigungen zu entfernen.

Für die Abdichtung stehen Ihnen je nach Anwendung mehrere Optionen zur Verfügung: PTFE-Band für Kaltwasser- und Druckluftanschlüsse, NBR-Elastomerdichtung für hydraulische Anwendungen, Faserdichtung für hohe Temperaturen oder anaerober Klebstoff für dauerhafte Verbindungen. Tragen Sie das Dichtmittel gleichmäßig auf 3 bis 4 Gewindegänge des Außengewindes auf.

Das Anziehen sollte schrittweise und kontrolliert erfolgen: manuelles Einschrauben bis zum Anschlag, dann 2 bis 3 weitere Umdrehungen mit dem Schlüssel je nach Durchmesser. Vermeiden Sie das Überdrehen, das die Gewinde beschädigen oder die Verschraubung verformen könnte. Für temporäre Installationen planen Sie eine einfache Demontage ein, indem Sie bei Bedarf ein Lösemittel verwenden.

Expertenrat und Installationsoptimierung

Erfahrene Fachleute empfehlen, bei der endgültigen Positionierung immer ein leichtes Winkelspiel vorzusehen, um spätere Eingriffe zu erleichtern. Bei vibrationsbelasteten Installationen verhindert die Verwendung eines mittelfesten Schraubensicherungsmittels ein unbeabsichtigtes Lösen.

Um Ihre Installation zu optimieren, kombinieren Sie diesen Winkel mit Geradverschraubungen, T-Stücken und Reduzierstücken der Ezfitt-Reihe, die die gleiche Fertigungsqualität und Normierung teilen. Kugelhähne aus Messing lassen sich perfekt integrieren, um manuell gesteuerte Kreisläufe zu erstellen.

Beachten Sie häufige Fehler: Verwenden Sie niemals eine Flachdichtung auf einem Kegelgewinde, vermeiden Sie die Mischung verschiedener Metalle, die galvanische Korrosion fördert, und halten Sie stets die maximalen Betriebstemperaturen je nach gewähltem Dichtungstyp ein. Im Winter schützen Sie Außeninstallationen durch geeignete Isolierung vor Frost.

Produktsynergien mit unserem Sortiment an PER-, Mehrschicht- oder Kupferrohren ermöglichen die Erstellung leistungsstarker Mischinstallationen, die die Robustheit von Messingverschraubungen mit der einfachen Verlegung moderner Rohre kombinieren.

Technische Daten
