Konischer Innengewindeverschraubungsverschraubungsverschraubung aus verzinktem Temperguss

Konischer Innengewindeverschraubungsverschraubungsverschraubung aus verzinktem Temperguss

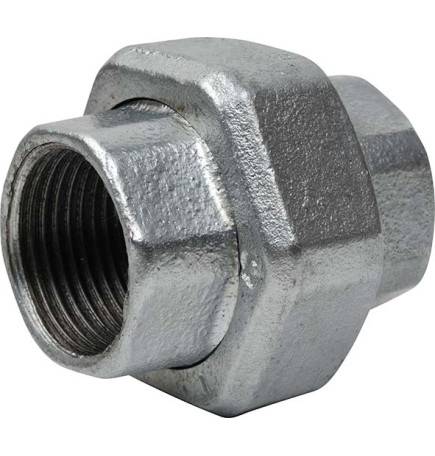

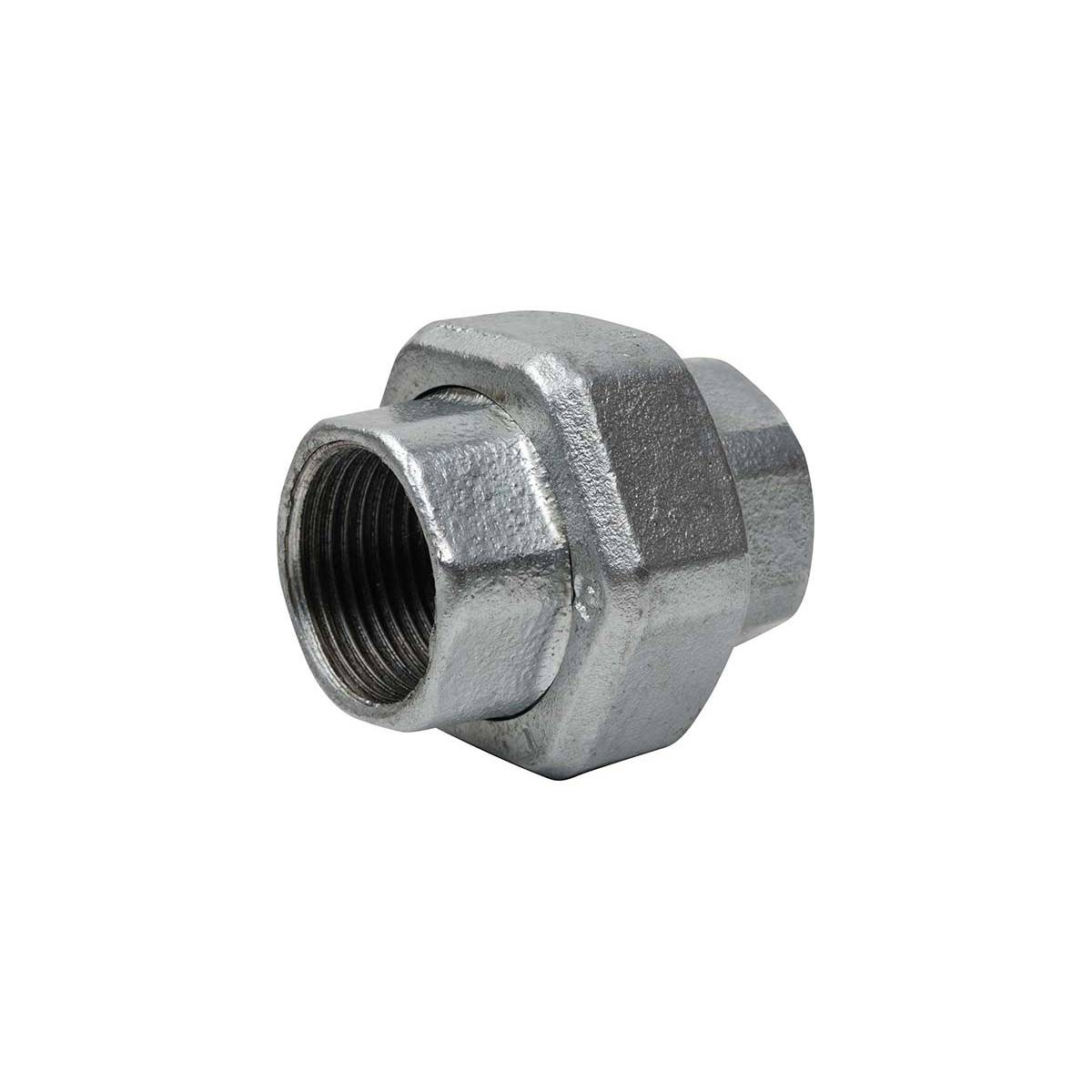

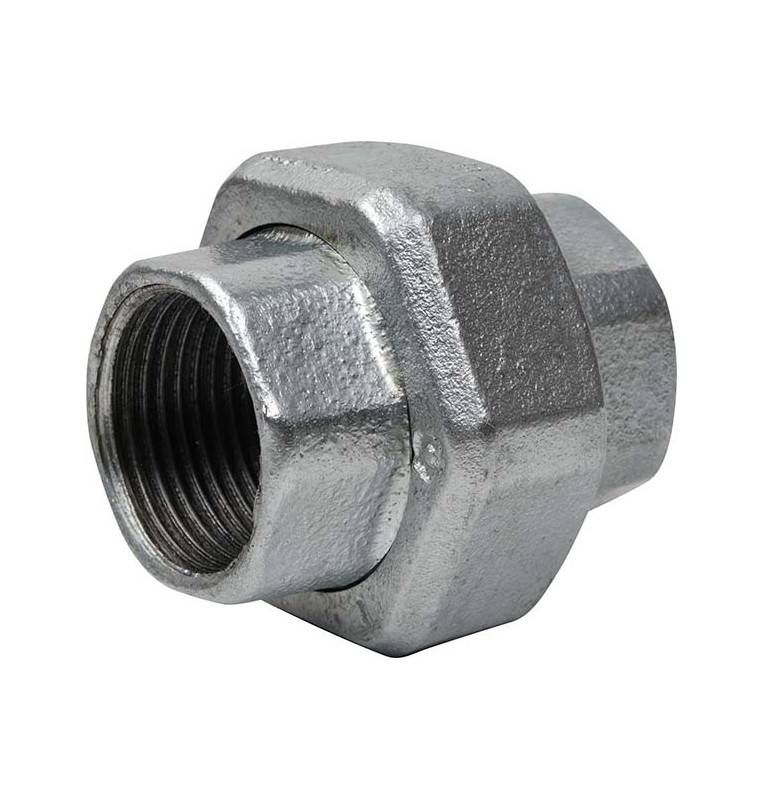

Die konische Verschraubung mit weiblicher und konischer Reichweite aus verzinktem Temperguss ist eine Verbindungs- und Wartungskomponente, die entwickelt wurde, um Ihren Rohrleitungssystemen Flexibilität und Haltbarkeit zu verleihen. Sein Hauptmerkmal ist seine Feuerverzinkungsbeschichtung, die ihm eine außergewöhnliche Korrosionsbeständigkeit verleiht und ihn ideal für feuchte Umgebungen oder Außenanwendungen macht. Diese dreiteilige Verschraubung, die mit einer losen Mutter ausgestattet ist, gewährleistet dank ihres konischen Metall-auf-Metall-Griffs eine wasserdichte und abnehmbare Verbindung , die für Abschnitte des Netzes unerlässlich ist, die eine regelmäßige Wartung oder Inspektion erfordern.

Schlüsselrolle: Die Kunst des einfachen Verbindens und Lösens

Die konische Spannweitenverschraubung ist die perfekte technische Lösung, wenn Sie zwei Rohre oder zwei Ausrüstungsgegenstände (z. B. ein Ventil) starr verbinden müssen, während sie später mühelos getrennt werden können. Anstatt die gesamte Leitung lösen zu müssen, um eine Änderung vorzunehmen, müssen Sie nur die Mittelmutter manipulieren. Das spart wertvolle Zeit bei der Wartung, beim Austausch von Teilen oder beim Ausbau des Netzes und sorgt so für eine schnellere Servicekontinuität .

Korrosionsbeständige Anwendungen und industrielle Ästhetik

Durch die verzinkte Oberfläche eignet sich diese Verschraubung besonders für Umgebungen, in denen der Schutz vor Oxidation von größter Bedeutung ist. Es wird häufig für die Verteilung von Wasser (einschließlich Trinkwassersystemen, die einer Zertifizierungsprüfung unterliegen), Gasen, Dampf und für nicht korrosive Flüssigkeiten und Gase verwendet. Es ist unerlässlich in HLK-Systemen (Heizung, Lüftung und Klimatisierung), die im Freien oder in Feuchträumen installiert werden. Darüber hinaus ist sein silbriges und robustes Aussehen für Industriemöbel sehr gefragt, wo es eine authentische Vintage-Ästhetik und unfehlbare visuelle Solidität verleiht.

Normative Einhaltung und Qualität der Verzinkung

Bei der Herstellung dieser Verbindung wird ein hohes Qualitätsniveau gemäß den internationalen Normen EN 10242 und ISO 49 gewährleistet. Das Basismaterial ist das Tempergusseisen EN-GJMB-350-10, wie es in der Norm EN 1562 festgelegt ist und eine hervorragende mechanische Robustheit garantiert. Die Feuerverzinkungsbehandlung wird mit besonderer Sorgfalt durchgeführt, um eine Zinkschicht mit einer Mindestdicke von mindestens 70 μm (Mikrometern) zu gewährleisten. Dieser Schutz ist eine hochwirksame Korrosionsbarriere , die die Lebensdauer der Armatur auch in aggressiven Umgebungen verlängert.

Doppelte Dichtung und Gewindegenauigkeit

Die Verschraubung bietet eine sichere Verbindung durch zwei Dichtstufen und eine hohe Maßhaltigkeit.

• Die interne Abdichtung erfolgt durch den konischen Sitz (Metall-Metall-Verbindung), der sich beim Anziehen der losen Mutter zusammendrückt und eine hermetische Abdichtung bildet, ohne dass eine zusätzliche Flachdichtung erforderlich ist.

• Das zylindrische Innengewinde (Rp) des Verschraubungskörpers nach ISO 7-1 (BSPT) sorgt für eine dichte Verbindung mit den konischen Außengewinderohren (R). Die freie Mutter verwendet ein Gasgewinde (BSPP) gemäß ISO 228-1.

• Die Qualität des Produkts wird durch strenge Kontrollen zertifiziert: Jede Armatur wird zu 100 % getestet, um ihre Dichtheit beim Verlassen des Werks zu gewährleisten.

Tipps für eine effiziente und sichere Montage

Um einen optimalen Betrieb der verzinkten Verschraubung zu gewährleisten, befolgen Sie diese Installationsempfehlungen:

• Äußere Abdichtung: Tragen Sie immer einen geeigneten Dichtstoff (Gas, PTFE-Band oder Dichtungspaste) auf die konischen Außengewinde (R) auf, die in die beiden weiblichen Enden (Rp) des Verschraubungskörpers eingeschraubt werden.

• Konische Anordnung: Montieren Sie den Körper der Verschraubung und ziehen Sie die lose Mutter manuell und dann mit einem Schraubenschlüssel fest, bis der konische Sitz perfekt zusammengedrückt ist. Für eine Metall-Metall-Abdichtung ohne übermäßigen Kraftaufwand ist eine feste Klemmung erforderlich.

• Steuerung: Bei Druckanwendungen ist eine Dichtheitsprüfung nach dem abschließenden Anziehen zwingend erforderlich.

• Nasse Umgebung: Die verzinkte Beschichtung schützt die Armatur vor Rost, aber es ist immer am besten, die Wasserrückhaltebereiche um die Armatur herum zu begrenzen.

Detaillierte technische Spezifikationen

Die folgende Tabelle enthält eine Zusammenfassung der wichtigsten Spezifikationen dieser Verschraubung:
