Encontrar la válvula de baja presión del aire acondicionado del coche (R12, R134a, R1234yf)

Tiene su bote de gas, su manguera de recarga, abre el capó — y se encuentra frente a un entramado de tubos de aluminio, tapones de plástico de todos los colores, y ya no sabe cuál de estas dos pequeñas tomas es la correcta. Es el bloqueo clásico de todo principiante que quiere gestionar por sí mismo su aire acondicionado. La buena noticia es que una vez que conoce la lógica del circuito, nunca más se equivocará. Esta guía le explica paso a paso cómo identificar con total seguridad la válvula de baja presión de su aire acondicionado del coche, independientemente del refrigerante utilizado — R12, R134a o R1234yf — y cómo gestionar los casos complicados como ciertos vehículos Renault que solo disponen de una única toma de servicio. Encuentre también todo el material adecuado en nuestro catálogo de herramientas de refrigeración.

❄️ Por qué solo nos interesa la baja presión

Antes de buscar físicamente las tomas, es esencial comprender por qué solo se conecta en la baja presión durante una recarga. El aire acondicionado del automóvil funciona según un ciclo cerrado en el que el refrigerante circula pasando por cuatro órganos principales: el compresor, el condensador, el expansor y el evaporador. El compresor aspira el gas en estado gaseoso a baja presión, lo comprime hasta una presión elevada (es el lado de alta presión), luego este gas caliente se licua en el condensador antes de volver al lado de baja presión tras el expansor.

Cuando se recarga un aire acondicionado, se introduce el refrigerante por el lado de aspiración del compresor, es decir, el lado de baja presión. Es el único método seguro para un particular equipado con un simple bote y una manguera: la baja presión está en el lado de aspiración, por lo que el gas del bote puede entrar naturalmente en el circuito en cuanto la presión del bote supere la del circuito. Conectarse a la alta presión del compresor en marcha sería, por el contrario, extremadamente peligroso: la presión del circuito en el lado de descarga puede superar ampliamente la resistencia de un simple bote doméstico, con un riesgo real de explosión. Nunca debe hacerse en un sistema clásico con dos tomas.

❄️ Leer la etiqueta bajo el capó: el primer paso obligatorio

Antes de tocar cualquier cosa, abra el capó y busque la etiqueta del circuito de aire acondicionado. Generalmente está pegada en el depósito de fluido, en el propio compresor, o cerca del condensador. Esta etiqueta indica dos informaciones cruciales: el tipo de refrigerante utilizado (R-12, R-134a o R-1234yf) y la carga nominal en gramos. Estos dos datos determinan qué material utilizar y qué tamaño de conector buscar. Sin esta lectura previa, corre el riesgo de intentar conectar un acoplador incompatible, lo cual es no solo inútil sino potencialmente peligroso.

El tipo de refrigerante depende de la época de fabricación del vehículo. Los coches fabricados antes de 1995 utilizan el R-12, un antiguo refrigerante hoy prohibido para su venta a particulares por su impacto en la capa de ozono. Los vehículos fabricados entre 1995 y finales de 2016 utilizan en su gran mayoría el R-134a. Desde el 1 de enero de 2017, la normativa europea impone el R-1234yf para todos los nuevos modelos. Estos tres gases utilizan conectores de dimensiones diferentes, y esta incompatibilidad voluntaria es una protección: evita introducir accidentalmente el fluido incorrecto en un circuito.

El caso del R-12 merece una atención especial: las dos tomas tienen exactamente el mismo filete 1/4" SAE (7/16"-20 UNF). Por lo tanto, no existe ninguna protección mecánica contra una conexión errónea, al contrario del R-134a y el R-1234yf. En estos vehículos antiguos, la identificación por el diámetro del tubo (descrita a continuación) es absolutamente obligatoria para evitar cualquier riesgo. Consulte nuestra selección de piezas y accesorios de automooción para los conectores adaptados a cada tipo de circuito.

❄️ Localizar físicamente la válvula de baja presión paso a paso

Ahora que conoce su gas, pasemos a la localización concreta. El método más fiable comienza por localizar el compresor de aire acondicionado en el compartimento del motor. El compresor es un órgano cilíndrico, generalmente situado en la parte inferior del motor a un lado, accionado por una correa. Para distinguirlo de los demás órganos (alternador, bomba de dirección, etc.) sin necesidad de un esquema, aquí tiene un truco muy eficaz: arranque el motor sin activar el aire acondicionado. Todos los órganos accionados por la correa giran — excepto el compresor del aire acondicionado, cuyo embrague magnético permanece desactivado. El compresor es, por tanto, el único elemento de la correa cuya polea central permanece inmóvil. Así es fácil de identificar, incluso sin conocer su forma exacta.

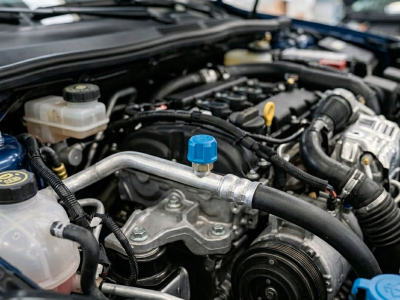

Una vez localizado el compresor, apague el motor y observe los dos tubos de aluminio que están conectados a él. Uno es notablemente más ancho que el otro. El tubo grueso es la línea de baja presión (es la línea de aspiración, que lleva el gas gaseoso hacia el compresor) y el tubo fino es la línea de alta presión (es la línea de descarga, que evacua el gas comprimido hacia el condensador). Esta regla se aplica a todos los vehículos, independientemente del refrigerante. Siga ahora el tubo grueso desde el compresor: sube hacia el evaporador (situado detrás del salpicadero) pasando por algún punto del compartimento del motor. En su recorrido, encontrará una pequeña protuberancia perpendicular al tubo, cubierta con un tapón de plástico. Esa es su toma de servicio de baja presión.

Estas tomas pueden estar en cualquier lugar del compartimento del motor — a veces cerca del compresor, a veces cerca del cortafuegos, a veces ocultas bajo fundas protectoras. Tómese el tiempo necesario para recorrer el tubo en toda su longitud si es preciso. Una vez encontrada la toma, puede verificar que es la correcta presentando simplemente el acoplador de su manguera sobre la toma sin encajarlo: si el diámetro corresponde, el acoplador se desliza y entra fácilmente. Si no entra o es demasiado grande, no es la toma correcta o no es el acoplador correcto. Consulte nuestra gama de conectores para encontrar el acoplador correspondiente a su circuito.

❄️ El caso particular de los vehículos con una sola toma (Renault y similares)

Algunos conductores, en particular de la marca Renault, buscan sus dos tomas de servicio y solo encuentran una. No hay que alarmarse: no es un error ni un olvido de montaje. Ciertos modelos como el Laguna II, el Mégane 2, el Scénic 2 y 3, o el Kangoo 2, han sido diseñados por el fabricante con una sola toma de servicio visible. Y aquí es donde la situación se vuelve desconcertante para alguien que sigue la guía estándar: esta única toma es de tipo alta presión (acoplador de 16 mm), aunque a veces esté colocada físicamente en la línea de baja presión del circuito. En consecuencia, su acoplador de baja presión de 13 mm simplemente no entrará, por mucho que lo intente. Algunas tomas de baja presión Renault miden en efecto 16 mm en lugar de los 13 mm habituales, lo que aún aumenta la confusión.

No debe concluirse de ello que sea imposible recargar estos vehículos uno mismo, ni que se pueda conectar cualquier cosa en una toma de alta presión de un circuito clásico de dos tomas. Estas dos situaciones son fundamentalmente diferentes. En los vehículos Renault con toma única, el fabricante ha previsto esta configuración y existe un acoplador de alta presión de 16 mm o un adaptador AP→BP dedicado que permite conectar una manguera de recarga estándar a esta toma. Este material específico está diseñado para gestionar la diferencia de presión y seguir el procedimiento particular previsto para estos vehículos. Encontrará estos accesorios en nuestra categoría de herramientas de refrigeración.

El procedimiento específico para un vehículo con toma única no es el mismo que para un circuito de dos tomas. Requiere utilizar únicamente el material previsto a tal efecto, respetar escrupulosamente las cantidades indicadas en la etiqueta del vehículo, y nunca intentar la operación con un acoplador inadecuado. Forzar un conector incompatible en una toma bajo presión es no solo inútil sino potencialmente peligroso. En cambio, una vez equipado con el acoplador correcto, la operación es perfectamente realizable con tranquilidad. Si es propietario de uno de estos modelos Renault, la clave es identificar primero que se encuentra en este caso particular — una sola toma visible, de 16 mm — antes de elegir su material. Explore también nuestra gama de fluidos refrigerantes ecológicos compatibles con estos sistemas.

❄️ Elegir el conector adecuado según su situación

Una vez identificada la toma y comprendido el caso, la elección del material se vuelve lógica. Para un vehículo R-12 anterior a 1995, necesita un acoplador de rosca 1/4" SAE (7/16"-20 UNF), y deberá haber identificado previamente la baja presión por el diámetro del tubo, ya que las dos tomas tienen el mismo filete. Para un vehículo R-134a, la manguera de recarga estándar vendida en grandes superficies o en línea está equipada con un acoplador rápido de 13 mm que solo puede encajarse en la toma de baja presión: la protección mecánica hace todo el trabajo por usted. Para un vehículo R-1234yf (desde 2017), los acopladores específicos de 14 mm no son intercambiables con el R-134a — una seguridad adicional, pero que exige tener el utillaje correcto desde el principio.

Para los vehículos Renault o similares con toma única de 16 mm, el acoplador de alta presión adaptado o el adaptador AP→BP es imprescindible. Sin él, simplemente no podrá conectar su manguera, y eso es intencionado. Nunca debe intentar forzar, limar o modificar una toma: los circuitos de aire acondicionado trabajan a presiones significativas y cualquier acceso no controlado puede provocar una proyección de fluido refrigerante a presión. Invertir en el adaptador correcto, disponible en nuestro catálogo de conectores especializados, es el único enfoque razonable para estos vehículos.
