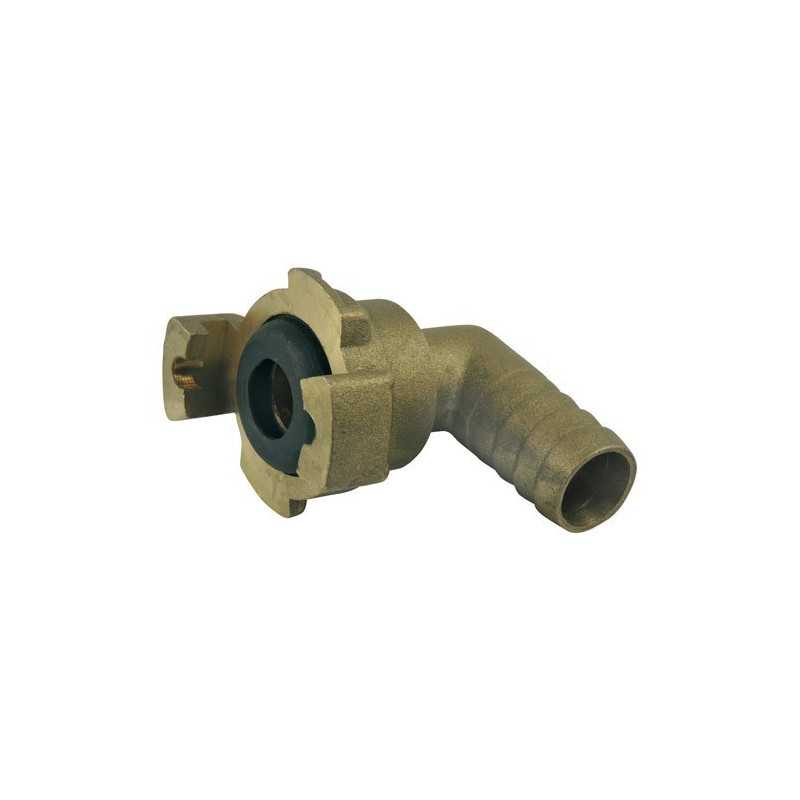

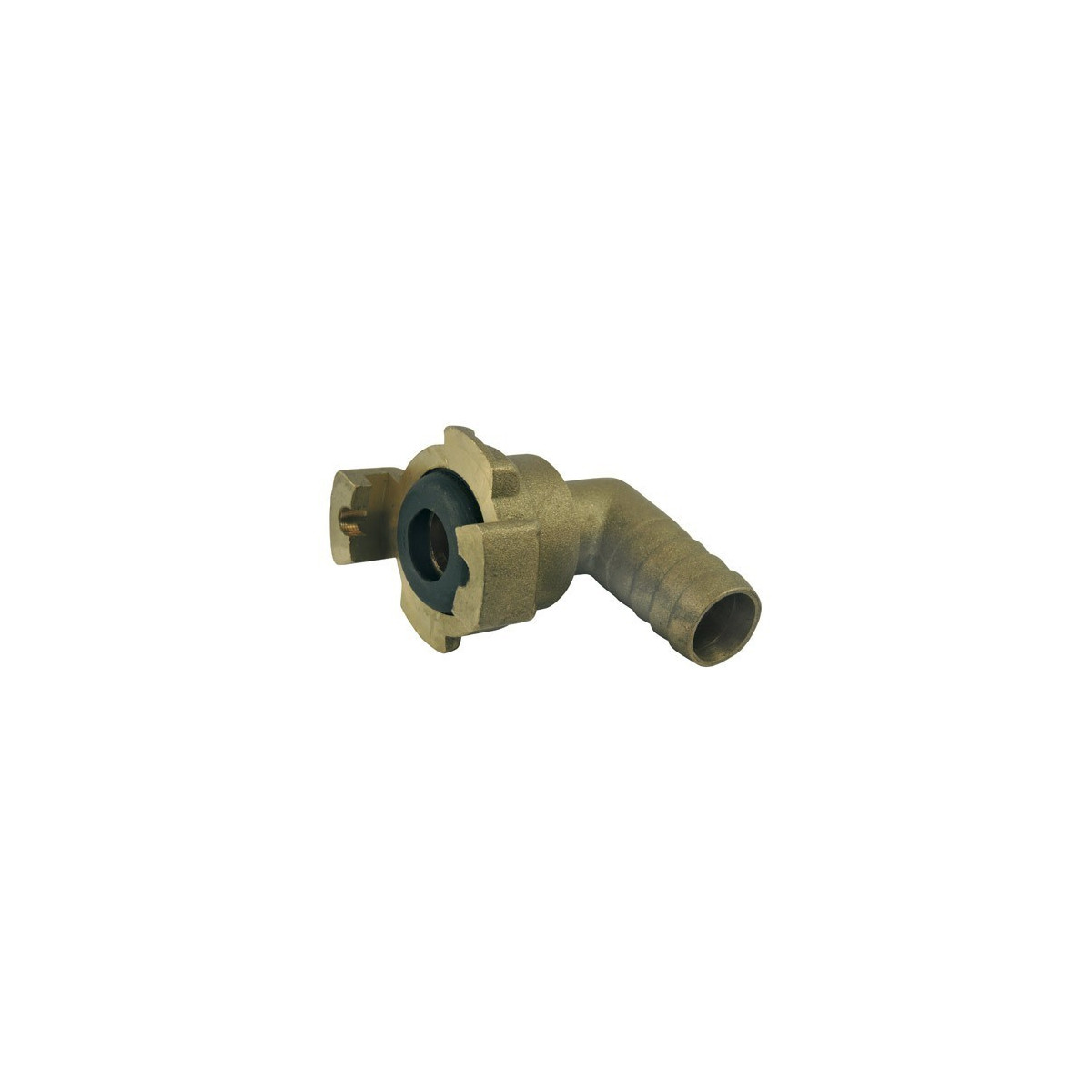

Racor Express giratorio 90° en latón - modelo patentado ® - suministrado con junta montada

Racor Express Giratorio 90° en Latón Matricado - Modelo Patentado ® (Referencia: 526)

Este racor Express giratorio 90° de la marca Ezfitt representa la excelencia técnica en el ámbito de los racores hidráulicos y neumáticos. Diseñado según la norma francesa NF E29-573 con una distancia entre garras de 41 mm, este modelo patentado garantiza una compatibilidad total con todos los racores de la misma norma. Su construcción en latón matricado y su sistema de estanqueidad por doble junta O-ring NBR lo convierten en un componente de elección para los profesionales más exigentes.

Aplicaciones y beneficios

Este racor Express giratorio 90° responde a las necesidades específicas de las instalaciones que requieren un cambio de dirección en ángulo recto con posibilidad de rotación libre. Resulta indispensable en los sistemas de riego profesionales, las instalaciones neumáticas industriales y los circuitos hidráulicos donde el espacio es reducido.

Los paisajistas e instaladores de riego aprecian especialmente su capacidad para facilitar las conexiones en ángulos difíciles, mientras que los técnicos en neumática valoran su robustez frente a presiones elevadas de hasta 10 bares. Su función giratoria permite evitar tensiones mecánicas sobre las mangueras, prolongando así la vida útil de la instalación.

Compatible con agua y aire comprimido, este racor es perfectamente adecuado para aplicaciones estacionales gracias a su resistencia a temperaturas de -10°C a +70°C.

Especificidades técnicas e innovación

El diseño patentado de este racor refleja la innovación de Ezfitt en el ámbito de los racores Express. El latón matricado ofrece una resistencia excepcional a la corrosión y a las solicitaciones mecánicas, garantizando una durabilidad superior a la de las aleaciones estándar.

El sistema de estanqueidad por doble junta O-ring en NBR (Nitrile Butadiène Rubber) asegura una perfecta estanqueidad incluso bajo presión. Esta tecnología permite mantener la estanqueidad durante las rotaciones, evitando fugas y disfuncionamientos.

La espiga ranurada mecanizada con collarín facilita el montaje con una abrazadera (referencia 515/1515), garantizando un ensamblaje seguro y duradero. Las dimensiones respetan escrupulosamente la norma francesa NF E29-573, asegurando una intercambiabilidad perfecta con los equipos existentes.

Su presión nominal PN 10 bares lo hace compatible con la mayoría de las aplicaciones profesionales, mientras que su amplia gama de temperatura permite su uso en todas las estaciones del año.

Instalación y uso práctico

La instalación de este racor Express giratorio 90° requiere una abrazadera adecuada (referencia 515/1515) para fijar la espiga ranurada sobre la manguera. El collarín integrado facilita el posicionamiento y distribuye uniformemente la presión de apriete.

Antes del montaje, verifique el estado de la doble junta O-ring NBR suministrada premontada. Limpie cuidadosamente las superficies de contacto para evitar cualquier contaminación que pueda comprometer la estanqueidad. El montaje se realiza sin herramientas especiales, facilitando las intervenciones de mantenimiento.

La función giratoria permite orientar el racor en la posición deseada tras la instalación, evitando tensiones de torsión sobre las mangueras. Esta característica resulta especialmente útil en espacios confinados o instalaciones complejas.

Para el mantenimiento, una inspección visual periódica de las juntas y del estado general del racor es suficiente. El latón matricado no requiere ningún tratamiento especial, pero evite los choques térmicos bruscos para preservar la integridad de las juntas.

Consejos, sinergias y recomendaciones de expertos

Para optimizar las prestaciones de este racor Express giratorio 90°, asócielo sistemáticamente con abrazaderas de calidad (referencia 515/1515). Un apriete incorrecto puede comprometer la estanqueidad y dañar la espiga ranurada.

En las instalaciones de riego, combine este racor con válvulas Express de la misma serie para crear circuitos modulares fácilmente desmontables. Este enfoque facilita el mantenimiento invernal y permite modificaciones rápidas de los circuitos.

Para las aplicaciones neumáticas, prevea un sistema de purga aguas arriba para evacuar la humedad susceptible de dañar las juntas NBR a largo plazo. Evite las sobrepresiones bruscas que podrían superar el límite PN 10 bares.

Los profesionales recomiendan constituir un stock de piezas de repuesto, especialmente las juntas O-ring NBR, para asegurar la continuidad del servicio. La estandarización según la norma NF E29-573 garantiza la disponibilidad de los componentes.

En entorno exterior, proteja los racores del hielo prolongado que podría fragilizar las juntas, aunque la gama de temperatura descienda hasta -10°C. Un vaciado completo sigue siendo la mejor prevención contra las heladas.

Características técnicas
