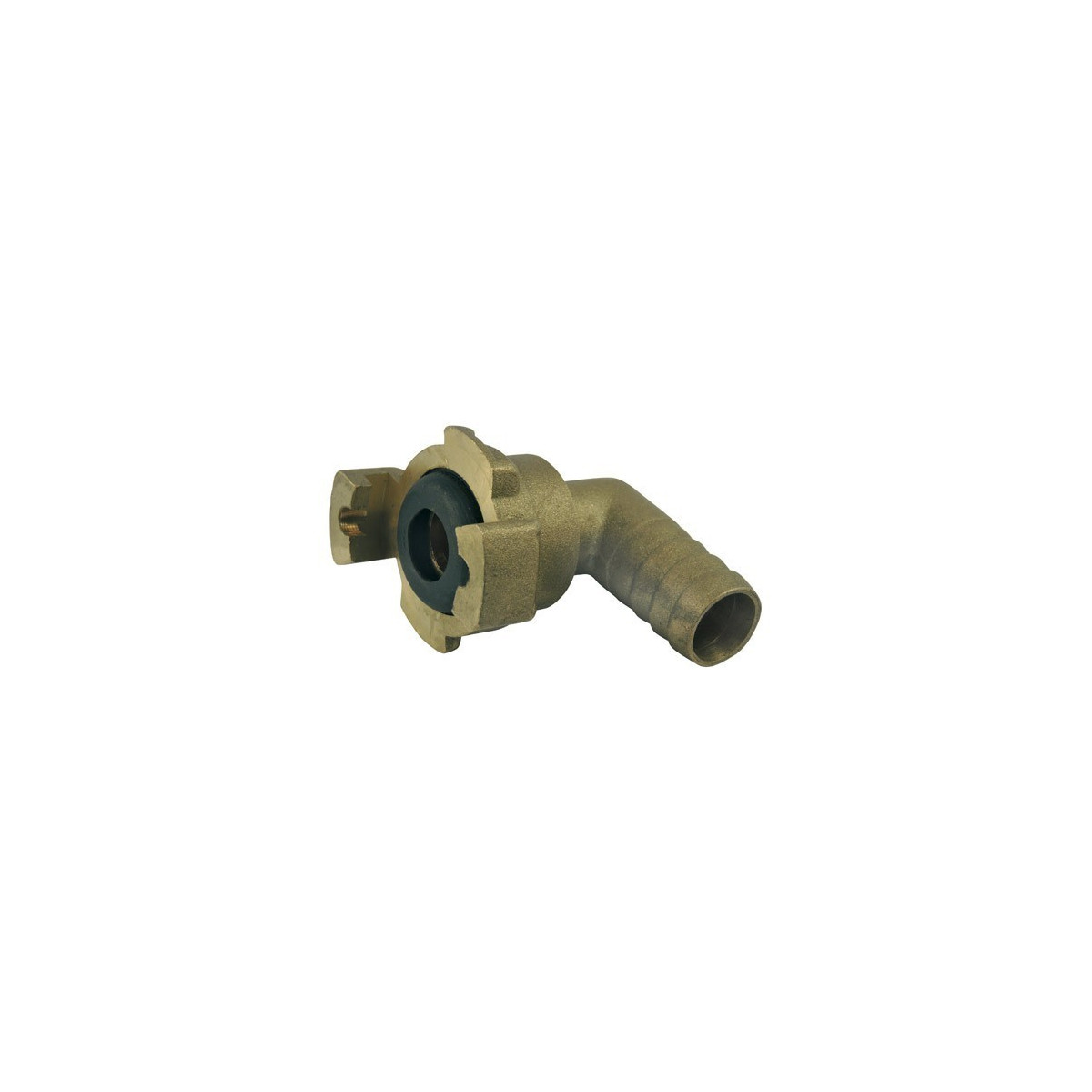

Drehbarer 90° Express-Schnellkupplung aus Messing - patentiertes Modell ® - mit montierter Dichtung geliefert

Drehbare 90° Express-Schnellkupplung aus Messing - Patentiertes Modell ® (Referenz: 526)

Diese drehbare 90° Express-Schnellkupplung der Marke Ezfitt steht für technische Exzellenz im Bereich hydraulischer und pneumatischer Kupplungen. Entwickelt nach der französischen Norm NF E29-573 mit einem Klauenabstand von 41 mm, garantiert dieses patentierte Modell vollständige Kompatibilität mit allen Kupplungen derselben Norm. Die Ausführung aus Messing-Schmiedelegierung und das Dichtungssystem mit doppeltem NBR-O-Ring machen es zu einem bevorzugten Bauteil für anspruchsvolle Fachleute.

Anwendungen und Vorteile

Diese drehbare 90° Express-Schnellkupplung erfüllt die spezifischen Anforderungen von Installationen, die eine Richtungsänderung im rechten Winkel mit freier Rotationsmöglichkeit erfordern. Sie ist unverzichtbar in professionellen Bewässerungssystemen, industriellen Pneumatikanlagen und Hydraulikkreisläufen, wo der Platz begrenzt ist.

Landschaftsgärtner und Bewässerungsinstallateure schätzen besonders die Fähigkeit, Anschlüsse in schwierigen Winkeln zu erleichtern, während Pneumatiktechniker die Robustheit gegenüber Drücken bis zu 10 bar schätzen. Die Drehfunktion verhindert mechanische Belastungen an den Schläuchen und verlängert so die Lebensdauer der Anlage.

Kompatibel mit Wasser und Druckluft, eignet sich diese Kupplung dank ihrer Temperaturbeständigkeit von -10°C bis +70°C hervorragend für saisonale Anwendungen.

Technische Besonderheiten und Innovation

Die patentierte Konstruktion dieser Kupplung zeugt von der Innovation von Ezfitt im Bereich der Express-Schnellkupplungen. Das Messing-Schmiedestück bietet außergewöhnliche Korrosionsbeständigkeit und mechanische Belastbarkeit und garantiert eine überlegene Langlebigkeit gegenüber Standardlegierungen.

Das Dichtungssystem mit doppeltem NBR-O-Ring (Nitril-Butadien-Kautschuk) gewährleistet eine perfekte Abdichtung auch unter Druck. Diese Technologie ermöglicht es, die Dichtheit bei Rotationen aufrechtzuerhalten und Leckagen sowie Fehlfunktionen zu vermeiden.

Der geriffelte Tüllenstutzen mit Bund erleichtert die Montage mit einer Schlauchschelle (Referenz 515/1515) und gewährleistet eine sichere und dauerhafte Verbindung. Die Abmessungen entsprechen genau der französischen Norm NF E29-573 und gewährleisten eine perfekte Austauschbarkeit mit vorhandenen Komponenten.

Der Nenndruck PN 10 bar macht ihn mit der Mehrzahl professioneller Anwendungen kompatibel, während der erweiterte Temperaturbereich einen ganzjährigen Einsatz ermöglicht.

Installation und praktische Anwendung

Die Installation dieser drehbaren 90° Express-Schnellkupplung erfordert eine geeignete Schlauchschelle (Referenz 515/1515), um den geriffelten Tüllenstutzen am Schlauch zu befestigen. Der integrierte Bund erleichtert die Positionierung und verteilt den Anpressdruck gleichmäßig.

Überprüfen Sie vor der Montage den Zustand des doppelten NBR-O-Rings, der vorinstalliert geliefert wird. Reinigen Sie die Kontaktflächen sorgfältig, um Verunreinigungen zu vermeiden, die die Dichtheit beeinträchtigen könnten. Die Montage erfolgt ohne Spezialwerkzeug und erleichtert Wartungsarbeiten.

Die Drehfunktion ermöglicht es, die Kupplung nach der Installation in die gewünschte Position zu bringen und Torsionsbelastungen auf die Schläuche zu vermeiden. Diese Eigenschaft ist besonders nützlich in beengten Räumen oder komplexen Anlagen.

Für die Wartung genügt eine regelmäßige Sichtprüfung der Dichtungen und des allgemeinen Zustands der Kupplung. Das Messing-Schmiedestück erfordert keine besondere Behandlung, vermeiden Sie jedoch plötzliche Temperaturschocks, um die Unversehrtheit der Dichtungen zu erhalten.

Tipps, Synergien und Expertenratschläge

Um die Leistung dieser drehbaren 90° Express-Schnellkupplung zu optimieren, kombinieren Sie sie systematisch mit hochwertigen Schlauchschellen (Referenz 515/1515). Eine falsche Anzugsmoment kann die Dichtheit beeinträchtigen und den geriffelten Tüllenstutzen beschädigen.

In Bewässerungsanlagen kombinieren Sie diese Kupplung mit Express-Ventilen derselben Serie, um modulare, leicht demontierbare Kreisläufe zu erstellen. Dieser Ansatz erleichtert die Winterwartung und ermöglicht schnelle Änderungen der Kreisläufe.

Für pneumatische Anwendungen planen Sie ein Entwässerungssystem vorgelagert ein, um Feuchtigkeit abzuleiten, die die NBR-Dichtungen langfristig beschädigen könnte. Vermeiden Sie plötzliche Druckspitzen, die den Grenzdruck von PN 10 bar überschreiten könnten.

Fachleute empfehlen, einen Vorrat an Ersatzteilen anzulegen, insbesondere NBR-O-Ringe, um die Betriebskontinuität sicherzustellen. Die Standardisierung nach der Norm NF E29-573 gewährleistet die Verfügbarkeit der Komponenten.

In Außenumgebungen schützen Sie die Kupplungen vor längerem Frost, der die Dichtungen schwächen könnte, auch wenn der Temperaturbereich bis -10°C reicht. Eine vollständige Entleerung bleibt der beste Schutz gegen Frost.
