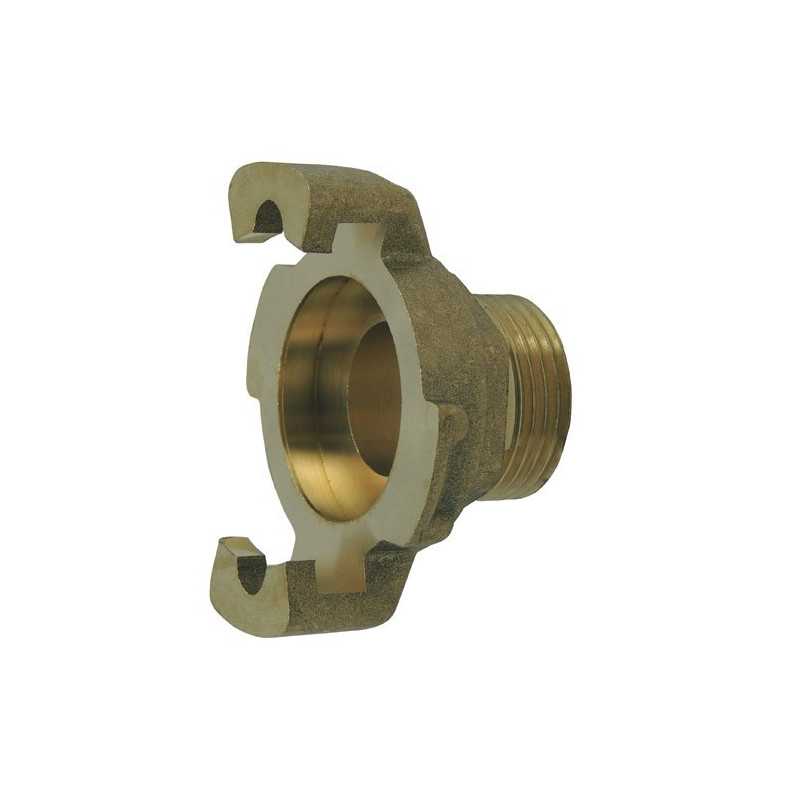

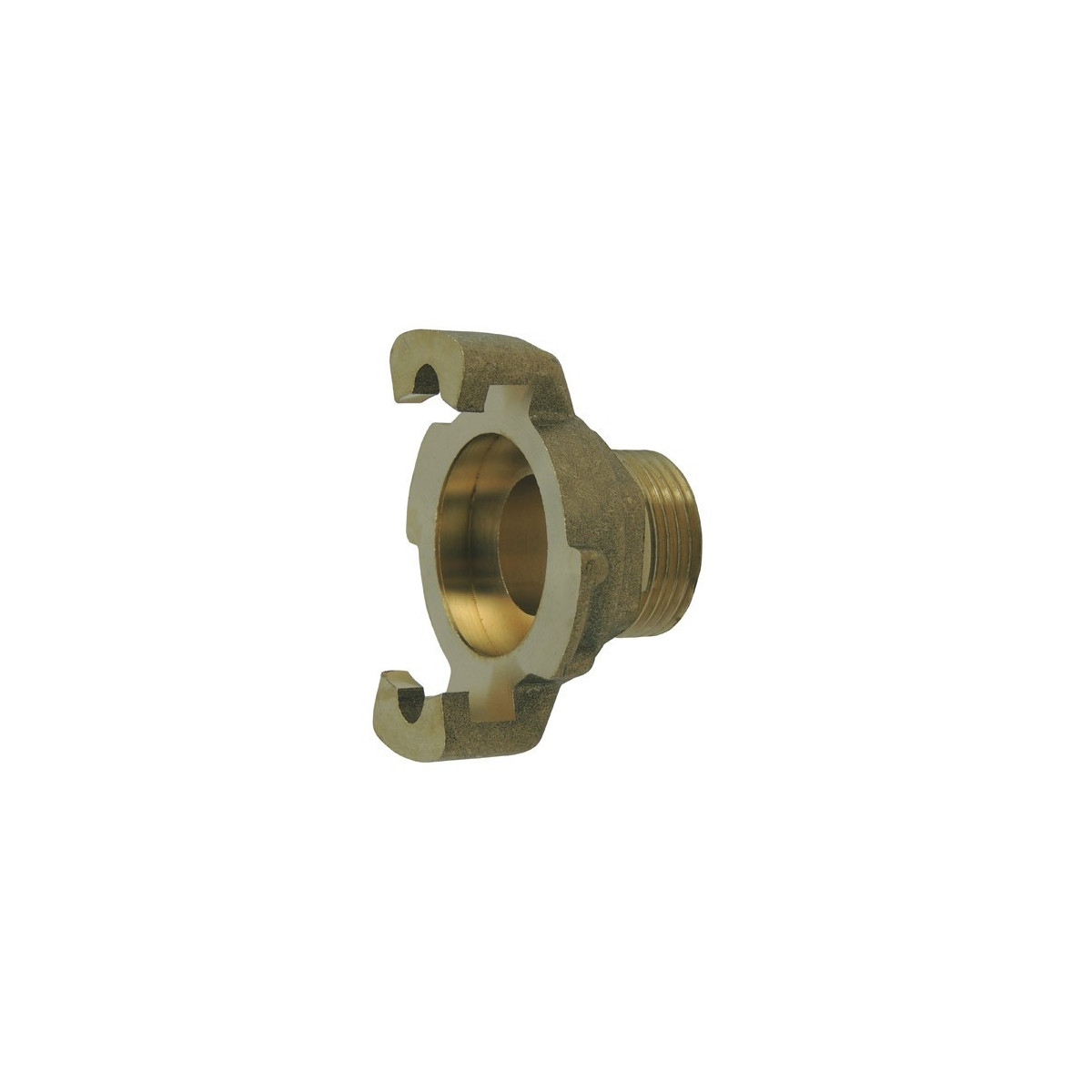

Schnellkupplung aus Messing mit Gewindestutzen, ohne Dichtung

Schnellkupplung Ezfitt aus Messing mit Gewindestutzen (Referenz: 712) repräsentiert die technische Referenzlösung für schnelle und sichere Verbindungen. Diese Schwerserie-Kupplung entspricht der französischen Norm NF E29-573 und gewährleistet vollständige Kompatibilität mit allen konformen Schnellkupplungen des französischen Marktes. Ihre Konstruktion aus geprägtem Messing und der Gewindestutzen ohne Dichtung machen sie zu einem unverzichtbaren Element in professionellen hydraulischen und pneumatischen Anlagen.

Anwendungen und Einsatzbereiche

Die Schnellkupplung 712 richtet sich vorrangig an Fachleute aus Sanitär, Industrie und Landwirtschaft, die schnelle und zuverlässige Verbindungen benötigen. Im Sanitärbereich erleichtert sie temporäre Anschlüsse bei Wartungsarbeiten oder Notfalleingriffen an Trinkwassernetzen. Im industriellen Bereich eignet sie sich hervorragend für Druckluftkreisläufe bis 10 bar und ermöglicht häufiges Trennen von Druckluftwerkzeug ohne Druckverlust.

Landwirte schätzen sie besonders für mobile Bewässerungssysteme, bei denen schnelle Montage und Demontage einen entscheidenden Vorteil darstellen. Werkstätten verwenden sie ebenfalls zur Versorgung von tragbaren Kompressoren, Reifenfüllpistolen und Druckluftwerkzeug. Ihre Robustheit erlaubt intensiven Einsatz im professionellen Umfeld, während ihre Benutzerfreundlichkeit auch Heimwerkern für private Projekte zugutekommt.

Technische Besonderheiten und Innovation

Die Konstruktion nach Norm NF E29-573 gewährleistet einen Klauenabstand von 41 mm, eine standardisierte Abmessung, die vollständige Austauschbarkeit mit allen konformen Schnellkupplungen sicherstellt. Das verwendete geprägte Messing bietet eine außergewöhnliche Korrosions- und mechanische Belastungsbeständigkeit, die gegossenen oder gelöteten Versionen überlegen ist. Diese Fertigungstechnik verleiht der Kupplung eine homogene Dichte und eliminiert Porositätsrisiken.

Der gefräste gerippte Schaft weist präzise kalibrierte Rillen auf, die den Halt des Flexschlauchs optimieren. Der integrierte Bund erleichtert die Montage mit Schlauchschelle Referenz 515/1515 und schafft eine verstärkte mechanische Verbindung. Das Gasgewinde ISO 228-1 entspricht internationalen Standards und ermöglicht die direkte Verschraubung mit Armaturen, Ventilen und genormten Zubehörteilen.

Der erweiterte Temperaturbereich (-10°C bis +70°C) deckt die meisten gängigen Anwendungen ab, während der Nenndruck PN 10 die Anforderungen häuslicher und halbindustrieller Netze erfüllt.

Montage und Verwendung

Die Montage der Schnellkupplung 712 erfordert kein Spezialwerkzeug. Auf der Gewindeseite direkt auf das entsprechende Männchen schrauben, dabei die Drehrichtung beachten und ein moderates Drehmoment anlegen, um Gewindebeschädigungen zu vermeiden. Das Fehlen einer integrierten Dichtung ermöglicht das Hinzufügen einer dem geführten Medium angepassten Dichtung: Teflon für Wasser, NBR-Dichtung für Druckluft.

Für die Verbindung auf der gerippten Schaftseite den Flexschlauch bis zum Anschlag des Bundes einführen, dann die Schlauchschelle in der vorgesehenen Nut positionieren. Schrauben abwechselnd und schrittweise anziehen, um den Druck gleichmäßig zu verteilen. Die Dichtheit durch schrittweise Druckerhöhung prüfen.

Die Wartung beschränkt sich auf eine regelmäßige Reinigung mit nicht korrosivem Entfetter und die Sichtprüfung von Gewinde und Rillen. Bei Kalkablagerungen reicht ein Einweichen in haushaltsüblicher Entkalkungslösung aus, um den Oberflächenzustand wiederherzustellen.

Expertenratschläge und Synergien

Um die Leistung der Schnellkupplung 712 zu optimieren, kombinieren Sie diese systematisch mit der Schlauchschelle Referenz 515/1515 aus unserem Katalog. Diese Kombination gewährleistet eine homogene Klemmung und verhindert Leckagen unter Druck. Bei pneumatischen Anwendungen bevorzugen Sie armierte PVC- oder Polyurethanschläuche, deren Steifigkeit die Rillen der Kupplung optimal ergänzt.

Ein professioneller Tipp: Markieren Sie beim ersten Einbau die optimale Einschubtiefe des Schlauchs mit einem Filzstift. Diese visuelle Referenz beschleunigt spätere Demontage- und Montagevorgänge erheblich. Für Außenanlagen tragen Sie eine dünne Schicht Silikonfett auf die Gewinde auf, um witterungsbedingtes Festfressen zu verhindern.

Vermeiden Sie auf jeden Fall das Überdrehen, das Gewinde verformt und die Dichtheit beeinträchtigt. Bei anhaltenden Leckagen prüfen Sie zuerst den Zustand der Dichtung und die Sauberkeit der Kontaktflächen, bevor Sie die Kupplung selbst in Frage stellen. Für saisonale Anwendungen (sommerliche Bewässerung) demontieren und frostgeschützt lagern, um die Lebensdauer der Teile zu erhalten.
