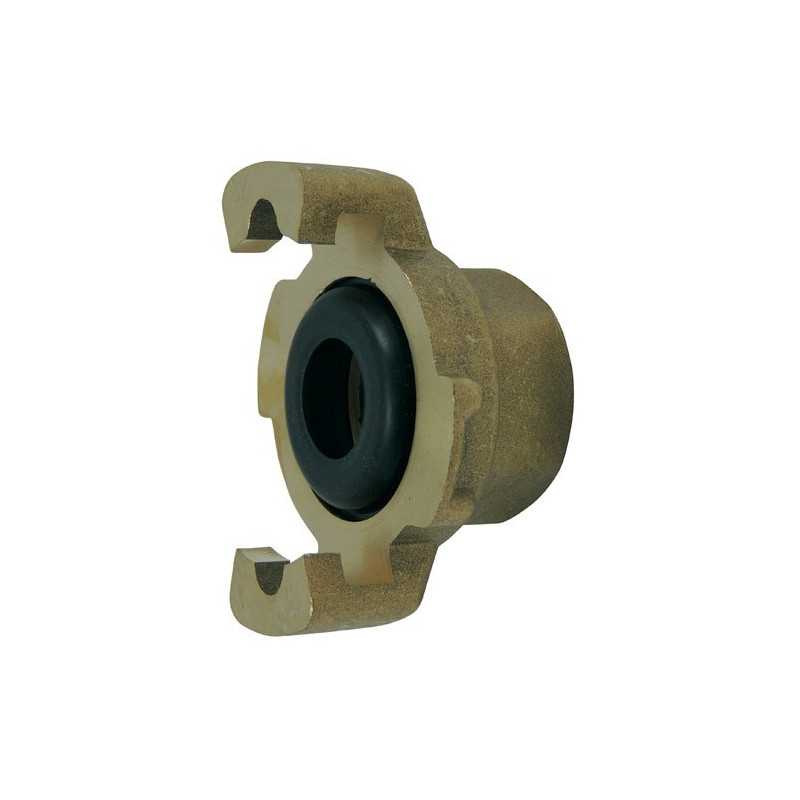

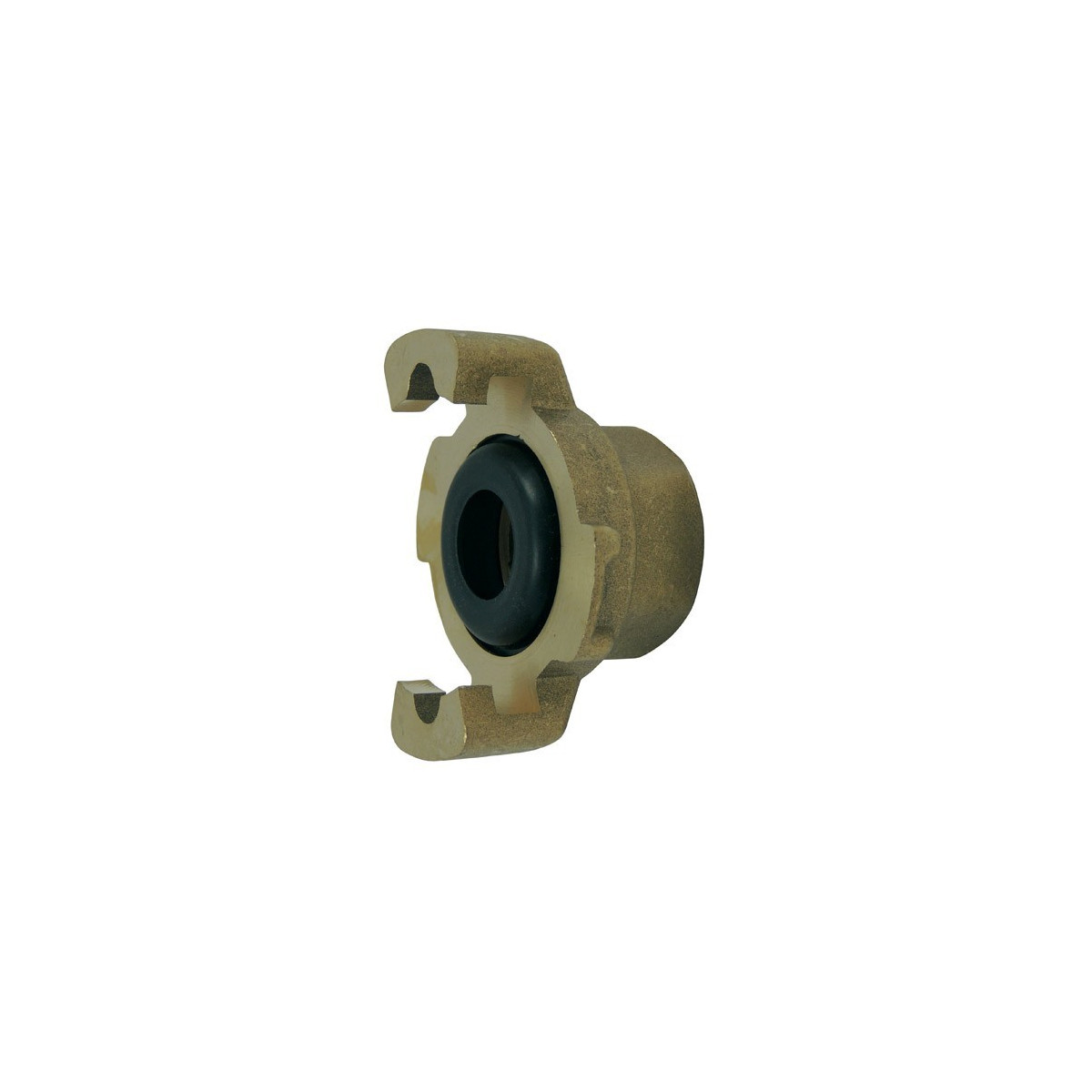

Schnellkupplung mit Innengewinde-Anschluss, mit montierter Dichtung

Schnellkupplung mit Innengewinde-Anschluss und montierter Dichtung Ezfitt (Referenz: 511) stellt die professionelle Schnellverbindungslösung für Ihre Wasser- und Druckluftanlagen dar. Entwickelt nach der strengen französischen Norm NF E29-573, integriert diese Schwerserie-Kupplung aus Gesenkbrassmessing eine vorinstallierte NBR-Lippendichtung für sofortige und dauerhafte Abdichtung. Ihre robuste Konstruktion und fortschrittlichen technischen Eigenschaften machen sie zum idealen Begleiter für anspruchsvolle Fachleute.

Anwendungen und Einsatzbereiche

Diese Schnellkupplung findet ihren Platz in zahlreichen professionellen Umgebungen dank ihrer Vielseitigkeit. In der Industrie ausgestattet sie Druckluftnetze in Produktionswerkstätten, Tankstellen und Kfz-Werkstätten. Ihre Wasser-Luft-Kompatibilität macht sie unverzichtbar für gemischte Installationen.

Der Agrarsektor setzt sie massiv für Bewässerungssysteme, Pflanzenschutzgeräte und Waschwasseranlagen ein. Kommunen und technische Dienste verwenden sie für ihre Wasserverteilungsnetze, öffentliche Brunnen und die Bewässerung von Grünanlagen. Ihre Robustheit macht sie auch zur bevorzugten Wahl für maritime und hafenbezogene Anwendungen.

Technische Besonderheiten und Innovation

Die Konstruktion nach der Norm NF E29-573 mit einem Klauen-Abstand von 41 mm gewährleistet universelle Kompatibilität mit allen Schnellkupplungen desselben Standards. Diese Normierung sichert die Austauschbarkeit und vereinfacht die Wartung bestehender Anlagen. Das gewählte Gesenkbrassmessing bietet überlegene Korrosionsbeständigkeit und mechanische Festigkeit.

Die vorinstallierte Typ-A-Lippendichtung aus NBR (Nitril-Butadien-Kautschuk) ist ein wesentlicher Vorteil. Dieser Elastomerwerkstoff bietet ausgezeichnete Beständigkeit gegen Kohlenwasserstoffe, Ozon und thermische Schwankungen. Der Durchgang von 15 mm Durchmesser optimiert den Durchfluss bei gleichzeitig perfekter Abdichtung.

Der geriffelte Tülle mit Bund ermöglicht eine sichere Montage auf Schläuchen. Diese Konstruktion verhindert unbeabsichtigte Trennungen unter Druck und erleichtert Wartungsarbeiten. Das Gasgewinde ISO 228-1 entspricht internationalen Standards für erweiterte Kompatibilität.

Montage und Inbetriebnahme

Die Installation der Kupplung 511 erfordert einige Vorsichtsmaßnahmen zur Optimierung der Leistung. Vor der Montage prüfen Sie den Zustand der vorinstallierten Dichtung und reinigen Sie die Kontaktflächen sorgfältig. Das Innengewinde muss frei von Spänen und Schmutz sein.

Für den Anschluss an einen Schlauch schieben Sie die Schlauchschelle auf, bevor Sie den Schlauch bis zum Bund auf die geriffelte Tülle aufstecken. Ziehen Sie die Schelle schrittweise an, um eine gleichmäßige Befestigung ohne übermäßige Verformung des Schlauchs zu gewährleisten. Ein moderates Anzugsdrehmoment genügt dank der Riffelung, die für Halt sorgt.

Die Schnellverbindung erfolgt durch einfaches Einrasten bis zum Verriegelungsklick. Überprüfen Sie, ob die Klauen vollständig eingerastet sind, bevor Sie Druck anlegen. Ein Dichtheitstest bei reduziertem Druck wird vor dem Nennbetrieb empfohlen.

Expertenhinweise und Produktsynergien

Um die Lebensdauer Ihrer Anlagen zu maximieren, halten Sie die Temperatur- (-10°C / +70°C) und Druckgrenzen (PN 10 bar) strikt ein. Bei regelmäßiger Exposition gegenüber extremen Temperaturen überprüfen Sie den Zustand der NBR-Dichtung regelmäßig.

Ergänzen Sie Ihre Installation mit den Schlauchschellen 515/1515, die speziell für diese Kupplung entwickelt wurden. Diese Schellen gewährleisten optimalen Halt ohne Überziehrisiko. Für stark beanspruchte Installationen bevorzugen Sie textilarmierte Schläuche, die höheren Drücken besser standhalten.

In industriellen Umgebungen vermeiden Sie Biegebeanspruchungen an der Kupplung, indem Sie Zwischenstützen vorsehen. Für saisonale Anwendungen entleeren Sie den Kreislauf vollständig vor Frostperioden, um die Unversehrtheit der Dichtungen zu erhalten.

Die universelle Kompatibilität mit der Norm NF E29-573 ermöglicht es Ihnen, verschiedene Marken in Ihrer Installation zu kombinieren. Diese Austauschbarkeit erleichtert Notfallreparaturen und optimiert die Lagerhaltung.

Technische Daten
