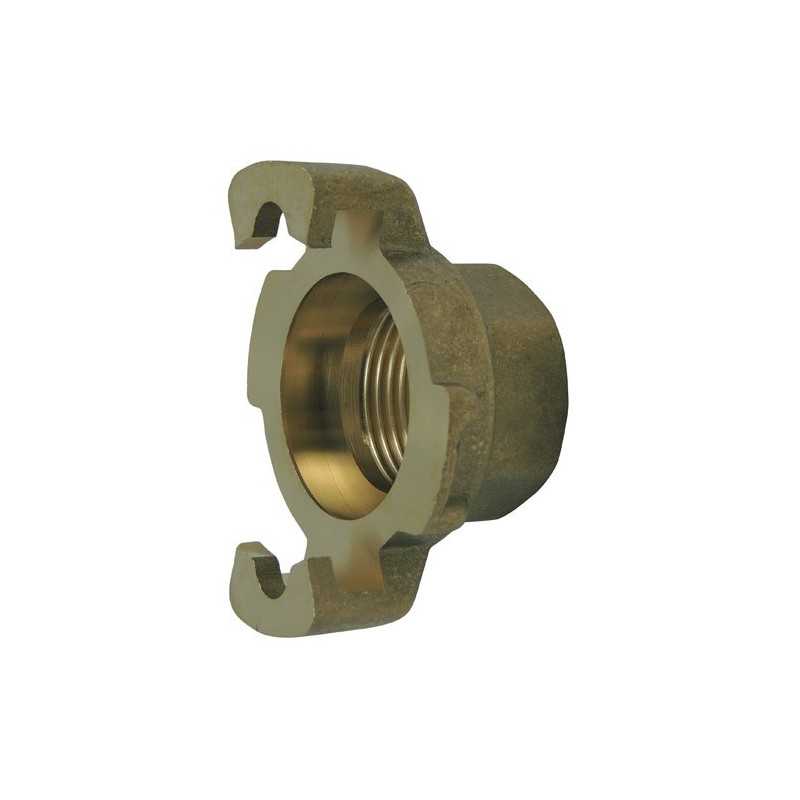

Schnellkupplung mit Innengewinde-Anschlussstück, ohne Dichtung, aus Messing

Ezfitt Schnellkupplung mit Innengewinde-Anschlussstück ohne Dichtung aus Messing (Referenz: 711) steht für Exzellenz in der professionellen Hydraulik- und Pneumatikverbindungstechnik. Entwickelt gemäß den strengen Anforderungen der französischen Norm NF E29-573, bietet diese Schwerserie-Kupplung eine zuverlässige und langlebige Verbindungslösung für Ihre industriellen und häuslichen Anlagen. Die Herstellung aus gesenkgeschmiedetem Messing verleiht ihr außergewöhnliche Korrosionsbeständigkeit und mechanische Belastbarkeit.

Anwendungen und Einsatzbereiche

Diese Ezfitt Schnellkupplung ist perfekt geeignet für Kaltwasser- und Druckluftinstallationen in zahlreichen Branchen. Klempner, Industrieinstallateur und Bewässerungsfachleute nutzen sie für schnelle und sichere Verbindungen in ihren Verteilnetzen. Die Ausführung mit Innengewinde-Anschlussstück ermöglicht eine direkte Verbindung mit Gewindeelementen und vermeidet den Einsatz von Zwischenstücken.

In der Industrie findet diese Kupplung ihren Platz in Kühlkreisläufen, Hochdruckreinigungssystemen und pneumatischen Werkstattanlagen. Für Privatanwender eignet sie sich ideal für automatische Bewässerungssysteme, Anschlüsse für Haushaltskompressoren und Schwimmbadinstallationen. Ihre Fähigkeit, Temperaturen von -10°C bis +70°C standzuhalten, macht sie in jeder Jahreszeit einsetzbar, auch in anspruchsvollsten Umgebungen.

Technische Besonderheiten und Innovation

Die französische Norm NF E29-573 stellt strenge Qualitätskriterien, die diese Kupplung gewissenhaft erfüllt. Der Klauenabstand von 41 mm gewährleistet eine vollständige Kompatibilität mit allen Schnellkupplungen derselben Norm und ermöglicht so eine vollständige Austauschbarkeit in bestehenden Anlagen. Diese Standardisierung erlaubt es Fachleuten, verschiedene Marken ohne Inkompatibilitätsrisiko zu kombinieren.

Das verwendete gesenkgeschmiedete Messing bietet eine überlegene mechanische Festigkeit gegenüber herkömmlichem Gussmessing. Dieses Warmgesenkschmiedeverfahren verdichtet die Metallstruktur und eliminiert Porositäten, wodurch eine einwandfreie Dichtigkeit unter Druck gewährleistet wird. Der gefräste gerippte Schaft mit Bund erleichtert die Montage mit Schlauchschelle und sorgt für optimalen mechanischen Halt.

Das Gasgewinde ISO 228-1 (ehemals paralleles BSP) entspricht den internationalen Standards für Zylindergewinde. Diese Norm gewährleistet die Abdichtung durch Metall und nicht durch das Gewinde, weshalb ein Dichtungsmittel oder eine geeignete Dichtungsmasse erforderlich ist. Der Nenndruck von PN 10 bar erlaubt den Einsatz in den meisten Standard-Haus- und Industrienetzen.

Montage und Verwendung

Die Installation dieser Schnellkupplung erfolgt in zwei Hauptschritten. Zunächst schrauben Sie das Innengewinde-Anschlussstück auf das zu verbindende Element und verwenden dabei ein geeignetes Dichtungsmittel (Dichtungspaste, Teflon oder Hanf je nach Anwendung). Ziehen Sie es mit einem Schraubenschlüssel fest und halten Sie dabei das empfohlene Anzugsmoment ein, um eine Beschädigung des Gewindes zu vermeiden.

Im zweiten Schritt stecken Sie das entsprechende Buchsenelement ein und drücken es entschlossen bis zum charakteristischen Einrastgeräusch. Die internen Klauen ziehen sich zurück und positionieren sich automatisch neu, um die Verbindung zu verriegeln. Zum Trennen ziehen Sie einfach am Entriegelungsring, während Sie das gesteckte Element herausziehen.

Die Wartung beschränkt sich auf eine regelmäßige Reinigung der Kontaktflächen und die Überprüfung des Zustands der Klauen. Bei intensivem Einsatz kontrollieren Sie regelmäßig die Dichtigkeit der Verbindungen und ersetzen Sie die Dichtungen bei Bedarf. Vermeiden Sie starke Stöße und übermäßige Verdrehungen, die den Verriegelungsmechanismus beschädigen könnten.

Expertenratschläge und Produktsynergien

Um die Leistung dieser Schnellkupplung zu optimieren, kombinieren Sie sie mit der Schlauchschelle Referenz 515/1515, die speziell für ihren Bund entwickelt wurde. Diese Kombination gewährleistet eine einwandfreie Befestigung an flexiblen und halbstarren Schläuchen. Bevorzugen Sie Edelstahlschellen für Außen- oder korrosive Anwendungen.

Achten Sie darauf, den Nenndruck von 10 bar nicht zu überschreiten, insbesondere bei Dichtigkeitstests, die vorübergehende Druckspitzen erzeugen können. Für Hochdruckanwendungen wählen Sie Kupplungen der Extra-Schwerserie. In aggressiven Umgebungen (Meerwasser, Chemikalien) überprüfen Sie die Verträglichkeit des Messings mit dem transportierten Medium.

Fachleute empfehlen, einen Vorrat an Kupplungen verschiedener Durchmesser anzulegen, um Wartungsanforderungen schnell erfüllen zu können. Die Standardisierung NF E29-573 erlaubt die Kombination verschiedener Marken ohne Risiko. Denken Sie auch an Reduzierkupplungen für die Anpassung verschiedener Durchmesser und an Stopfen zum vorübergehenden Absperren von Kreisläufen bei Arbeiten.

Technische Eigenschaften
