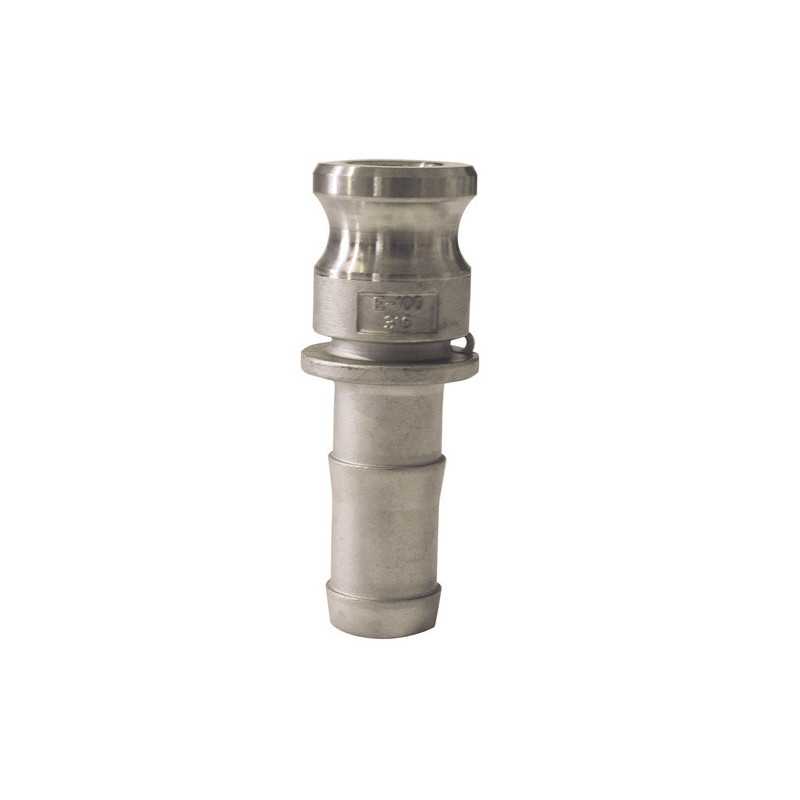

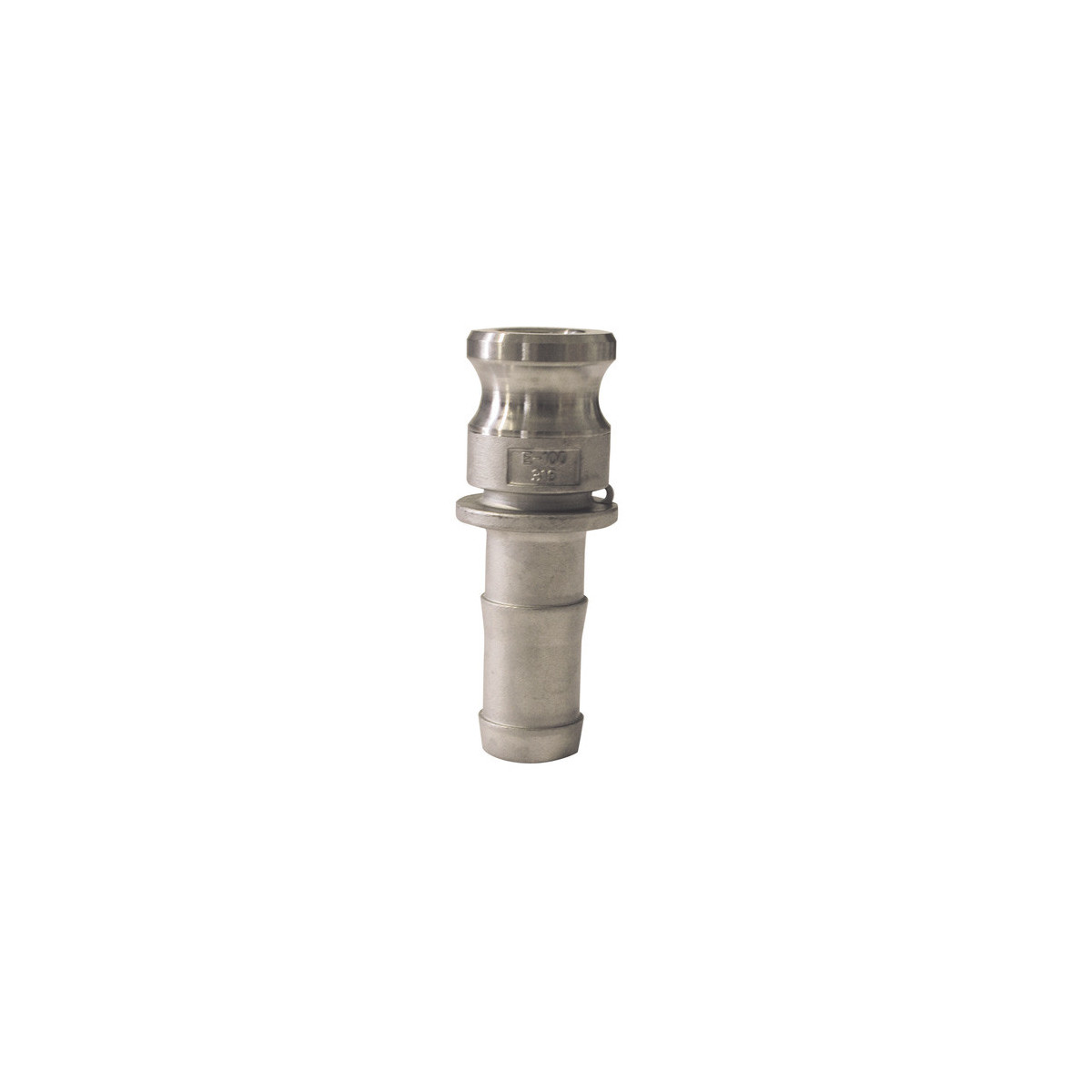

Raccordo camlock maschio - bocchettone scanalato in acciaio inox - Tipo E

Raccordo Camlock Maschio Tipo E - Bocchettone Scanalato in Acciaio Inox 316 (Riferimento : 3384) costituisce un elemento fondamentale nel mondo dei raccordi industriali ad alte prestazioni. Fabbricato in acciaio inossidabile 316, questo raccordo a camma offre un'eccezionale resistenza alla corrosione e una durata incomparabile. Certificato per le applicazioni più esigenti, risponde alle norme industriali più severe e garantisce connessioni affidabili in ambienti aggressivi.

Applicazioni e Vantaggi Industriali

Questo raccordo Camlock tipo E eccelle in numerosi settori. Nell'industria alimentare, garantisce il trasferimento igienico di liquidi alimentari, vini, oli e prodotti lattiero-caseari grazie alla sua superficie inossidabile non porosa. Il settore chimico lo adotta per il trasporto di prodotti corrosivi, acidi e solventi industriali. Le applicazioni marine e petrolifere beneficiano della sua resistenza all'acqua salata e agli idrocarburi.

Le stazioni di servizio, i serbatoi di stoccaggio, le autocisterne e le installazioni portuali utilizzano massicciamente questo tipo di raccordo per la sua rapidità di connessione e la sua affidabilità. I professionisti dell'edilizia lo apprezzano per i circuiti idraulici in pressione e i sistemi di raffreddamento.

Specifiche Tecniche e Innovazione

L'acciaio inossidabile 316 conforme alle norme DIN costituisce il materiale base di questo raccordo, offrendo una composizione chimica ottimale con il 2-3% di molibdeno per una maggiore resistenza alla corrosione per vaiolatura. Il bocchettone scanalato presenta nervature lavorate con precisione che garantiscono un fissaggio ottimale del tubo e prevengono qualsiasi scorrimento sotto pressione.

Il meccanismo di bloccaggio a camma utilizza due alette diametralmente opposte che si innestano nelle corrispondenti scanalature della parte femmina. Questa concezione consente una coppia di serraggio uniforme e una distribuzione equilibrata delle sollecitazioni. La guarnizione torica in EPDM o Viton a seconda delle versioni assicura la tenuta fino a 16 bar di pressione nominale.

La gamma dimensionale si estende da 1/2'' a 6'', coprendo i diametri standard da DN 15 a DN 150. Ogni dimensione rispetta le tolleranze ISO per una compatibilità universale con gli altri elementi Camlock presenti sul mercato.

Installazione e Utilizzo Ottimale

L'installazione di un raccordo Camlock tipo E richiede una preparazione accurata del tubo. Tagliare il tubo in modo perpendicolare e sbavare con cura l'estremità per evitare di danneggiare la guarnizione. Inserire il bocchettone scanalato nel tubo fino alla battuta, verificando che tutte le scanalature siano correttamente inserite.

Posizionare la fascetta di serraggio alla base delle scanalature e serrare progressivamente in croce per garantire un serraggio uniforme. La coppia di serraggio raccomandata varia in base al diametro: 25-30 Nm per i diametri piccoli, fino a 80-100 Nm per i diametri grandi.

Per l'accoppiamento, allineare le alette del raccordo maschio con le tacche della parte femmina, spingere leggermente ed effettuare una rotazione di 90° in senso orario. Un clic udibile conferma il corretto bloccaggio. Verificare visivamente che le alette siano completamente inserite.

La manutenzione si limita a una pulizia regolare con detergenti neutri e a un controllo periodico dello stato della guarnizione torica.

Consigli degli Esperti e Sinergie di Prodotto

Per ottimizzare le prestazioni di questo raccordo Camlock, associarlo sistematicamente a tubi di qualità industriale adatti al fluido utilizzato. I tubi spiralati in PVC rinforzato sono perfettamente adatti per l'acqua e i liquidi non aggressivi, mentre i tubi in gomma nitrilica si impongono per gli idrocarburi.

Nelle installazioni critiche, integrare tappi e cappucci Camlock per proteggere dalla contaminazione i raccordi non utilizzati. I riduttori Camlock consentono di adattare diametri diversi senza moltiplicare i riferimenti dei tubi.

Attenzione agli errori comuni: non forzare mai un raccordo che oppone resistenza durante l'accoppiamento, poiché ciò indica spesso un cattivo allineamento o la presenza di impurità. In ambienti salini, sciacquare regolarmente con acqua dolce per prevenire i depositi di sale. In inverno, svuotare completamente i circuiti per evitare danni causati dal gelo.

Per le applicazioni alimentari, privilegiare le guarnizioni in EPDM di qualità alimentare e rispettare le procedure di pulizia e disinfezione specifiche del proprio settore di attività.
