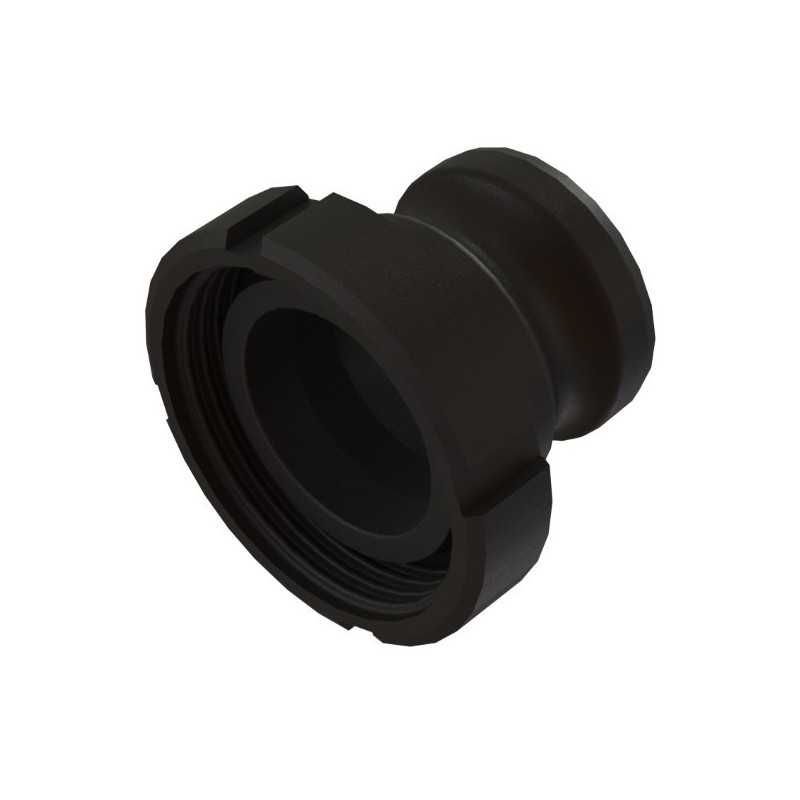

Weibliche Kupplung RD78 - männlicher Camlock 2 Zoll

Weibliche Kupplung RD78 - Männlicher Camlock 2 Zoll CPP (Referenz: 101053) stellt die technische Referenzlösung dar, um RD78 DIN50-Anschlusssysteme effizient mit 2-Zoll-Camlock-Kupplungen zu verbinden. Dieser Adapterfitting aus glasfaserverstärktem Polypropylen vereint Robustheit und Präzisionsbearbeitung, um den Anforderungen von Fachleuten aus Industrie und Landwirtschaft gerecht zu werden.

Anwendungen und Einsatzbereiche

Dieser Adapterfitting findet seinen Platz in zahlreichen industriellen Konfigurationen, bei denen die Kompatibilität zwischen Anschlussstandards wesentlich ist. Waschanlagen, Transferanlagen für Lebensmittelflüssigkeiten, Leitungen für nicht aggressive Chemikalien und professionelle Bewässerungssysteme bilden seine bevorzugten Anwendungsbereiche.

Fachleute der Lebensmittelindustrie verwenden ihn, um ihre IBC-Tanks mit DIN50-Ventilen an Standard-Camlock-Schläuche der Industrie anzuschließen. Landwirte setzen ihn in ihren Bewässerungs- und Flüssigdüngertransfersystemen ein, während technische Dienste ihn in ihre Reinigungs- und Wartungsanlagen integrieren.

Seine männlich/weibliche Konstruktion ermöglicht eine direkte Anpassung ohne Zwischenstücke, vereinfacht die Installation und reduziert Leckagerisiken. Diese Vielseitigkeit macht ihn zu einem strategischen Element für jede Anlage, die eine zuverlässige Verbindung zwischen zwei Anschlussnormen erfordert.

Technische Konstruktion und Materialien

Das glasfaserverstärkte Polypropylen bildet den Kern dieses Fittings und bietet eine überlegene mechanische Festigkeit gegenüber Standard-Polypropylen. Diese Zusammensetzung gewährleistet eine hervorragende Beständigkeit gegen Anzugsbelastungen, Temperaturschwankungen und wiederholte Verbindungs-/Trennvorgänge.

Der weibliche RD78-Eingang entspricht sorgfältig der DIN50-Norm und gewährleistet eine einwandfreie Verschraubung an IBC-Tankventilen und anderen standardisierten Ausrüstungen. Das präzise Gewinde und die strengen Abmessungen sorgen für optimale Dichtheit ohne übermäßiges Anziehen.

Der männliche Camlock-2-Zoll-Ausgang übernimmt die Abmessungen und Toleranzen professioneller Schnellkupplungen. Seine präzise bearbeiteten Nocken und Zapfen ermöglichen eine feste Kupplung mit allen weiblichen Camlock-Kupplungen auf dem Markt, ob aus Aluminium, Edelstahl oder Messing.

Die in den technischen Spezifikationen erwähnte S92x4-Kompatibilität bestätigt die Universalität dieses Fittings mit europäischen Anschlussstandards und erweitert seinen Anwendungsbereich noch weiter.

Installation und Verwendungsverfahren

Die Installation dieses Adapterfittings erfordert die Einhaltung einiger grundlegender Schritte, um Leistung und Langlebigkeit zu gewährleisten. Beginnen Sie mit der Überprüfung der Sauberkeit der RD78-Gewinde Ihres DIN50-Ventils und entfernen Sie alle Rückstände oder Ablagerungen, die die Dichtheit beeinträchtigen könnten.

Das Einschrauben erfolgt zunächst von Hand, wobei die richtige Drehrichtung bis zum Kontakt der Dichtflächen einzuhalten ist. Ein moderates Nachziehen mit einem Gabelschlüssel vervollständigt den Vorgang, ohne jemals übermäßig zu forcieren, da sonst das Polypropylengewinde beschädigt werden könnte.

Für die Verbindung auf der Camlock-Seite führen Sie die entsprechende weibliche Kupplung ein, indem Sie die Nocken korrekt ausrichten, und verriegeln Sie dann durch Drehen der Sperrhebel. Überprüfen Sie, ob die Verbindung vollständig eingerastet ist, bevor das System unter Druck gesetzt wird.

Die Wartung beschränkt sich auf eine regelmäßige Reinigung der Kontaktflächen und die Sichtprüfung der Gewinde. Das glasfaserverstärkte Polypropylen erfordert keine besondere Behandlung und widersteht von Natur aus den meisten gängigen chemischen Mitteln.

Synergien und Optimierungshinweise

Dieser Adapterfitting lässt sich perfekt in ein umfassendes Anschlusssystem integrieren, das andere Komponenten des CPP-Sortiments und ergänzender Hersteller umfasst. Kombinieren Sie ihn mit weiblichen Camlock-Kupplungen aus Aluminium oder Edelstahl aus unserem Katalog, um vollständige und einheitliche Verbindungen herzustellen.

Für dauerhafte Installationen sollten Sie die Hinzufügung einer Sicherheitsschelle oder einer Haltekette am Camlock-Teil in Betracht ziehen, um versehentlichen Verlust bei Wartungsarbeiten zu vermeiden. Diese Vorsichtsmaßnahme erweist sich besonders in industriellen Umgebungen mit Schichtbetrieb als nützlich.

Erfahrene Fachleute empfehlen, einen Sicherheitsvorrat dieser Adapterfittings anzulegen, da ihre kritische Rolle in der Anschlusskette diese Voraussicht rechtfertigt. Ein defekter Fitting kann eine ganze Anlage stilllegen.

In der Wintersaison ist ein Frostschutz der Wasserleitungen in betroffenen Regionen erforderlich. Obwohl Polypropylen den Ausdehnungsbelastungen besser standhält als metallische Werkstoffe, wird das vorbeugende Entleeren empfohlen, um die Integrität der gesamten Anlage zu erhalten.

Denken Sie auch an Ersatzdichtungen für Ihre weiblichen Camlock-Kupplungen: Eine vorbeugende Wartung dieser Verschleißteile gewährleistet die Langlebigkeit Ihrer Verbindungen und vermeidet kostspielige Notabschaltungen.
