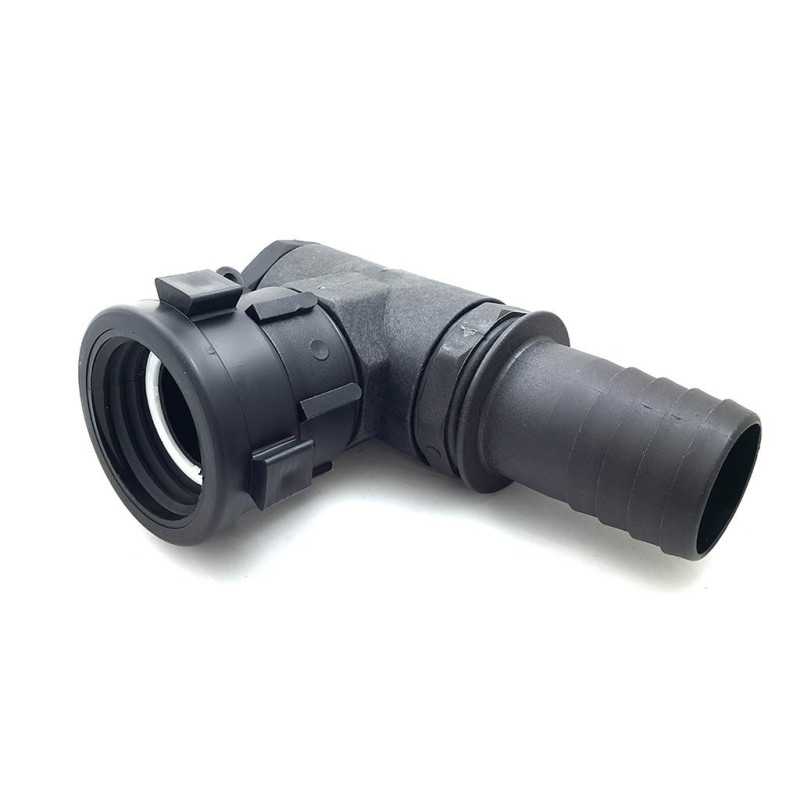

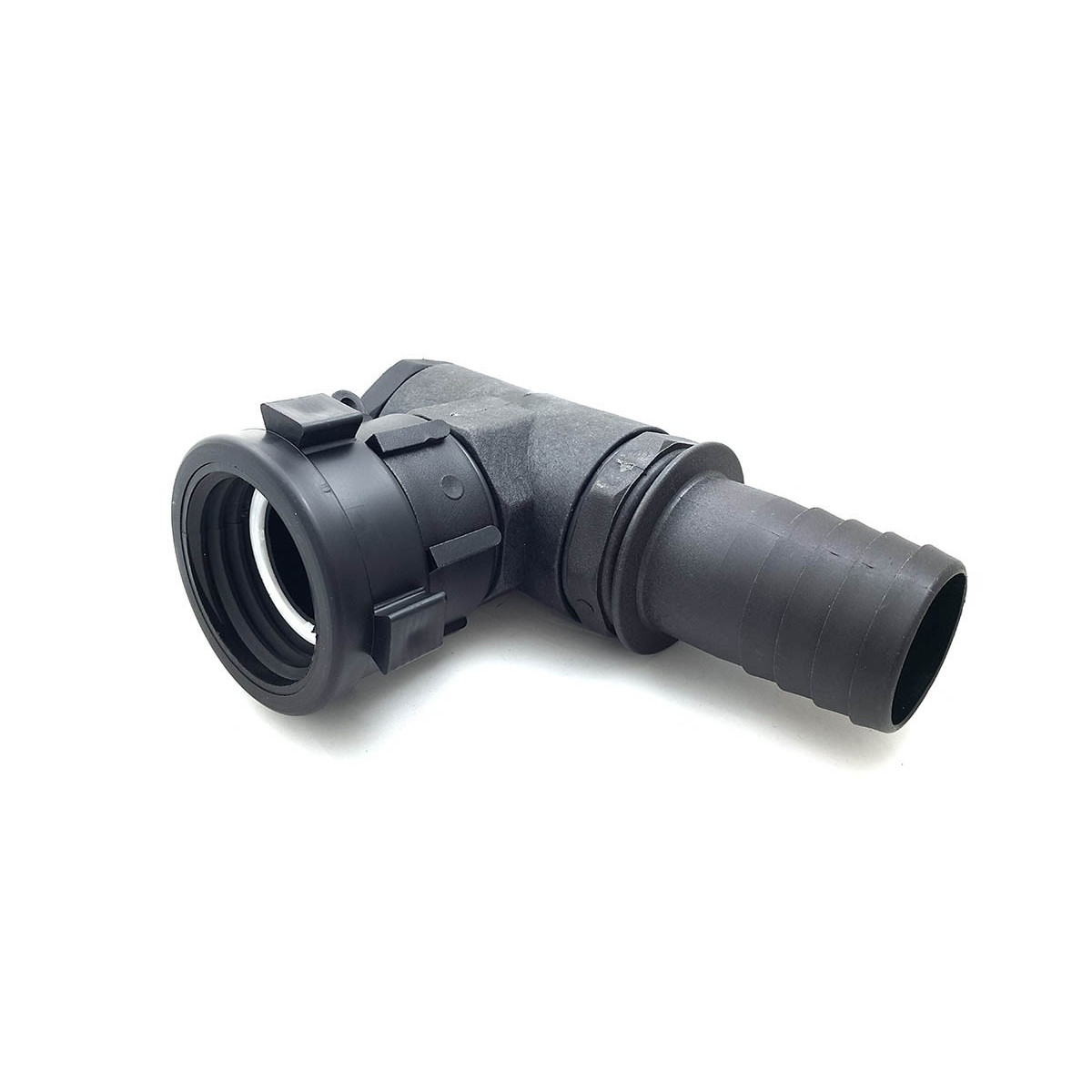

S60x6 Innengewinde Überwurfmutter mit 90° Bogen und männlichem Schlauchanschluss 50mm

S60x6 Innengewinde Überwurfmutter mit 90° Bogen und männlichem Schlauchanschluss 50mm (Referenz: 104053) stellt eine fortschrittliche technische Lösung für IBC-Tank-Installationen mit 1000 Litern dar, die eine präzise Richtungsänderung erfordern. Dieses professionelle Multitanks-Anschlussstück kombiniert auf clevere Weise ein S60x6-Innengewinde, eine Überwurfmutter und einen 90°-Bogen mit Schlauchanschluss und bietet außergewöhnliche Vielseitigkeit für Ihre industriellen und landwirtschaftlichen Anlagen.

Anwendungen und Vorteile

Dieses Bogenfitting erfüllt perfekt die Platz- und Ausrichtungsanforderungen in IBC-Tank-Installationen. Ideal für Privat- und Gewerbekunden, ermöglicht es die Ableitung eines Flusses um 90° bei gleichzeitiger Möglichkeit, die Ausrichtung des Ausgangs dank der Überwurfmutter anzupassen. Diese Funktion erweist sich besonders nützlich in beengten Räumen, Serieninstallationen oder wenn ein seitlicher Zugang erforderlich ist.

Zu den Hauptanwendungen gehören automatische Bewässerung, Regenwasserrückgewinnungssysteme, industrielle Anlagen zur Lagerung nicht korrosiver Flüssigkeiten sowie Verteilungskreisläufe für die Landwirtschaft. Der gerippte Ausgang 50mm gewährleistet eine robuste Verbindung mit flexiblen oder halbsteifen Schläuchen und garantiert einen optimalen Durchfluss für anspruchsvolle Anwendungen.

Technische Spezifikationen und Kompatibilität

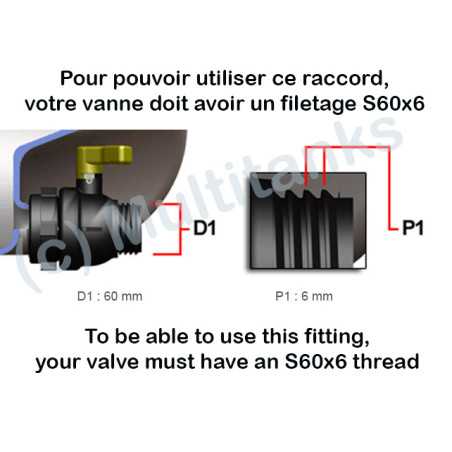

Das S60x6-Innengewinde entspricht genau den Industrienormen mit einem Durchmesser von 60mm und einer Steigung von 6mm und gewährleistet eine perfekte Kompatibilität mit den Standardventilen von IBC-Tanks. Diese Standardisierung sichert die Austauschbarkeit und Zuverlässigkeit der Verbindung, was bei professionellen Installationen entscheidend ist.

Die Überwurfmutter stellt die wichtigste Innovation dieses Fittings dar und ermöglicht eine freie Rotation des Schlauchanschlusses ohne Beeinträchtigung der Dichtheit. Diese clevere Konstruktion erleichtert die Installation und Nachregulierung erheblich. Der männliche gerippte Ausgang 50mm ist präzisionsgefräst, um eine perfekte Verbindung mit den Schläuchen sicherzustellen, was Leckagerisiken reduziert und die hydraulische Leistung optimiert.

Der integrierte 90°-Bogen hält optimale Biegeradien ein, um Druckverluste zu minimieren und gleichzeitig einen gleichmäßigen Durchfluss aufrechtzuerhalten. Die ausgewählten Materialien widerstehen Außenbedingungen und thermischen Schwankungen und gewährleisten eine lange Lebensdauer auch bei intensiver Nutzung.

Installation und optimale Nutzung

Die Installation dieses Fittings erfordert eine sorgfältige Vorbereitung der Kontaktfläche am S60x6-Ventil. Reinigen Sie das Gewinde gründlich und überprüfen Sie das Fehlen von Defekten oder Fremdkörpern. Die Verwendung einer geeigneten Dichtung wird empfohlen, um eine perfekt dichte Verbindung zu gewährleisten.

Die Verschraubung muss schrittweise und gleichmäßig erfolgen, wobei ein Überanziehen vermieden werden sollte, das das Gewinde beschädigen oder die Komponenten verformen könnte. Sobald das Fitting befestigt ist, ermöglicht die Überwurfmutter die Ausrichtung des 50mm-Ausgangs entsprechend Ihren spezifischen Anforderungen, ohne das gesamte Fitting abschrauben zu müssen.

Stellen Sie bei der Verbindung des 50mm-Schlauchs sicher, dass der Innendurchmesser genau den Rippen entspricht. Die Verwendung einer geeigneten Schlauchschelle verstärkt den mechanischen Halt und die Dichtheit der Baugruppe. Testen Sie stets die Installation mit reduziertem Druck vor der endgültigen Inbetriebnahme.

Expertentipps und Produktsynergien

Um die Leistung dieses Fittings zu optimieren, empfehlen wir die Kombination mit halbsteifen Schläuchen in professioneller Qualität, die ihre Form behalten und gleichzeitig ausreichend Flexibilität bieten. Das Hinzufügen eines Absperrventils stromabwärts ermöglicht eine präzise Durchflussregelung und erleichtert Wartungsarbeiten.

Bei dauerhaften Installationen sollten Sie eine Halterung oder Befestigung hinzufügen, um mechanische Belastungen auf das Fitting zu verringern, was besonders wichtig bei schweren Schläuchen oder solchen, die Bewegungen ausgesetzt sind, ist. Diese Vorsichtsmaßnahme verlängert die Lebensdauer der Installation erheblich.

Für saisonale Anwendungen ermöglicht die Neuausrichtungsfähigkeit des Fittings eine schnelle Anpassung der Flussrichtung je nach Bedarf. Profi-Tipp: Markieren Sie die optimale Position der Überwurfmutter, um bei der Remontage leicht die ideale Konfiguration wiederzufinden.

Vermeiden Sie Mischungen aus inkompatiblen Materialien und bevorzugen Sie Dichtungen aus lebensmittelechten Materialien, wenn die Installation Trinkwasser betrifft. Die vorbeugende Wartung umfasst eine regelmäßige Überprüfung der Verschraubung und die Sichtprüfung der Dichtungen.

Technische Daten
