Gleiche Messing-Außen-/Innenhülse PN16 - Gewindeverschraubung für Gasinstallationen

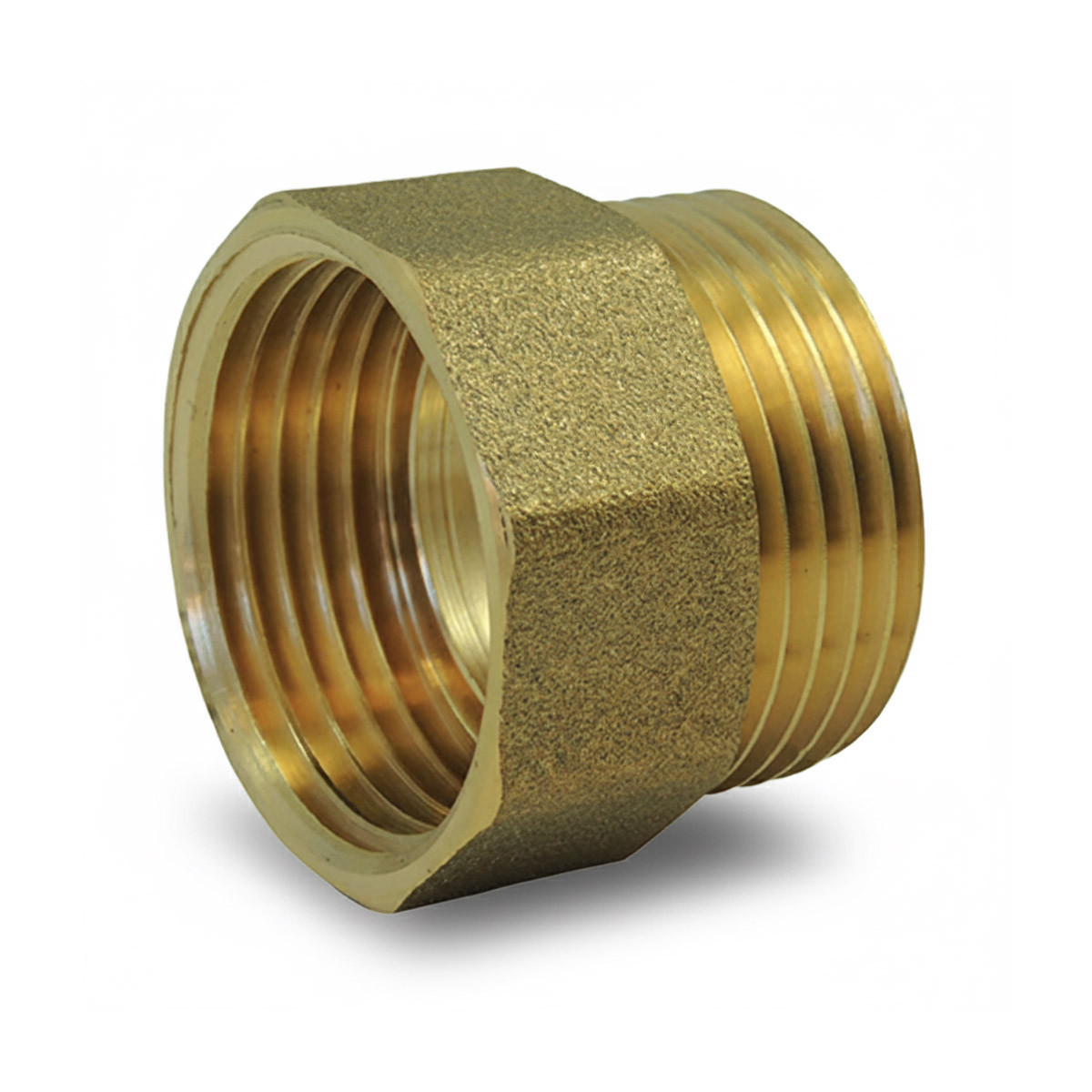

Gleiche Hülse aus Messing mit Außen- und Innengewinde: Der Verbündete der Verlängerung und des Übergangs im Gasgewinde

Beim Bau oder der Modifikation von Fluidnetzen ist es oft notwendig, eine Leitung zu verlängern, während man von einem Außengewinde zu einem Innengewinde oder umgekehrt wechselt, ohne den Durchmesser zu ändern. Die männliche/weibliche Gleichhülse ist die professionelle Lösung, die diesen entscheidenden Übergang mit maximaler Zuverlässigkeit und Abdichtung gewährleistet. Im Gegensatz zu Reduzierverschraubungen behält diese Hülse den gleichen Durchmesser bei und fungiert gleichzeitig als Extender und Gender-Adapter. Mit unserem Know-how im Bereich der High-End-Armaturen bieten wir Ihnen ein geschmiedetes Messingteil, das für eine lange Lebensdauer unter Druck ausgelegt ist und eine Sicherheitsgarantie für alle Ihre Sanitär- und Trinkwasserinstallationen darstellt.

CW617N Messingqualität und Konformität für Trinkwasser

Die Zuverlässigkeit einer Anlage beginnt mit erstklassigen Materialien. Diese gleiche Hülse besteht aus CW617N Messing, einer außergewöhnlichen Legierung, die für ihre hervorragende Korrosionsbeständigkeit und strukturelle Langlebigkeit bekannt ist. Die Verwendung dieses hochwertigen Messings ist unerlässlich, da es der Armatur ermöglicht, einer Druckstufe (PN) von 16 Bar konstant standzuhalten. Darüber hinaus entspricht die Hülle für sanitäre Anwendungen der geänderten Verordnung vom 29. Mai 1997 über Produkte, die mit Wasser für den menschlichen Gebrauch in Berührung kommen. Diese offizielle Zertifizierung ist ein wichtiges Verkaufsargument für Fachleute, die sich Gedanken über die Hygienestandards und die Trinkwasserfähigkeit der von ihnen installierten Netze machen.

Vereinfachte Installation mit dem Gasgewindestandard

Das Design dieser Armatur wurde für eine schnelle und effiziente Umsetzung optimiert, die für professionelle Standards typisch ist.

• Standardisierter Anschluss: Die Hülse verwendet das universelle parallele "G"-Gewinde nach ISO 228-1 (Serie BSPP Gas). Dieser Standard garantiert eine umfassende Kompatibilität mit einer Vielzahl von Rohren, Ventilen und anderen Armaturen auf dem Markt.

• Integrierte Aufspannplatten: Haltebleche sind geschickt am Armaturenkörper befestigt. Diese Zonen sorgen für einen perfekten Halt der Schraubenschlüssel, so dass der Installateur das erforderliche Drehmoment aufbringen kann, ohne das Werkstück zu beschädigen, und so eine optimale Anfangsabdichtung gewährleistet.

• Garantierte gemeinsame Anwendungsbereiche: Die Hülse verfügt über flache, breite Fugenspannweiten an den männlichen und weiblichen Endkappen. Diese technische Besonderheit ist der Schlüssel zur Abdichtung: Sie garantiert eine gleichmäßige Kompression der Flachdichtung (ab 1 mm Dicke) und gewährleistet langfristig eine zuverlässige und leckagefreie Verbindung.

Thermische Flexibilität und Dichtungskompatibilität

Die Vielseitigkeit dieser gleichen Hülse ermöglicht die Integration in verschiedene thermische Umgebungen, von Kaltwassernetzen bis hin zu Heizkreisen. Die Temperaturbeständigkeit der Armatur hängt untrennbar mit der Art des Dichtstoffs zusammen, den der Fachmann verwendet.

• Anpassungsfähigkeit: Unabhängig davon, ob Sie PTFE-Band für die sekundäre Verschraubung, eine Elastomerdichtung für gängige Netzwerke, eine Faserdichtung für Hochtemperaturanwendungen oder einen speziellen Kleb-/Dichtstoff verwenden, die Hülse passt.

• Diese Flexibilität ermöglicht es, eine optimale Leistung (PN 16 Bar) aufrechtzuerhalten und gleichzeitig die spezifischen thermischen Einschränkungen des zu transportierenden Mediums zu erfüllen.

Einsatzgebiete und Nützlichkeit der M/F-Transition

Die gleichberechtigte Hülse für Außen- und Innengewinde ist eine grundlegende Passform für Profis, die die Art ihrer Gewinde modulieren möchten, ohne ihren Nenndurchmesser zu verändern.

Konkrete Anwendungsbeispiele:

• Änderung des Geschlechts: Verbinden Sie eine vorhandene Gewindeleitung mit einem Außengewinde mit einer Komponente, die einen männlichen Eingang erfordert. Mit der Hülse kann ein vorhandenes Außengewinde (Innenseite der Hülse) mit einem neuen Außengewinde (Außengewinde der Hülse) verbunden werden.

• Verlängerung der Linie: Dienen als Verlängerung, um die Länge der Installation zu verlängern und gleichzeitig einen Übergang zwischen einem weiblichen und einem männlichen Element in einer Linie zu schaffen (z. B. zwischen einem Innengewinderohr und einem weiblichen Einlassventil oder Ventil).

• Anschluss der Ausrüstung: Verwenden Sie das Teil, um bestimmte Geräte (Ventile, Filter) mit entgegengesetzten Arten von Einlass- und Auslassöffnungen anzuschließen.

• Einfachheit der Bearbeitung: Bieten Sie eine einfachere Montagelösung auf engstem Raum, indem Sie die komplexe Verwendung von zwei separaten Armaturen vermeiden.

Detaillierte technische Spezifikationen
