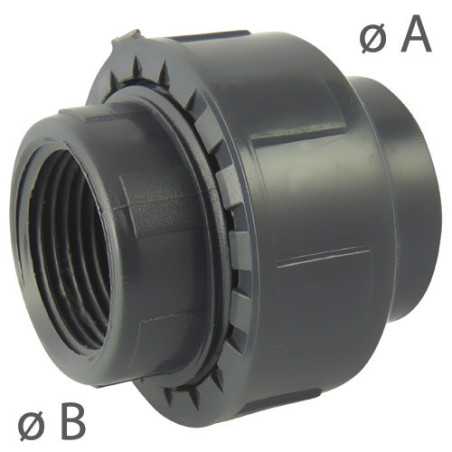

3-teilige PVC-U-Mischverbindung (Kleber/Schraube) PN16: Die ultimative Wartungsverbindung

Die dreiteilige PVC-U-Verbundverbindung mit einem EPDM-O-Ring ist die umfassendste technische Lösung zur Sicherung der Verbindung zwischen einem festen Netzteil (zu kleben) und einer abnehmbaren Anlage (die verschraubt werden soll). Diese "amerikanische" Verbindung ermöglicht es, eine Pumpe, einen Filter oder einen UV-Sterilisator innerhalb weniger Sekunden vom Rest der Rohrleitung zu trennen, ohne die Schläuche durchtrennen zu müssen. Er ist für eine Druckfestigkeit von 16 bar (PN16) ausgelegt, verbindet die Zuverlässigkeit des chemischen Schweißens mit der Flexibilität des Gezapfen.

Gemischtes Design für totale Vielseitigkeit

Diese Befestigung zeichnet sich durch ihre spezifische hybride Konfiguration aus: Ein Ende soll an ein starres PVC-Rohr geklebt werden, während das andere (weiblich) getappt ist, um an ein Innengewinde (Nippel, Pumpenauslass, Ventil) geschraubt zu werden. Die hochdichte PVC-U-Konstruktion garantiert eine perfekte Widerstandsfähigkeit gegen hydraulische Stöße. Die dreiteilige Struktur (zwei verrückte Teile und ein beweglicher Mittelmutter) hilft, leichte Fehljustierungen auszugleichen und erleichtert die Montage in engen Räumen erheblich.

Überlegene Abdichtung mit EPDM-O-Ring

Der Hauptvorteil dieser dreiteiligen Verbindung liegt im integrierten Abdichtungssystem:

• EPDM O-Ring: Dieses Material ist bekannt für seine außergewöhnliche Alterungsbeständigkeit, Wasseraufbereitungsprodukte (Chlor, Ozon) und Temperaturschwankungen.

• Müheloses Abdichten: Im Gegensatz zu Standardanschlüssen wird die Dichtung durch Kompression der Dichtung versiegelt. Ein manuelles Anziehen der Mutter reicht in der Regel aus, um sicherzustellen, dass bei 16 bar Druck kein Leck entsteht.

• Unbegrenzte Demontage: Die EPDM-Dichtung behält ihre elastischen Eigenschaften bei, sodass die Befestigung nach Belieben zusammengebaut und demontiert werden kann, ohne dass die Effizienz verloren geht.

Installation und gemischte Implementierungsanleitung

Der Zusammenbau eines Mischverschlusses erfordert zwei verschiedene Protokolle, die für maximale Sicherheit eingehalten werden:

1. Seite zum Kleber: Schräge den Schlauch, reinige mit einem PVC-U-Abzieher und trage einen Gelkleber (wie Tangit) auf. Schlag dich mit einer festen Geste zusammen.

2. Zu verdrehen Seite: Auf dem empfangenden Männen wird PTFE-(Teflon)-Tape aufgetragen, um das Tappen zu sichern. auf das verrückte Stück von der Vereinigung auf die Verstopfung.

3. Endmontage: Zeigen Sie beide Seiten der Verbindung, prüfen Sie, ob der O-Ring in seiner Nut ist, und schrauben Sie dann die mittlere Mutter von Hand ein. Ein leichtes letztes Festziehen am Riemenschlüssel kann angewendet werden, aber vermeide auf jeden Fall Metallklemmen, die die Mutter zum Reißen bringen könnten.

Anwendungsbereiche: Schwimmbecken, Balneotherapie und Filtration

Diese gemischte 3-Zimmer-Vereinigung ist der wesentliche Standard für die technischen Räume von Wohn- und Gemeinschaftsschwimmbädern. Sie wird systematisch für den Anschluss von Filtrationspumpen eingesetzt, wodurch deren Entfernung zur Winterisierung oder zum Austausch von mechanischen Dichtungen erleichtert werden kann. Sie wird auch in Trinkwasseraufbereitungssystemen und automatischen Sprinkleranlagen eingesetzt, bei denen Ventile oder Messgeräte regelmäßig inspiziert oder kalibriert werden müssen.
