Kit de inicio para depósitos IBC en batería - S60x6, dos válvulas

Es el primer eslabón de una batería de depósitos IBC. Este kit equipa el depósito de cabeza : le da su salida de toma, y el arranque de la unión que irá a buscar el depósito vecino. Cada depósito añadido detrás lleva luego un kit 0101597.

Lo que contiene el kit

Un adaptador S60x6 a 1 pulgada con junta plana, una manguera espiral de 25 mm interior y 600 mm, dos racores de compresión BDFast®, una te, un tapón y dos válvulas de bola.

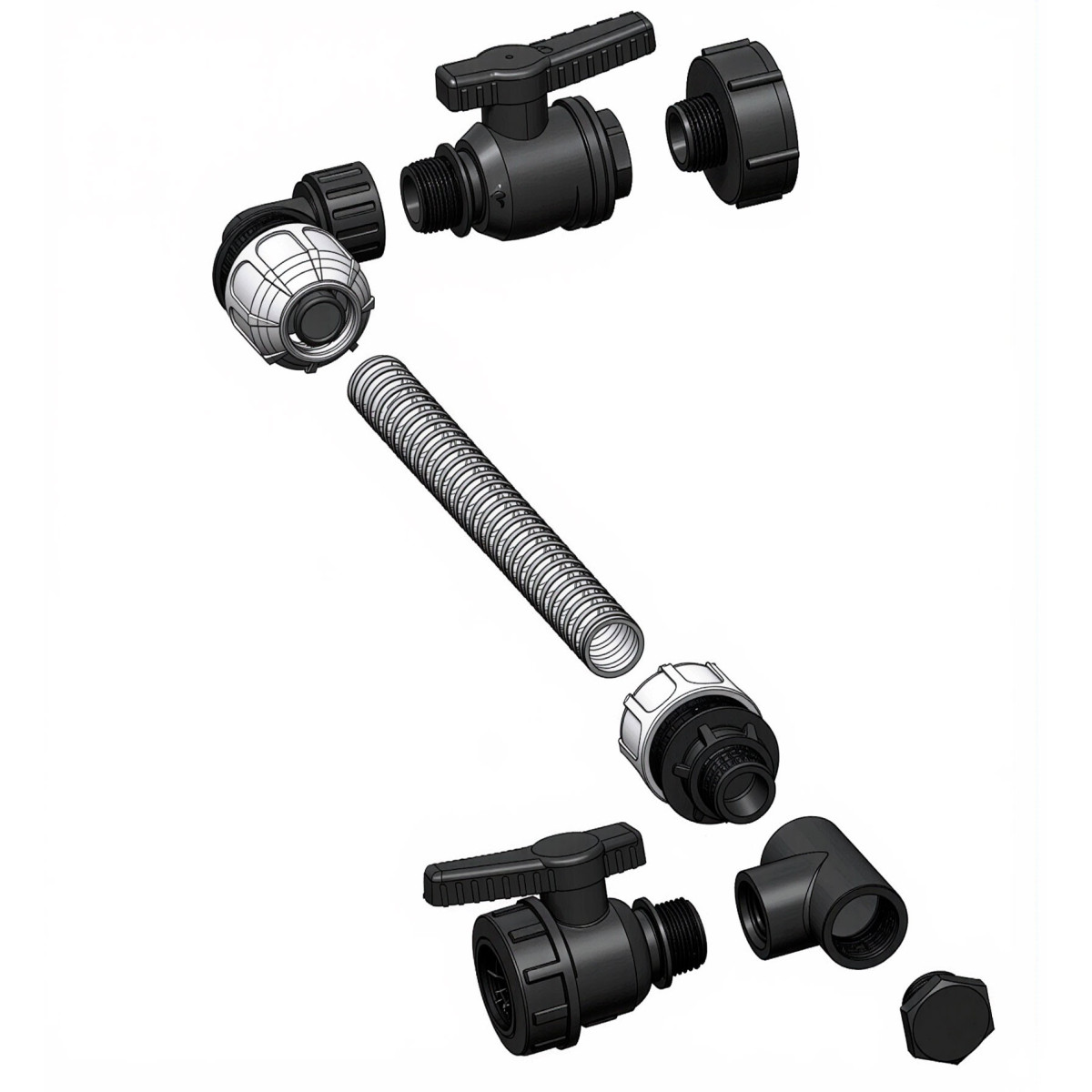

La vista despiezada del fabricante las muestra todas, y es el número de válvulas lo que separa este kit del siguiente : dos aquí, una sola en el kit de ampliación. Todo lo demás es rigurosamente idéntico de un kit a otro.

El adaptador se atornilla en la boca S60x6 del depósito, ese paso de 2 pulgadas que lleva la gran mayoría de los depósitos de 1.000 litros. Es la misma rosca que la de nuestros grifos y nuestros racores de depósito IBC : si ya ha montado uno, no se encontrará perdido.

Por qué dos válvulas en el depósito de cabeza

El depósito de cabeza hace dos cosas a la vez. Alimenta su tubería, y comunica con su vecino. Le hace falta por tanto una válvula por función : una manda la salida, la otra la unión.

El montaje permite entonces cerrar la unión sin cerrar la salida. Se aísla un depósito para moverlo, enjuagarlo o cambiarlo mientras el otro sigue sirviendo — y al contrario, se corta la toma sin separar los depósitos.

Sin esa segunda válvula, la menor intervención obligaría a vaciar o desmontar el conjunto. En una reserva de 2.000 litros, la diferencia se cuenta en horas y en cubos.

La te, el tapón, y lo que sigue

La te es la pieza que hace la instalación ampliable. Abre una tercera vía, cerrada por el tapón mientras no se usa, y lista el día en que añada un depósito.

Es la diferencia con una simple manguera de unión : pasar de dos a tres depósitos no exige desmontar lo existente, solo quitar un tapón y atornillar el kit siguiente al final de la fila.

La misma lógica vale al contrario. Si reduce su reserva para el invierno, retira un depósito, vuelve a poner el tapón, y el resto de la batería funciona sin que nada más se mueva.

Montaje y conexión

Del lado del depósito, la rosca es la S60x6 de la boca de 2 pulgadas. Del lado del circuito, el kit trabaja en 1 pulgada, sobre una tubería de 25 mm de diámetro interior — medidas corrientes, para las que se encuentra sin esfuerzo un enchufe rápido o un portamanguera.

Los racores de compresión BDFast® se aprietan a mano, sin brida ni herramienta : se mete la tubería, se rosca el anillo, y la estanqueidad se hace en la pared de la manguera. El desmontaje va igual de rápido, lo que cuenta el día en que un depósito tiene que moverse.

El adaptador, por su parte, cierra sobre una junta plana y no por apriete de la rosca. No sirve de nada forzar con la llave : se aprieta a mano hasta el contacto de la junta, y se para ahí. El conjunto pesa alrededor de un kilo.

Un detalle que se agradece con el uso : la unión es una manguera espiral, no un tubo rígido. Dos palets nunca están perfectamente alineados ; la manguera absorbe ese desfase y se coloca tal cual, mientras un tubo rígido exige medirlo y luego cortarlo a la longitud justa.

Antes de pedir

Este kit equipa un solo depósito, el primero. Para una batería de dos depósitos, añada un kit 0101597 ; para tres, dos kits 0101597. Ofrecemos también los dos primeros reunidos en un solo pack, si es su caso.

La manguera entregada mide 600 mm, y no es el alcance de la instalación : el kit de ampliación aporta otro tanto, y los dos se juntan por la te, lo que pone 1.200 mm entre sus dos bocas. La válvula sale en 1 pulgada, es el diámetro en el que conecta su tubería.

Compruebe por último que sus depósitos llevan realmente una boca S60x6 — es el paso más extendido en los contenedores de 1.000 litros, pero hay otros. Y tenga en cuenta que las juntas de este kit están previstas para el agua.

Compruebe la rosca de sus depósitos

Antes de pedir, un control de un minuto evita una devolución. Estos kits se atornillan en la rosca S60x6, llamada « paso de artillería », que equipa la gran mayoría de los depósitos de 1.000 litros vendidos en Francia — pero no todos.

Dos referencias bastan para reconocerla, y se miden en la salida de su depósito, con el tapón quitado :

Un paso de 6 mm da filetes anchos y poco numerosos, visibles a simple vista : es la señal más sencilla. Si su depósito sale de otra manera — acoplamiento de camas, rosca DIN, paso gas —, el kit no se atornillará directamente : hay que intercalar un adaptador, y los tenemos en catálogo.

Identifique su rosca con nuestra herramienta de correspondencia : introduce lo que mide y le dice qué pieza intercalar.
