Kit di partenza per cisterne IBC in batteria - S60x6, due valvole

È il primo anello di una batteria di cisterne IBC. Questo kit equipaggia la cisterna di testa : le dà la sua uscita di prelievo, e la partenza del collegamento che andrà a cercare la cisterna vicina. Ogni cisterna aggiunta dietro prende poi un kit 0101597.

Che cosa contiene il kit

Un adattatore da S60x6 a 1 pollice con guarnizione piatta, un tubo spiralato da 25 mm interni e 600 mm, due raccordi a compressione BDFast®, un ti, un tappo e due valvole a sfera.

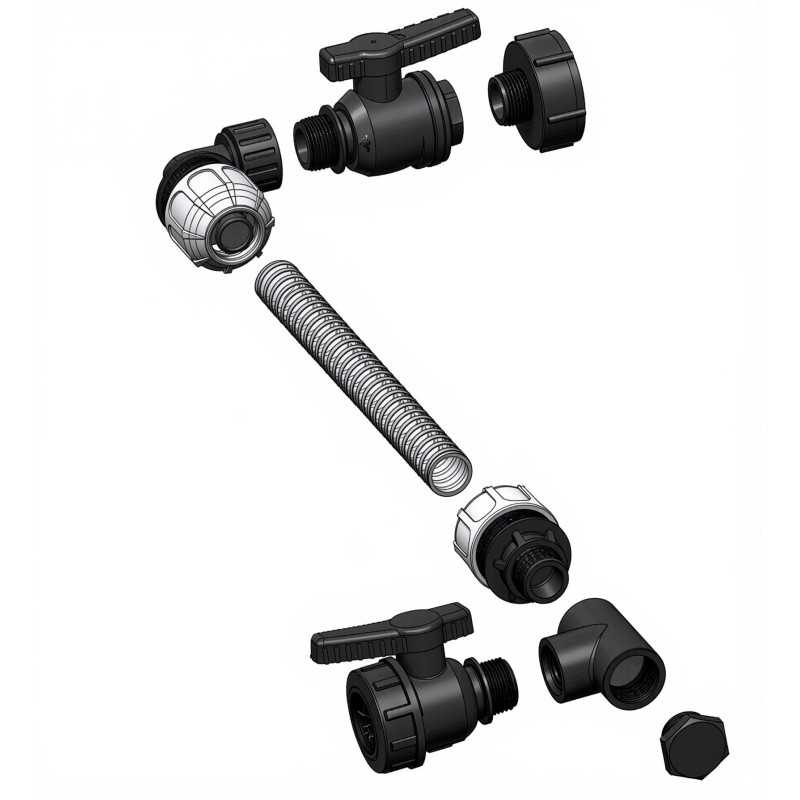

Il disegno esploso del fabbricante le mostra tutte, ed è il numero di valvole che separa questo kit dal successivo : due qui, una sola sul kit di ampliamento. Tutto il resto è rigorosamente identico da un kit all'altro.

L'adattatore si avvita sulla bocca S60x6 della cisterna, quel passo da 2 pollici che porta la grande maggioranza delle cisterne da 1.000 litri. È la stessa filettatura dei nostri rubinetti e dei nostri raccordi per cisterna IBC : se ne ha già montato uno, non si troverà spaesato.

Perché due valvole sulla cisterna di testa

La cisterna di testa fa due cose insieme. Alimenta il suo tubo, e comunica con la vicina. Le serve quindi una valvola per funzione : una comanda l'uscita, l'altra il collegamento.

Il montaggio permette allora di chiudere il collegamento senza chiudere l'uscita. Si isola una cisterna per spostarla, sciacquarla o sostituirla mentre l'altra continua a servire — e nell'altro senso, si taglia il prelievo senza separare le cisterne.

Senza quella seconda valvola, il minimo intervento imporrebbe di svuotare o smontare l'insieme. Su una riserva di 2.000 litri, la differenza si conta in ore e in secchi.

Il ti, il tappo, e il seguito

Il ti è il pezzo che rende l'installazione ampliabile. Apre una terza via, richiusa dal tappo finché non serve, e pronta il giorno in cui aggiunge una cisterna.

È la differenza con un semplice tubo di collegamento : passare da due a tre cisterne non richiede di smontare l'esistente, solo di togliere un tappo e avvitare il kit successivo in fondo alla fila.

La stessa logica vale nell'altro senso. Se riduce la sua riserva per l'inverno, toglie una cisterna, rimette il tappo, e il resto della batteria funziona senza che nient'altro si muova.

Montaggio e collegamento

Sul lato cisterna, la filettatura è la S60x6 della bocca da 2 pollici. Sul lato circuito, il kit lavora in 1 pollice, su un tubo da 25 mm di diametro interno — misure correnti, per le quali si trova senza fatica un innesto rapido o un portagomma.

I raccordi a compressione BDFast® si stringono a mano, senza fascetta né attrezzi : si infila il tubo, si avvita la ghiera, e la tenuta si fa sulla parete del tubo. Lo smontaggio è altrettanto rapido, cosa che conta il giorno in cui una cisterna deve spostarsi.

L'adattatore, per sua parte, tiene su una guarnizione piatta e non per serraggio della filettatura. Inutile forzare con la chiave : si stringe a mano fino al contatto della guarnizione, e si smette lì. L'insieme pesa circa un chilo.

Un dettaglio che si apprezza all'uso : il collegamento è un tubo spiralato, non un tubo rigido. Due pallet non sono mai perfettamente allineati ; il tubo assorbe quello scarto e si posa così com'è, mentre un tubo rigido va misurato e poi tagliato alla lunghezza giusta.

Prima di ordinare

Questo kit equipaggia una sola cisterna, la prima. Per una batteria di due cisterne, aggiunga un kit 0101597 ; per tre, due kit 0101597. Proponiamo anche i primi due riuniti in un solo pacco, se è il suo caso.

Il tubo fornito misura 600 mm, e non è la portata dell'installazione : il kit di ampliamento ne porta altrettanto, e i due si uniscono col ti, cosa che mette 1.200 mm tra le sue due bocche. La valvola esce in 1 pollice, è il diametro su cui collega il suo tubo.

Verifichi infine che le sue cisterne portino davvero una bocca S60x6 — è il passo più diffuso sui contenitori da 1.000 litri, ma ne esistono altri. E tenga presente che le guarnizioni di questo kit sono previste per l'acqua.

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questi kit si avvitano sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
