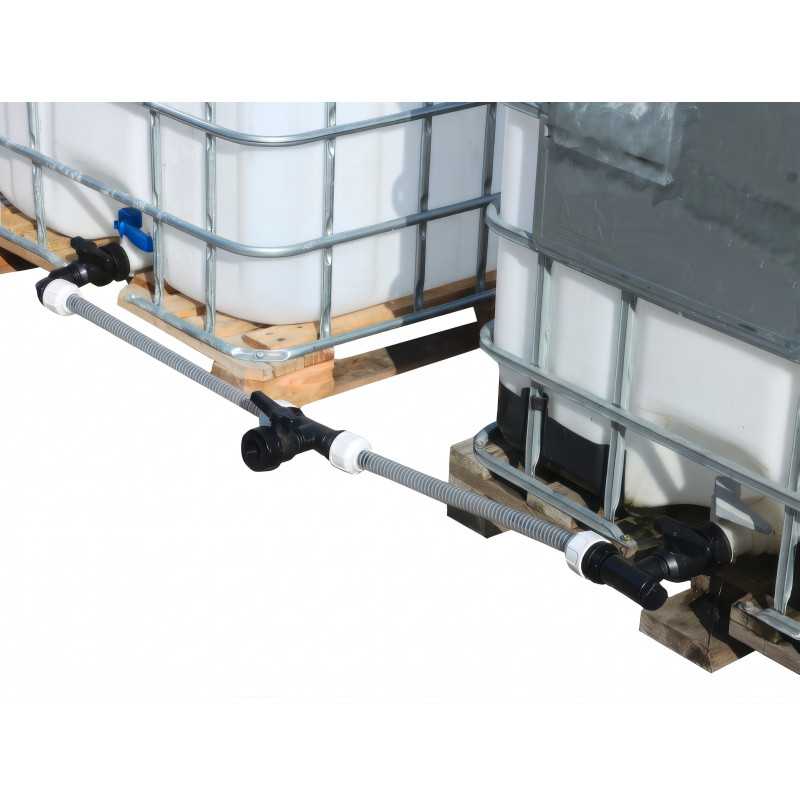

Pacco di collegamento di due cisterne IBC in batteria - Bucchi S60x6

Collegare due cisterne IBC da 1.000 litri significa darsi 2.000 litri su un solo punto di prelievo. Bisogna però collegarle a dovere. Questo pacco riunisce i due kit Bucchi che servono per questo : quello della cisterna di testa e quello della cisterna successiva. C’è tutto, e niente è in doppio.

Che cosa riunisce il pacco

Il 0101596 equipaggia la cisterna di testa, il 0101597 la seconda. Insieme portano due adattatori da S60x6 a 1 pollice con guarnizione piatta, due tubi spiralati da 600 mm, quattro raccordi a compressione, due ti, due tappi e tre valvole a sfera.

Gli adattatori si avvitano sulla bocca S60x6 di ogni cisterna, quel passo da 2 pollici che porta la grande maggioranza delle cisterne da 1.000 litri, nuove come ricondizionate. È la filettatura dei nostri rubinetti e dei nostri raccordi per cisterna IBC.

È la combinazione esatta che il fabbricante prevede per due cisterne : un kit di testa, poi un kit per cisterna successiva. Niente da togliere, niente da completare, e nessun pezzo di troppo che finirebbe in fondo a un cassetto.

Perché due kit che non sono uguali

La cisterna di testa porta sia l'uscita di prelievo sia il collegamento verso la vicina, cosa che le vale due valvole. La seconda cisterna deve solo potersi isolare, e una valvola basta.

I due kit non sono dunque interscambiabili, ed è la confusione che questo pacco evita : ordinare due volte lo stesso lascerebbe una valvola di troppo da un lato, e una valvola mancante dall'altro.

All'uso, quella terza valvola conta più di quanto sembri. È lei che le lascia chiudere il collegamento tra le due cisterne senza chiudere il rubinetto d'uscita, e quindi svuotare, spostare o pulire una cisterna mentre l'altra alimenta la sua irrigazione.

Il montaggio, passo per passo

Cominci dagli adattatori. Si svita il tappo originale di ogni bocca, si presenta l'adattatore con la sua guarnizione piatta, e si stringe a mano : la tenuta si fa sulla guarnizione e non sulla filettatura, quindi è inutile forzare.

Viene poi il ti, che si avvita sull'adattatore. È lui che apre tre vie : una verso la cisterna, una verso il tubo di collegamento, una terza che il tappo chiude finché non serve.

Il tubo spiralato si monta per ultimo, sui suoi raccordi a compressione. Si infila, si avvita la ghiera a mano, ed è tenuto. Né fascetta, né nastro, né chiave : lo smontaggio sarà altrettanto rapido il giorno in cui sposterà una cisterna.

Conti una mezz'ora scarsa per l'insieme, a condizione di aver abbassato il livello delle due cisterne sotto quello delle bocche. È il solo vero consiglio di metodo : lavorare su cisterne piene finisce sempre con una pozza.

Un dettaglio che si apprezza all'uso : il collegamento è un tubo spiralato, non un tubo rigido. Due pallet non sono mai perfettamente allineati ; il tubo assorbe quello scarto e si posa così com'è, mentre un tubo rigido va misurato e poi tagliato alla lunghezza giusta.

Duemila litri, un solo rubinetto

Una volta aperto il collegamento, le due cisterne comunicano in basso e si mettono allo stesso livello. Lei preleva da una sola uscita, e i 2.000 litri si svuotano in modo uniforme invece di dover cambiare cisterna a metà strada.

È il montaggio che si ritrova nel recupero dell'acqua di pioggia, dove una sola discesa alimenta più cisterne, e nell'irrigazione, dove si cerca riserva più che portata. Vale anche per uno stoccaggio tampone in officina o in cantiere.

Passare a una terza cisterna non chiederà altro che un kit 0101597 in più : ciascuno dei due kit porta già il suo ti richiuso da un tappo, quindi la derivazione esiste e aspetta. Niente da disfare di quello che avrà montato.

Prima di ordinare

Ogni kit porta 600 mm di tubo, e i due si uniscono col ti centrale : il collegamento misura dunque 1.200 mm da una bocca all'altra, ossia la stessa portata di un tubo di un solo pezzo. È al centro che si trova la valvola, e esce in 1 pollice : è il diametro su cui viene collegato il suo tubo.

Posi le due cisterne alla stessa altezza. Collegate in basso, funzionano da vasi comunicanti : un dislivello tra i pallet farebbe scendere la più alta nella più bassa appena aperto il collegamento.

Verifichi infine che le sue due cisterne portino davvero una bocca S60x6 — è il passo più diffuso sui contenitori da 1.000 litri, ma ne esistono altri. Le guarnizioni di questi kit sono inoltre previste per l'acqua.

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questi kit si avvitano sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
