Kit di ampliamento per cisterna IBC aggiuntiva - S60x6, ti e valvola

Un kit per cisterna aggiunta. Si collega alla batteria esistente e le dà una cisterna in più, con la sua propria valvola di isolamento. Il kit della cisterna di testa porta, per sua parte, il riferimento 0101596.

Il contenuto, e ciò che lo distingue dal kit di testa

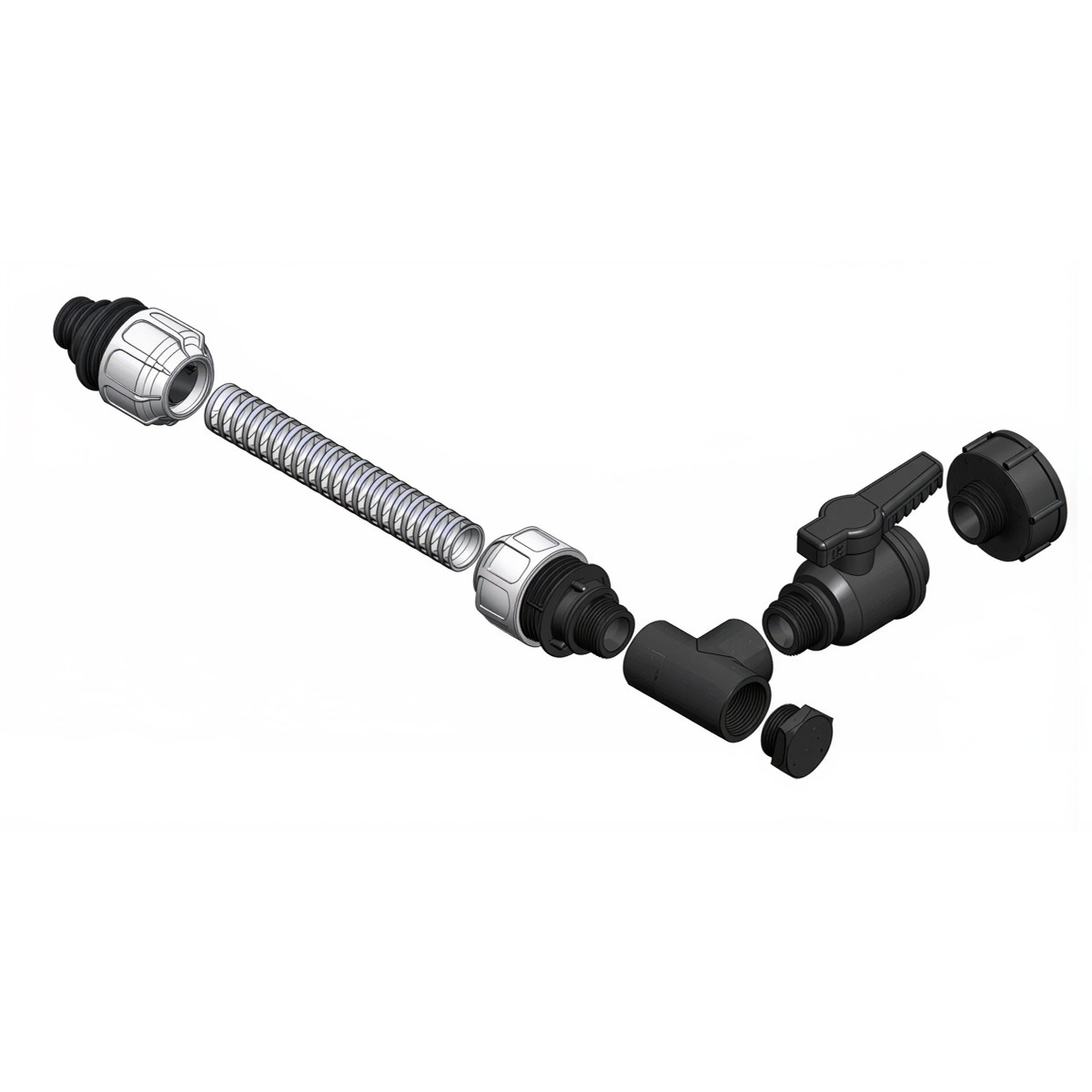

La stessa base. La bocca riceve un adattatore da S60x6 a 1 pollice con guarnizione piatta ; vengono poi il ti e il suo tappo, quindi il tubo spiralato da 600 mm in 25 mm interni, tenuto a ogni estremità da un raccordo a compressione BDFast®.

Una sola differenza, ed è voluta : una valvola invece di due. La cisterna di testa doveva comandare la sua uscita oltre al suo collegamento. Una cisterna aggiunta deve solo poter tagliarsi dal resto della fila.

Tutto il resto è comune ai due kit. Ritroverà quindi esattamente gli stessi gesti di montaggio da una cisterna all'altra, e gli stessi pezzi di ricambio se uno venisse a mancare.

Come la batteria si allarga

Il ti di questo kit riprende il ruolo di quello che lo precede : apre una via verso la cisterna successiva, che il tappo richiude finché quella cisterna non esiste.

Di volta in volta, ogni cisterna porta così il suo ti e il suo tappo. La quarta non chiede più lavoro della seconda, e niente da disfare a monte.

Si può dunque montare la fila al ritmo dei bisogni. Due cisterne in primavera, una terza prima dell'estate, una quarta l'anno dopo : ogni kit si aggiunge in fondo al precedente senza toccare quello che è già in opera.

La valvola, e ciò che evita

La valvola a sfera isola la cisterna dal resto della batteria. È lei che permette di togliere una cisterna, sciacquarla o sostituirla senza svuotare le altre.

Senza di lei, il minimo intervento imporrebbe di fermare l'insieme. Su una batteria di tre o quattro cisterne, questo si conta in ore di lavoro.

È lei anche che permette di usare solo una parte della riserva. Chiuda il collegamento, e la cisterna isolata tiene il suo contenuto mentre lei preleva dalle altre — utile quando una cisterna serve ad altro, o quando si vuole tenere una riserva da parte.

Collegamento e montaggio

La filettatura lato cisterna è la S60x6 delle bocche da 2 pollici ; il collegamento si fa in 1 pollice, su un tubo da 25 mm di diametro interno.

Niente da stringere oltre la mano sui raccordi a compressione : la ghiera si avvita, e il tubo è tenuto. Nessuna chiave, nessuna fascetta, nessun nastro di tenuta da prevedere. Conti circa un chilo per il kit completo.

Un dettaglio che si apprezza all'uso : il collegamento è un tubo spiralato, non un tubo rigido. Due pallet non sono mai perfettamente allineati ; il tubo assorbe quello scarto e si posa così com'è, mentre un tubo rigido va misurato e poi tagliato alla lunghezza giusta.

L'adattatore tiene su una guarnizione piatta : si stringe a mano fino al contatto, e si smette. Le stesse misure — bocca S60x6, uscita da 1 pollice, tubo da 25 mm — si ritrovano sui nostri rubinetti e sui nostri raccordi per cisterna IBC, quindi i pezzi si incrociano.

Prima di ordinare

Questo kit non funziona da solo : completa una batteria già attrezzata col kit di partenza 0101596. Ne conti uno per cisterna aggiunta, e verifichi la bocca S60x6 di ciascuna.

I 600 mm di tubo di questo kit si collegano testa a testa con quelli del precedente, tramite il ti : due kit coprono quindi 1.200 mm da una bocca all'altra, e l'uscita resta in 1 pollice. Posi invece le cisterne alla stessa altezza, altrimenti si equilibreranno l'una nell'altra appena aperto il collegamento.

Se parte da zero, guardi piuttosto il pacco che riunisce il kit di testa e questo kit di ampliamento : è la configurazione di due cisterne, in un solo riferimento.

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questi kit si avvitano sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
