Kit di collegamento in batteria per cisterna IBC S60x6 - tubo 1,20 m

Un kit completo per collegare due cisterne IBC tra loro e avere un solo punto di prelievo. Porta i due adattatori S60x6, il tubo da 1,20 m, i due raccordi a compressione e la valvola : niente da cercare altrove, niente da improvvisare.

Che cosa riceve, pezzo per pezzo

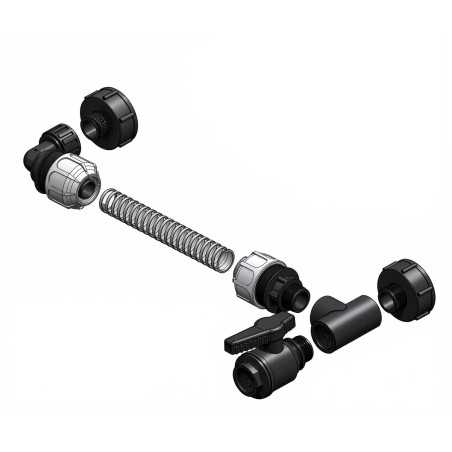

Sette pezzi : due adattatori da S60x6 a 1 pollice con guarnizione piatta, un tubo spiralato da 25 mm di diametro interno e 1.200 mm di lunghezza, due raccordi a compressione BDFast® per quel tubo, una valvola a sfera con maniglia e un manicotto di raccordo.

Le guarnizioni sono in EPDM e NBR, un insieme che il fabbricante destina all'acqua. Per un prodotto chimico o un idrocarburo bisogna guardare un'altra serie di kit : da Bucchi la guarnizione cambia con il liquido, e non è interscambiabile.

Ogni pezzo ha il suo ruolo e nessuno è di troppo : i due adattatori chiudono le bocche, i due raccordi a compressione tengono il tubo, la valvola a sfera comanda la portata, e il manicotto collega l'uscita al suo tubo. È un insieme chiuso, consegnato pronto da avvitare.

Un adattatore per cisterna: nient'altro da ordinare

È la domanda che si pone davanti a un kit così, tanto vale rispondere subito : ci sono due adattatori, uno a ciascuna estremità del montaggio, quindi uno per cisterna. Tra i due, il tubo e i suoi due raccordi a compressione ; sul lato dell'uscita, la valvola e il suo manicotto.

Il kit basta dunque a se stesso. Collega due cisterne e dà loro un punto di prelievo unico, senza nient'altro da comprare. Resta da avvitare i due adattatori sulle bocche, infilare il tubo nei suoi raccordi e stringere.

Il raccordo a compressione, e perché 1,20 m

Il tubo si monta su due raccordi a compressione BDFast®. Si infila, si stringe a mano, e la tenuta si fa sul tubo senza fascetta né attrezzi. È il sistema proprio del fabbricante, ed è ciò che rende lo smontaggio rapido come il montaggio.

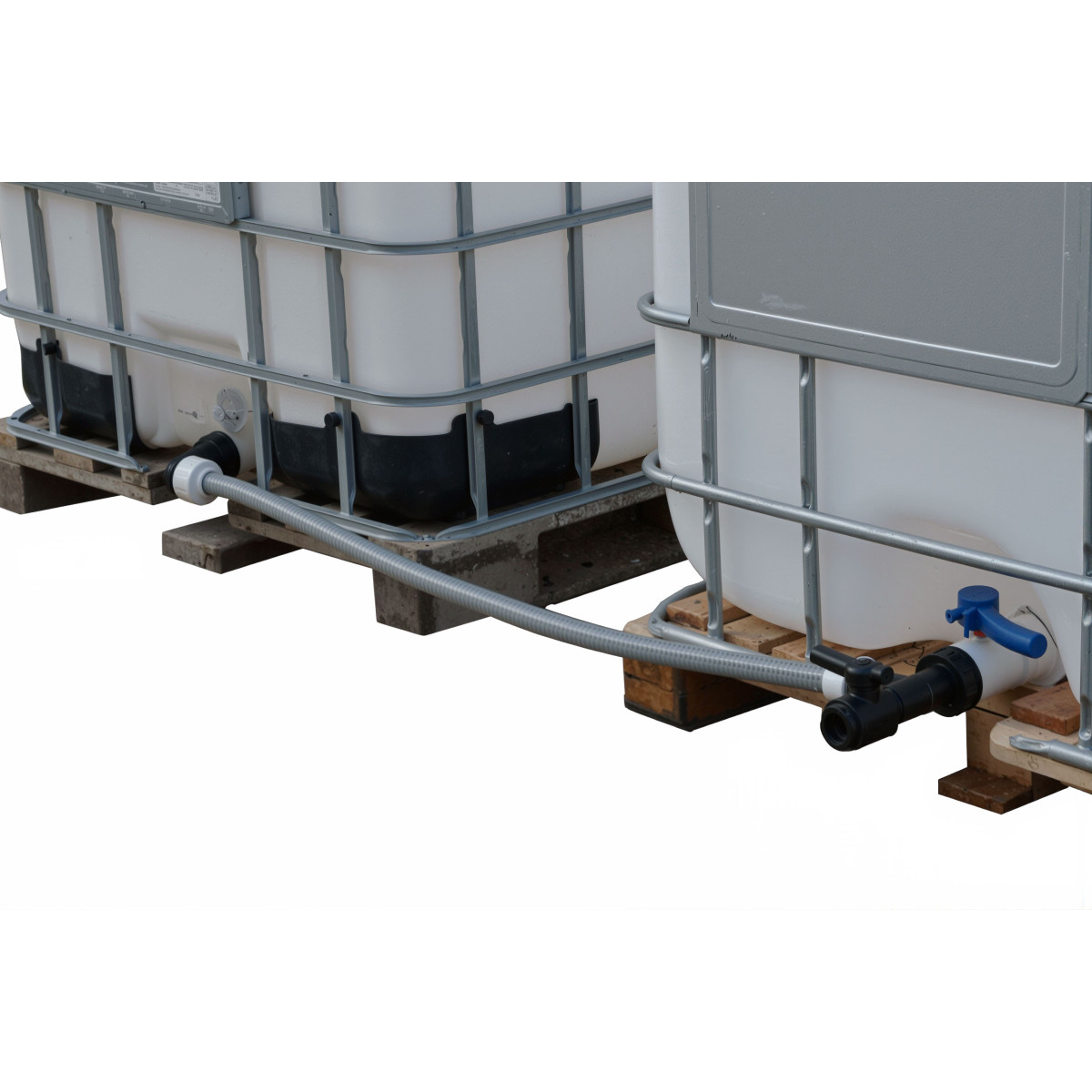

Un dettaglio che si apprezza all'uso : il collegamento è un tubo spiralato, non un tubo rigido. Due pallet non sono mai perfettamente allineati ; il tubo assorbe quello scarto e si posa così com'è, mentre un tubo rigido va misurato e poi tagliato alla lunghezza giusta.

La lunghezza di 1.200 mm lascia margine : assorbe uno scarto tra i due pallet, un passaggio sopra una vasca di contenimento, o una cisterna posta più in alto dell'altra. Il fabbricante propone anche un kit con tubo da 600 mm, di composizione un po' diversa.

Filettature e compatibilità

Sul lato cisterna la filettatura è S60x6, quella della bocca da 2 pollici delle cisterne IBC da 1.000 litri più diffuse. Sul lato uscita il kit lavora in 1 pollice, e il passaggio annunciato dal fabbricante è di 1 pollice x 25.

Quel passaggio da 25 mm è quello del tubo stesso. Su un collegamento tra due cisterne non comanda la portata ma la riserva : le due cisterne si equilibrano lentamente, per gravità, e il prelievo si fa poi in un solo punto. Un diametro più grosso non cambierebbe molto.

Il peso netto dell'insieme è di 0,849 kg. È fabbricato in Italia da Bucchi, che garantisce i suoi prodotti dodici mesi dalla consegna.

Prima di ordinare

Verifichi due cose : che le sue due cisterne portino davvero una bocca S60x6, il passo più comune ma non il solo, e che il liquido che travasa sia davvero acqua — è per questo che sono previste le guarnizioni di questo kit.

Metta infine le due cisterne alla stessa altezza. Collegate in basso, funzionano da vasi comunicanti : un dislivello tra i pallet farebbe scendere la più alta nella più bassa appena aperto il collegamento.

È il montaggio che si ritrova nel recupero dell'acqua di pioggia, dove una sola discesa alimenta due cisterne, e nell'irrigazione, dove si cerca riserva più che portata. Vale anche per uno stoccaggio tampone in officina o in cantiere.

Verifichi la filettatura delle sue cisterne

Prima di ordinare, un controllo di un minuto evita un reso. Questo kit si avvita sulla filettatura S60x6, detta « passo artiglieria », che equipaggia la grande maggioranza delle cisterne da 1.000 litri vendute in Francia — ma non tutte.

Due riferimenti bastano a riconoscerla, e si misurano sull'uscita della sua cisterna, a tappo rimosso :

Un passo da 6 mm dà filetti larghi e pochi, visibili a occhio nudo : è il segno più semplice. Se la sua cisterna esce in altro modo — raccordo a camme, filettatura DIN, passo gas —, il kit non vi si avviterà direttamente : bisogna interporre un adattatore, e li abbiamo in catalogo.

Identifichi la sua filettatura con il nostro strumento di corrispondenza : inserisce quello che misura e le dice quale pezzo interporre.
