Verbindungsset für IBC-Behälter S60x6 - Schlauch 1,20 m

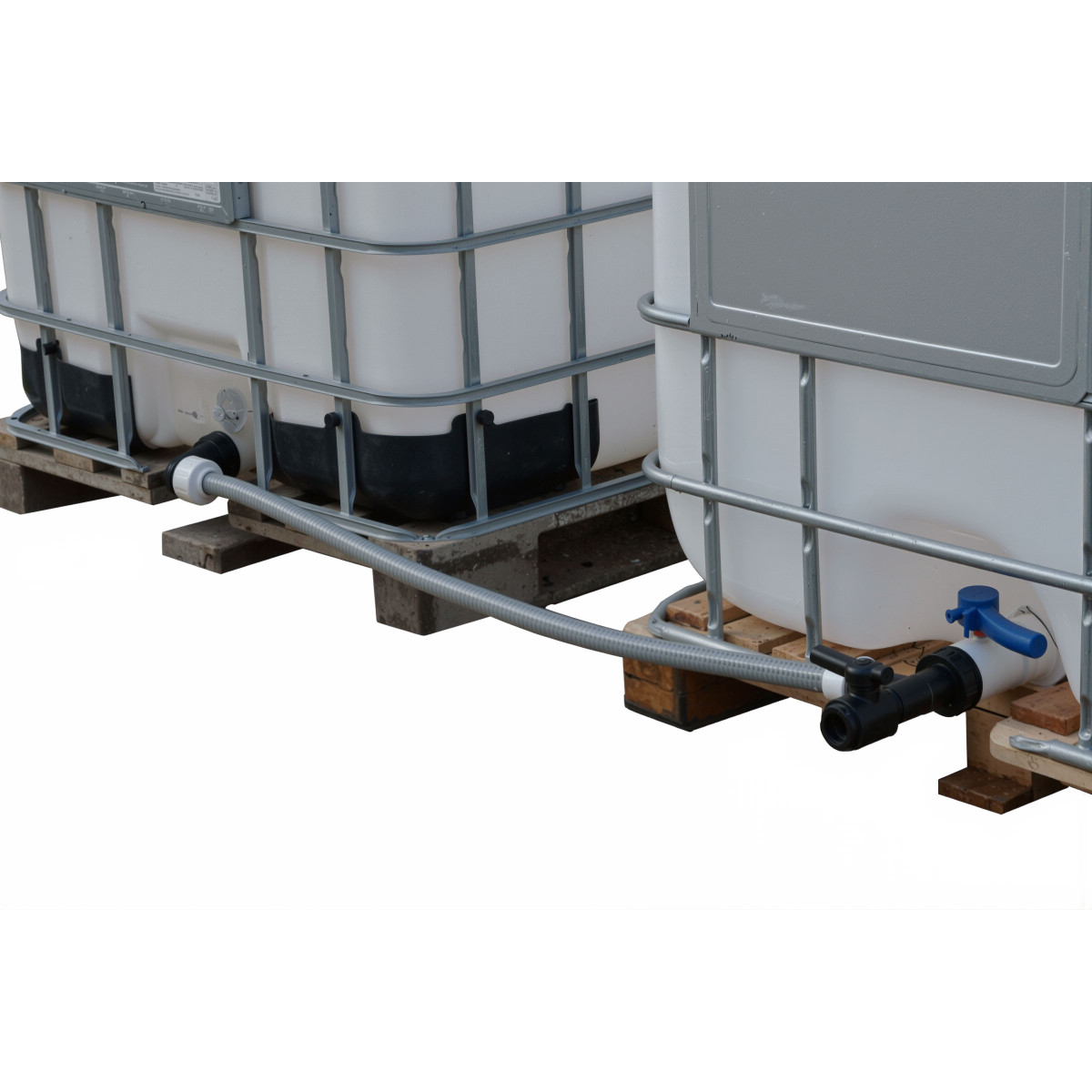

Ein komplettes Set, um zwei IBC-Behälter miteinander zu verbinden und nur noch eine Entnahmestelle zu haben. Es bringt die zwei Adapter S60x6, den Schlauch mit 1,20 m, die zwei Klemmverschraubungen und den Hahn : nichts anderswo zu suchen, nichts zu improvisieren.

Was Sie erhalten, Stück für Stück

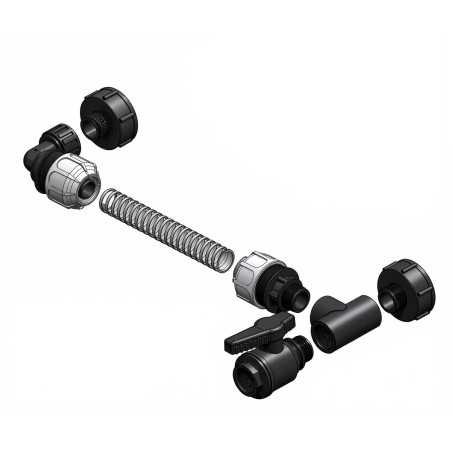

Sieben Teile : zwei Adapter S60x6 auf 1 Zoll mit Flachdichtung, ein Spiralschlauch mit 25 mm Innendurchmesser und 1.200 mm Länge, zwei BDFast®-Klemmverschraubungen für diesen Schlauch, ein Kugelhahn mit Griff und eine Verbindungsmuffe.

Die Dichtungen sind aus EPDM und NBR, eine Zusammenstellung, die der Hersteller für Wasser bestimmt. Für ein Chemieprodukt oder einen Kohlenwasserstoff ist eine andere Serie von Sets zu betrachten : bei Bucchi wechselt die Dichtung mit der Flüssigkeit, und sie ist nicht austauschbar.

Jedes Teil hat seine Aufgabe und keines ist zu viel : die zwei Adapter verschließen die Stutzen, die zwei Klemmverschraubungen halten den Schlauch, der Kugelhahn steuert den Durchfluss, und die Muffe verbindet den Abgang mit Ihrem Schlauch. Es ist ein geschlossenes Set, fertig zum Anschrauben geliefert.

Ein Adapter je Behälter: nichts weiter zu bestellen

Das ist die Frage, die man sich vor einem solchen Set stellt, also sei sie gleich beantwortet : es gibt zwei Adapter, einen an jedem Ende des Aufbaus, also einen je Behälter. Zwischen beiden der Schlauch und seine zwei Klemmverschraubungen ; auf der Abgangsseite der Hahn und seine Muffe.

Das Set genügt sich also selbst. Es verbindet zwei Behälter und gibt ihnen eine einzige Entnahmestelle, ohne dass etwas anderes zu kaufen wäre. Es bleibt, die zwei Adapter auf die Stutzen zu schrauben, den Schlauch in seine Verschraubungen zu schieben und festzuziehen.

Die Klemmverschraubung, und warum 1,20 m

Der Schlauch wird auf zwei BDFast®-Klemmverschraubungen montiert. Einschieben, mit der Hand festziehen, und die Dichtung entsteht auf dem Schlauch, ohne Schelle und ohne Werkzeug. Es ist das eigene System des Herstellers, und es macht das Zerlegen so schnell wie den Aufbau.

Eine Einzelheit, die sich im Gebrauch bezahlt : die Verbindung ist ein Spiralschlauch, kein starres Rohr. Zwei Paletten stehen niemals genau in einer Linie ; der Schlauch nimmt diesen Versatz auf und liegt, wie er ist, während ein starres Rohr gemessen und dann auf die richtige Länge gekürzt werden muss.

Die Länge von 1.200 mm lässt Spielraum : sie nimmt einen Versatz zwischen den beiden Paletten auf, einen Weg über eine Auffangwanne, oder einen Behälter, der höher steht als der andere. Der Hersteller bietet auch ein Set mit 600 mm Schlauch, von etwas anderer Zusammenstellung.

Gewinde und Kompatibilität

Auf der Behälterseite ist das Gewinde S60x6, das des 2-Zoll-Stutzens der verbreitetsten IBC-Behälter mit 1.000 Litern. Auf der Abgangsseite arbeitet das Set in 1 Zoll, und der vom Hersteller angegebene Durchgang beträgt 1 Zoll x 25.

Dieser Durchgang von 25 mm ist der des Schlauchs selbst. Bei einer Verbindung zwischen zwei Behältern bestimmt nicht der Durchfluss, sondern der Vorrat : die zwei Behälter gleichen sich langsam aus, durch Schwerkraft, und entnommen wird danach an einer einzigen Stelle. Ein größerer Durchmesser würde daran wenig ändern.

Das Nettogewicht des Sets beträgt 0,849 kg. Es ist in Italien hergestellt von Bucchi, das seine Produkte zwölf Monate ab Lieferung garantiert.

Vor der Bestellung

Prüfen Sie zwei Dinge : dass Ihre beiden Behälter wirklich einen Stutzen S60x6 tragen, die häufigste Gewindeart, aber nicht die einzige, und dass die Flüssigkeit, die Sie umfüllen, wirklich Wasser ist — dafür sind die Dichtungen dieses Sets vorgesehen.

Stellen Sie die beiden Behälter schließlich auf die gleiche Höhe. Unten verbunden, arbeiten sie als kommunizierende Gefäße : ein Höhenunterschied zwischen den Paletten ließe den höheren in den niedrigeren ablaufen, sobald die Verbindung geöffnet wird.

Es ist der Aufbau, den man in der Regenwassernutzung findet, wo ein einziges Fallrohr zwei Behälter speist, und in der Bewässerung, wo man Vorrat sucht und nicht Durchfluss. Er gilt auch für einen Pufferspeicher in der Werkstatt oder auf der Baustelle.

Prüfen Sie das Gewinde Ihrer Behälter

Vor der Bestellung erspart eine Prüfung von einer Minute eine Rücksendung. Dieses Set schraubt sich auf das Gewinde S60x6, genannt « Artilleriegewinde », das die große Mehrheit der in Frankreich verkauften Behälter mit 1.000 Litern trägt — aber nicht alle.

Zwei Merkmale genügen, um es zu erkennen, und sie werden am Abgang Ihres Behälters gemessen, bei abgenommenem Deckel :

Eine Steigung von 6 mm ergibt breite und wenige Gänge, mit dem Auge sichtbar : das ist das einfachste Zeichen. Wenn Ihr Behälter anders endet — Camlock, DIN-Gewinde, Gasgewinde —, schraubt sich das Set nicht unmittelbar darauf : es muss ein Adapter dazwischen, und wir haben sie im Katalog.

Bestimmen Sie Ihr Gewinde mit unserem Zuordnungswerkzeug : Sie geben ein, was Sie messen, und es sagt Ihnen, welches Teil dazwischen gehört.
