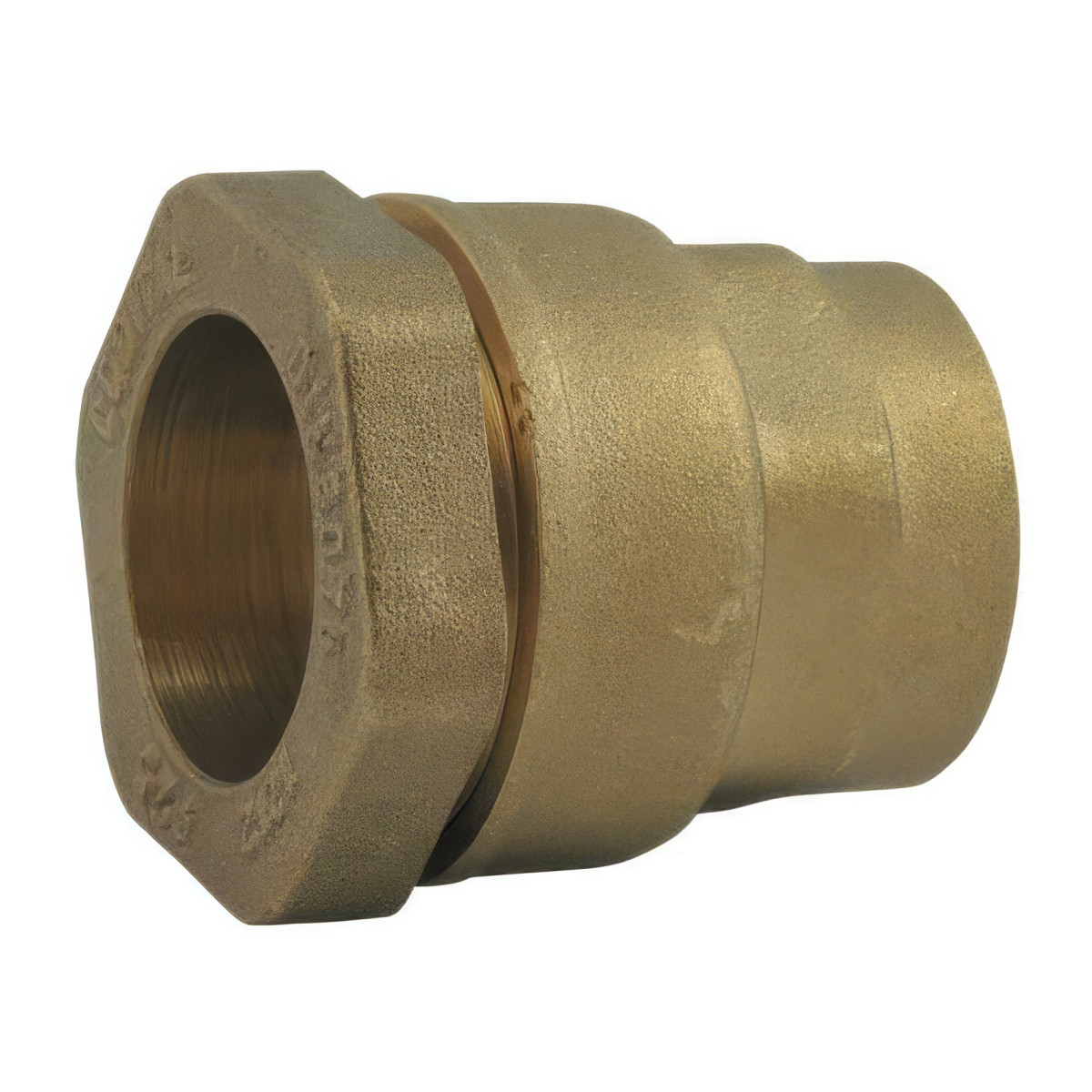

Corte in ottone per la montatura femminile PN25 serie 7000 | PE compressivo

Il Joint Joint Straight-Compression Leathers in ottone serie 7000, modello corto, è una soluzione compatta e robusta progettata per installazioni idrauliche dove i requisiti di spazio sono un fattore determinante. Questo raccordo consente di collegare un tubo in polietilene (HDPE o LDPE) a un componente filettato maschio con una precisione notevole. Realizzato in ottone CW617N di alta qualità, è progettato specificamente per l'approvvigionamento di acqua potabile, l'irrigazione e l'irrigazione, offrendo un'alternativa metallica resistente in grado di resistere a pressioni estreme.

Design compatto con filettatura corta a "G"

La caratteristica speciale di questo modello è la sua corta filettatura femmina "G", che rispetta la norma ISO 228-1 (BSPP). Questo design speciale consente un collegamento ottimizzato a valvole, collettori o uscite della pompa con lunghezza di filettatura limitata, evitando così arresti prematuri e garantendo una presa sicura della filettatura. Nonostante la compattezza, conserva tutte le proprietà meccaniche della gamma professionale, garantendo una transizione fluida e rigida tra la rete PE e l'apparecchiatura di controllo senza allungare inutilmente la tubazione.

Prestazioni PN25 e tecnologia H62 Bite

Questo modello corto a attacco dritto non fa concessioni sulla potenza. È certificato per una pressione nominale di PN 25 bar per diametri che vanno da 16 mm a 50 mm, il che lo rende uno degli accessori più resistenti per l'approvvigionamento idrico. Per installazioni superiori a 50 mm di Ø, garantisce affidabilità a 16 bar PN. L'anello intagliato in ottone H62 garantisce un ancoraggio meccanico non rimovibile al tubo in polietilene, mentre l'anello O (NBR o EPDM) garantisce una tenuta perfetta, anche durante variazioni di temperatura tra 0°C e +50°C.

Clamp ergonomico e sigillatura tramite sigillatura piatta

Per facilitare l'installazione, questo raccordo incorpora un dado di serratura extra-large e piastre di ritenimento adatte alle chiavi standard sul mercato. Questa ergonomia permette un clampaggio potente e preciso, anche in spazi ristretti. Un grande vantaggio di questo modello sono i sedili a giunzione piatti e larghi: garantiscono una guarnizione piatta (spessore da 1 mm) sulla parte femmina. Questa caratteristica semplifica notevolmente la manutenzione permettendo assemblaggio e smontaggio ripetuti senza l'uso sistematico di nastro o filo PTFE.

Caratteristiche tecniche

Conformità sanitaria e aree di applicazione

Pienamente certificata in conformità con il decreto del 29 maggio 1997 relativo al consumo umano, questa connessione rappresenta una soluzione sicura per le reti di acqua potabile. La sua compattezza lo rende particolarmente utile nei tombini dei contatori dell'acqua, nei collettori di irrigatori o in qualsiasi installazione tecnica dove ogni millimetro conta. Sia in ambienti agricoli per l'irrigazione che in ambienti domestici per il trasporto, la robustezza dell'ottone CW617N e la precisione del modello corto garantiscono un'infrastruttura idraulica duratura e sicura.
