Scheda tecnica

Riassunto #1

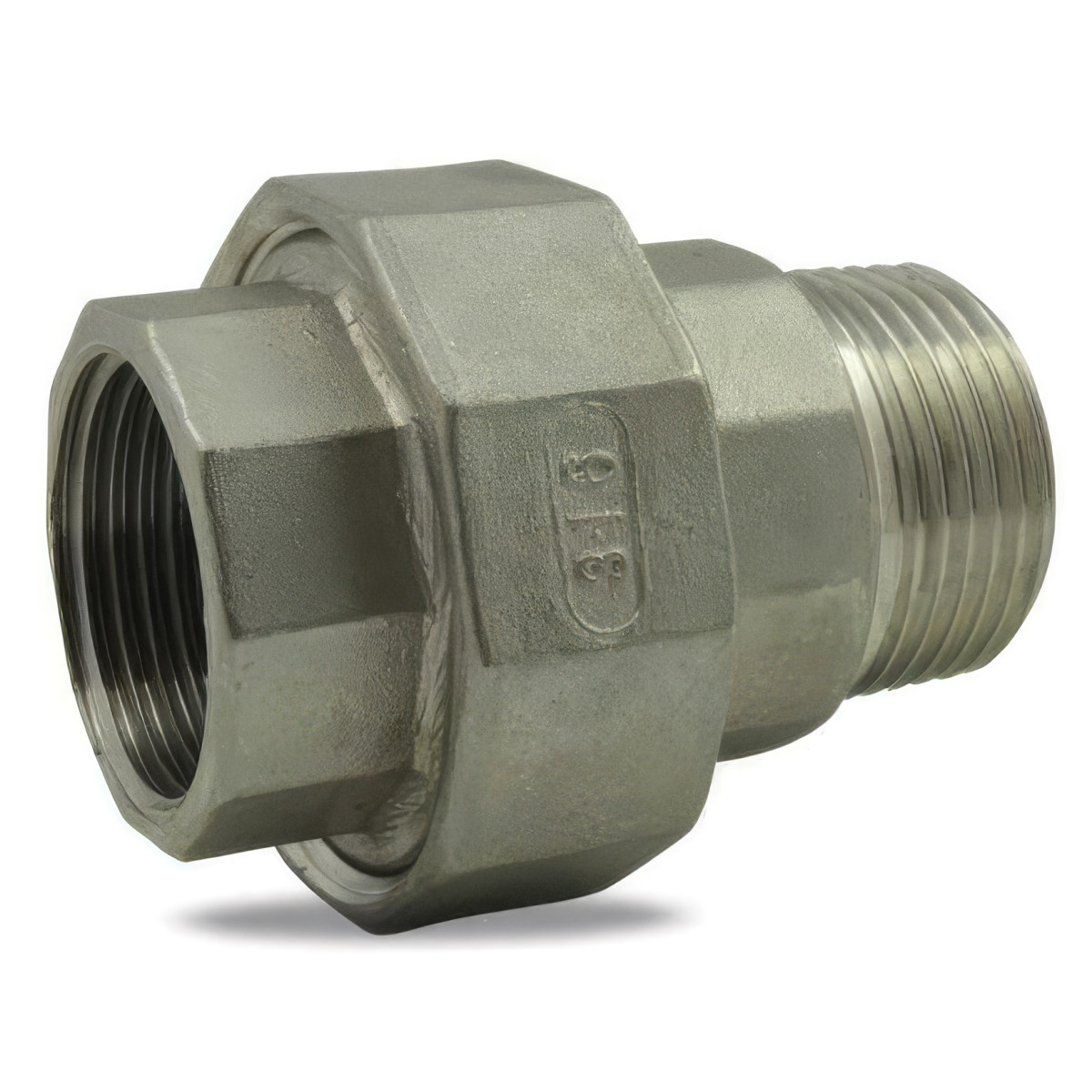

L'unione conica maschio/femmina, spesso chiamata raccordo a tre pezzi, è un dispositivo di giunzione indispensabile per la manutenzione e la modularità delle reti di tubazioni. Il suo design unico consente di scollegare due sezioni di un circuito senza dover smontare l'intera installazione o ruotare i tubi. Prodotto secondo la norma ISO 4144, questo raccordo garantisce una perfetta intercambiabilità e soddisfa i più severi requisiti di sicurezza per il trasporto di fluidi pressurizzati.

Riepilogo#2

Realizzato interamente in acciaio inossidabile AISI 316, questo raccordo a condetta offre una protezione eccezionale contro la corrosione e l'attacco chimico aggressivo. Questa qualità di acciaio inossidabile di alta gamma permette un uso prolungato in condizioni termiche severe, resistendo a temperature che vanno da -20°C a +220°C. La sua robustezza e inercia chimica la rendono un apparecchio di riferimento per le industrie farmaceutica, alimentare e petrolchimica, dove la purezza dei fluidi e la durabilità dei materiali sono fondamentali.

Riepilogo#3

Questo modello si distingue per la sua apertura conica, che fornisce una tenuta tramite contatto diretto metallo con metallo senza la necessità di una guarnizione piatta aggiuntiva. Questa tecnologia limita il rischio di perdite dovute all'usura o all'essiccazione delle tradizionali guarnizioni polimeriche. Calibrata per una pressione nominale di PN 20 bar, la connessione maschio/femmina mantiene un'integrità perfetta del legame, anche con frequenti fluttuazioni di pressione o vibrazioni meccaniche all'interno della rete.6

Riepilogo#4

La connessione di questa unione è progettata secondo ISO 7-1 (BSPT), combinando un'estremità maschio conica (R) e un'estremità cilindrica femmina (Rp). Questa configurazione mista consente una grande flessibilità di installazione, facilitando la connessione tra un elemento filettato e un tubo filettato. La filettatura di precisione garantisce una guida a vite fluida e una maggiore resistenza all'estrazione, permettendo un'integrazione rapida in valvole, pompe o collettori industriali preesistenti.

Riepilogo#5

Grazie al suo dado rotante, l'unione maschio/femmina a 3 pezzi semplifica notevolmente gli interventi tecnici e la sostituzione periodica dei componenti. Basta allentare il dado centrale per sbloccare la connessione, risparmiando tempo prezioso durante le fasi di manutenzione. Questo raccordo in acciaio inox AISI 316 è l'investimento ideale per installazioni che richiedono modifiche regolari, garantendo un'affidabilità costante nel tempo, sia nel trattamento delle acque, nell'agricoltura o nella manutenzione degli impianti.

Riferimenti specifici

ean13

3660360801357
