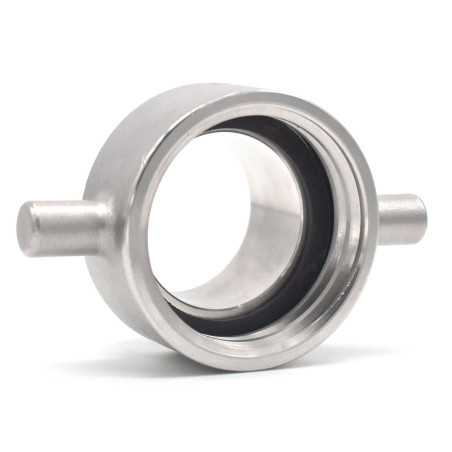

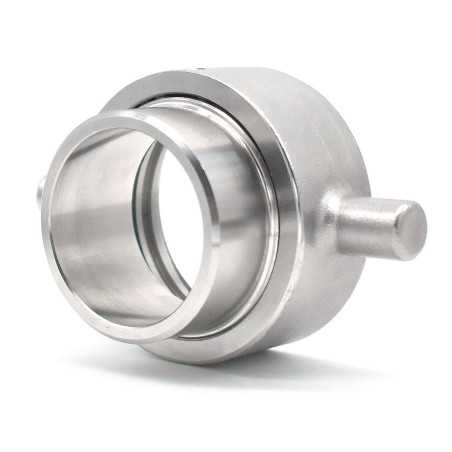

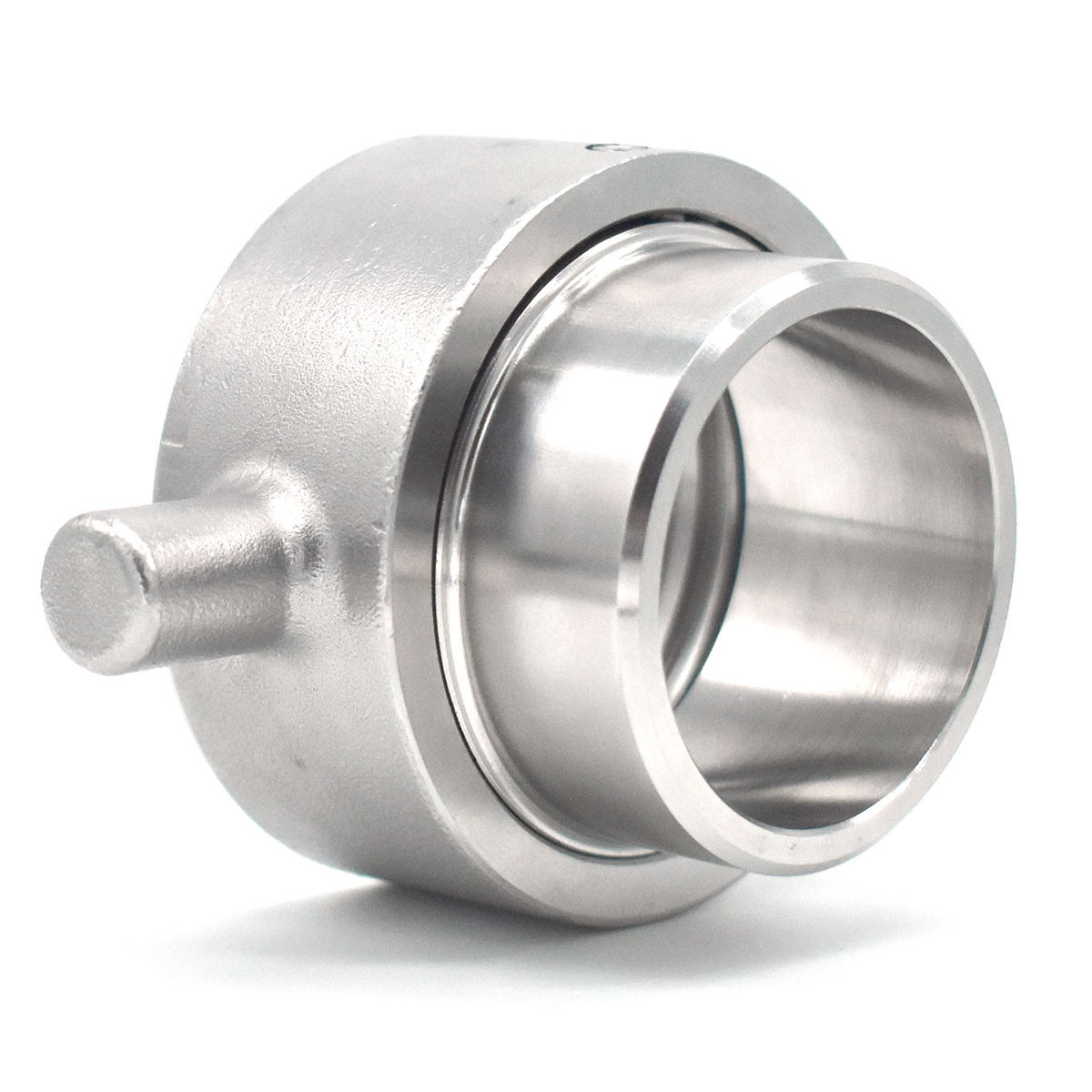

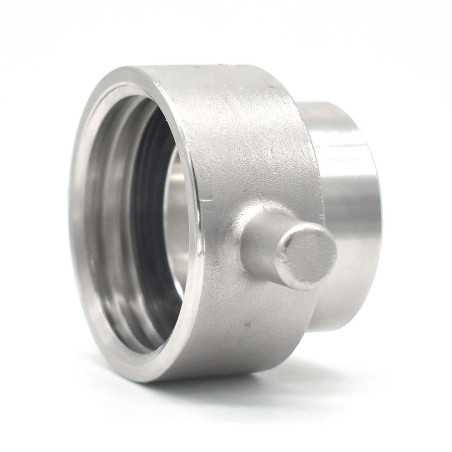

Raccordo S60x6 con dado rotante in inox 304 da saldare

Raccordo S60x6 con dado rotante in inox 304 da saldare (Riferimento: 101630) rappresenta la soluzione tecnica di riferimento per il collegamento sicuro delle cisterne IBC da 1000 litri. Realizzato in acciaio inossidabile 304 di qualità alimentare, il grado più utilizzato nel settore agroalimentare, questo raccordo professionale è adatto ai settori industriali, agroalimentari e vinicoli. La sua progettazione con dado rotante facilita considerevolmente l'installazione e garantisce una tenuta perfetta.

Applicazioni e settori di utilizzo

Questo raccordo S60x6 in inox 304 si rivolge prioritariamente ai professionisti dell'industria alimentare, agli operatori vinicoli, alle aziende industriali e ai privati dotati di cisterne IBC per lo stoccaggio di acqua potabile. Eccelle nel collegamento di cisterne destinate allo stoccaggio di vini, oli alimentari, prodotti lattiero-caseari o soluzioni di pulizia industriale.

Gli installatori di impianti idraulici industriali lo apprezzano per la sua affidabilità nella creazione di reti di distribuzione complesse. Gli agricoltori e orticoltori lo utilizzano per i loro sistemi di irrigazione professionali che richiedono qualità alimentare. La sua buona resistenza alla corrosione lo rende adatto all'acqua e ai comuni liquidi alimentari. Per un'installazione in ambiente salino, in presenza di cloruri o di prodotti chimici aggressivi, è invece preferibile un raccordo in inox 316.

Caratteristiche tecniche e innovazione

La costruzione in inox 304 (acciaio inossidabile austenitico con il 18% di cromo e l'8% di nichel) conferisce a questo raccordo una buona resistenza alla corrosione e l'idoneità al contatto alimentare: è il grado di riferimento del settore agroalimentare. Privo di molibdeno, offre una resistenza inferiore a quella dell'inox 316 nei confronti dei cloruri (acqua salata, acqua fortemente clorata) e degli acidi concentrati.

Il dado rotante costituisce l'innovazione principale di questo raccordo. Questa progettazione permette un serraggio ottimale senza sollecitazioni eccessive sulla cisterna, evitando i rischi di fessurazione della plastica. La filettatura S60x6 (diametro esterno 60mm, passo 6mm) rispetta perfettamente gli standard europei per cisterne IBC.

La doppia uscita femmina da 2 pollici offre la massima versatilità per il collegamento di diverse valvole, tubazioni o accessori. Il sistema di saldatura garantisce un collegamento metallico permanente, ideale per installazioni fisse sottoposte a pressioni elevate o sollecitazioni termiche.

Installazione e messa in opera

L'installazione di questo raccordo S60x6 richiede competenze in saldatura TIG o MIG su inox. La preparazione delle superfici deve essere meticolosa: decapaggio, sgrassaggio e protezione contro l'ossidazione durante la saldatura. Utilizzare un gas inerte (argon) per preservare le proprietà anticorrosione dell'inox 304.

Prima della saldatura, verificare la compatibilità della filettatura S60x6 con la vostra cisterna IBC. Il diametro esterno deve misurare esattamente 60mm con un passo di 6mm. Il dado rotante deve essere posizionato lato cisterna per facilitare il montaggio.

Dopo l'installazione, effettuare un test di tenuta progressivo. Iniziare con una pressione di 0,5 bar, poi salire gradualmente fino alla pressione di servizio. Un controllo visivo delle saldature e un test con acqua saponata confermeranno la qualità dell'installazione.

Ottimizzazione e consigli dell'esperto

Per massimizzare le prestazioni di questo raccordo, abbinarlo a valvole in inox per evitare la corrosione galvanica. Le guarnizioni devono essere in EPDM alimentare o Viton secondo la natura dei fluidi trasportati. Evitare assolutamente guarnizioni in gomma standard che potrebbero contaminare i liquidi alimentari.

Gli errori comuni da evitare includono la saldatura senza protezione gassosa (rischio di carburazione), l'uso di elettrodi inadatti, o il mescolamento con componenti in acciaio zincato (corrosione elettrolitica). Mantenere una temperatura di preriscaldamento inferiore a 200°C.

Per le installazioni stagionali, proteggere le filettature con tappi in inox durante i periodi di inutilizzo. Una pulizia periodica con acido citrico (soluzioni alimentari) o acido nitrico diluito (applicazioni industriali) preserverà l'aspetto e le prestazioni del raccordo. Questo raccordo si abbina perfettamente con le nostre valvole a sfera in inox e i nostri riduttori di pressione per creare installazioni complete e professionali.
