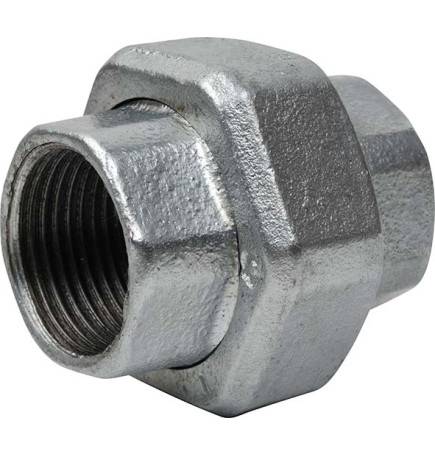

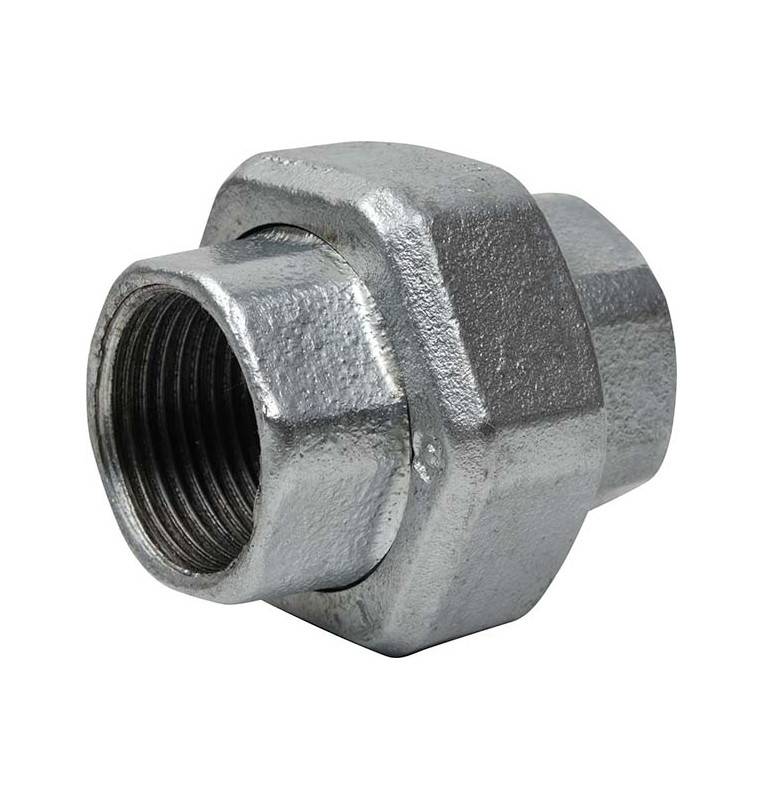

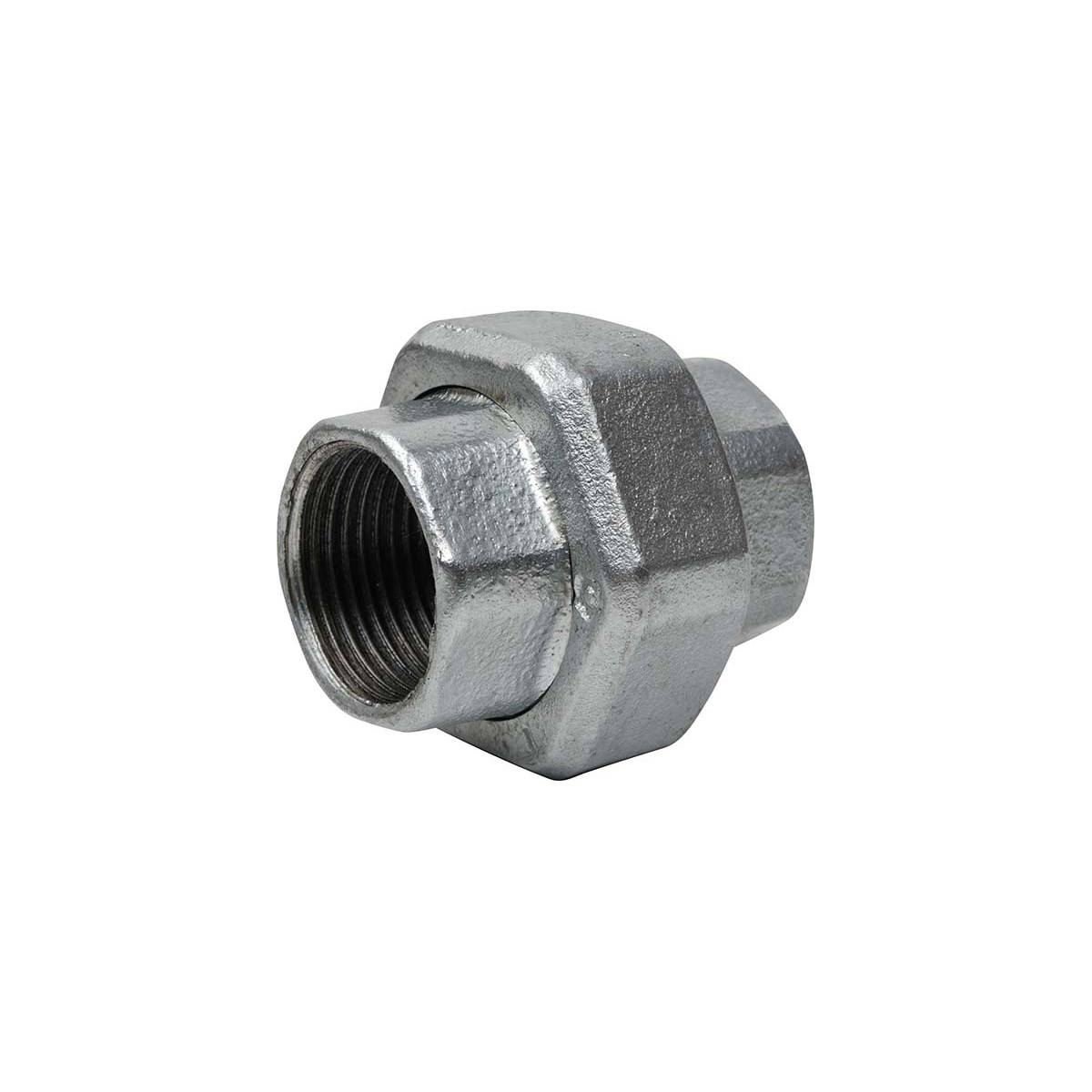

Raccordo bocchettone conico femmina-femmina in ghisa malleabile zincata

Raccordo bocchettone conico femmina-femmina in ghisa malleabile zincata

Il raccordo di raccordo conico femmina-femmina realizzato in ghisa malleabile zincata è un componente di giunzione e manutenzione progettato per offrire flessibilità e durata ai sistemi di tubazioni. La sua caratteristica principale è il rivestimento zincato a caldo, che gli conferisce un'eccezionale resistenza alla corrosione , rendendolo ideale per ambienti umidi o applicazioni esterne. Questo raccordo in tre pezzi, dotato di dado allentato, garantisce un collegamento a tenuta stagna e rimovibile grazie alla sua portata conica metallo-metallo, indispensabile per i tratti di rete che richiedono una manutenzione o un'ispezione periodica.

Ruolo chiave: L'arte della connessione e del rilascio facili

Il raccordo a campata conica è la soluzione tecnica perfetta quando è necessario unire rigidamente due tubi o due apparecchiature (come una valvola), pur mantenendo la possibilità di separarli senza sforzo in un secondo momento. Invece di dover allentare l'intera linea per apportare una modifica, è sufficiente manipolare il dado centrale. In questo modo si risparmia tempo prezioso durante la manutenzione, la sostituzione di parti o l'espansione della rete, garantendo così una più rapida continuità del servizio .

Applicazioni resistenti alla corrosione ed estetica industriale

La finitura zincata di questo raccordo lo rende particolarmente adatto per ambienti in cui la protezione contro l'ossidazione è fondamentale. È ampiamente utilizzato per la distribuzione di acqua (compresi gli impianti di acqua potabile, soggetti a verifica di certificazione), gas, vapore e per liquidi e gas non corrosivi. È essenziale nei sistemi HVAC (Heating, Ventilation and Air Conditioning) installati all'esterno o in ambienti umidi. Inoltre, il suo aspetto argenteo e robusto è molto ricercato per i mobili industriali, dove apporta un'autentica estetica vintage e un'immancabile solidità visiva.

Conformità normativa e qualità della zincatura

La fabbricazione di questo sindacato rispetta un alto livello di qualità, in conformità con gli standard internazionali EN 10242 e ISO 49. Il materiale di base è la ghisa malleabile EN-GJMB-350-10, come specificato dalla norma EN 1562, che garantisce un'ottima robustezza meccanica. Il trattamento di zincatura a caldo viene eseguito con particolare cura, garantendo uno strato di zinco con uno spessore minimo di almeno 70μm (micrometri). Questa protezione è una barriera anticorrosione altamente efficace che prolunga la vita del raccordo, anche in ambienti aggressivi.

Doppia tenuta e precisione della filettatura

Il raccordo di raccordo offre un collegamento sicuro grazie a due livelli di tenuta e all'elevata precisione dimensionale.

• La tenuta interna è fornita dalla sede conica (giunzione metallo-metallo), che si comprime quando il dado allentato viene serrato, formando una tenuta ermetica senza la necessità di una guarnizione piatta aggiuntiva.

• La filettatura femmina cilindrica (Rp) del corpo del raccordo, in conformità alla norma ISO 7-1 (BSPT), garantisce un collegamento ermetico con i tubi filettati maschio conici (R). Il dado libero utilizza una filettatura a gas (BSPP), secondo ISO 228-1.

• La qualità del prodotto è certificata da un rigoroso controllo: ogni raccordo è testato al 100% per garantirne la tenuta all'uscita dalla fabbrica.

Suggerimenti per un montaggio efficiente e sicuro

Per garantire un funzionamento ottimale del raccordo zincato, seguire queste raccomandazioni di installazione:

• Impermeabilizzazione esterna: Applicare sempre un sigillante adatto (gas, nastro PTFE o pasta per guarnizioni) sulle filettature maschio coniche (R) che si avvitano nelle due estremità femmina (Rp) del corpo del raccordo.

• Assemblaggio conico: Assemblare il corpo del raccordo e serrare manualmente il dado allentato , quindi utilizzando una chiave, fino a quando la sede conica non sarà perfettamente compressa. Per la sigillatura metallo-metallo senza forza eccessiva, è necessario un serraggio solido.

• Controllo: Nelle applicazioni a pressione, un controllo delle perdite è indispensabile dopo il serraggio finale.

• Ambiente umido: Il rivestimento zincato protegge il raccordo dalla ruggine, ma è sempre meglio limitare le aree di ritenzione idrica intorno al raccordo.

Specifiche tecniche dettagliate

La tabella seguente fornisce un riepilogo delle specifiche chiave di questo raccordo di unione:
