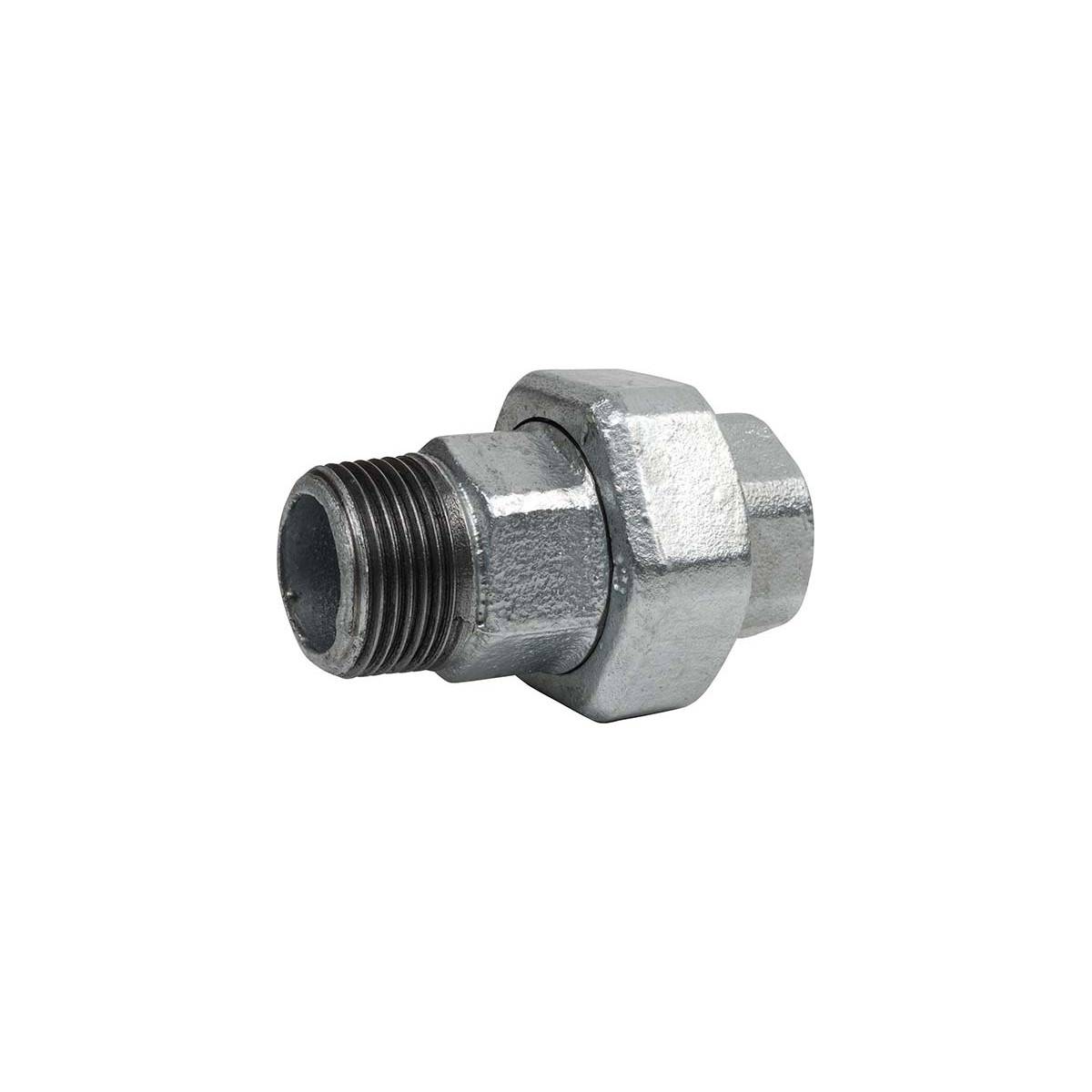

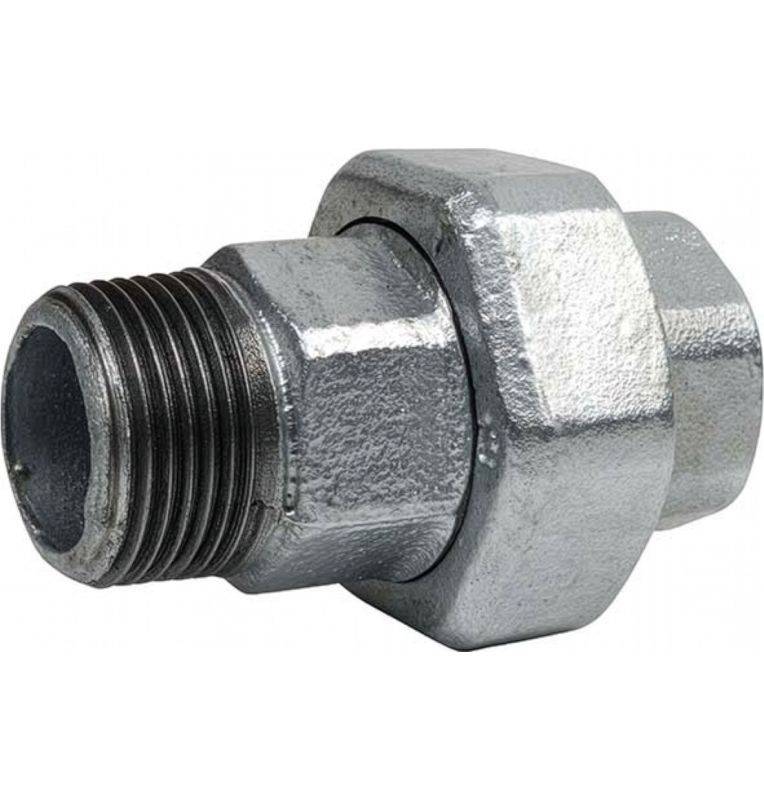

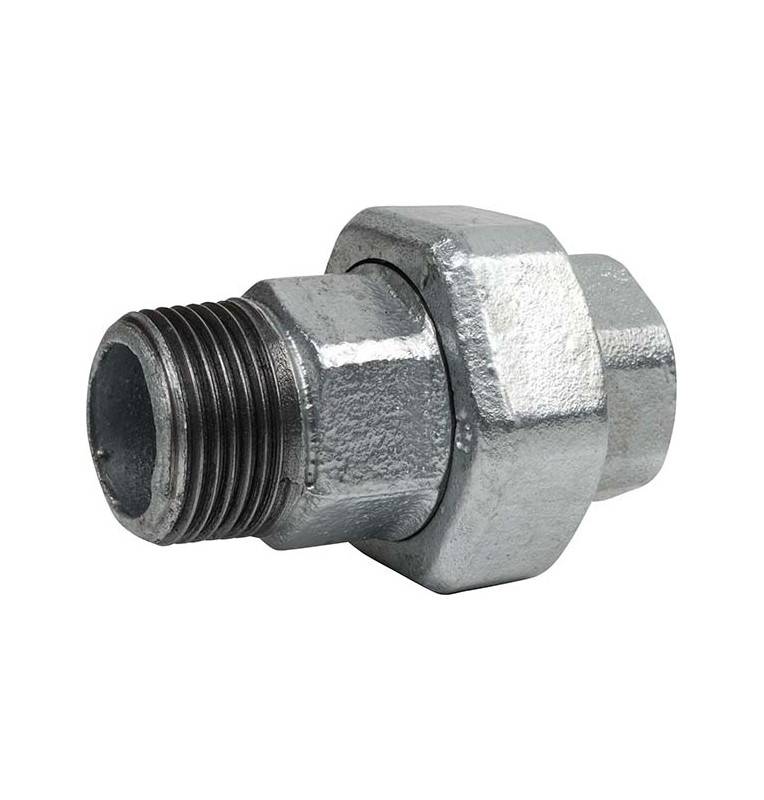

Raccordo bocchettone conico maschio-femmina in ghisa malleabile zincata

Raccordo bocchettone conico maschio-femmina in ghisa malleabile zincata

Il raccordo di raccordo a sede conica maschio-femmina realizzato in ghisa malleabile zincata è un componente strategico per i sistemi di tubazioni. È progettato per fornire un collegamento affidabile e rimovibile, garantendo al contempo un'eccezionale resistenza alla corrosione grazie al suo rivestimento di zincatura a caldo. Questo raccordo è la soluzione ideale per creare punti di accesso facilitati per la manutenzione o la sostituzione di parti. La sua struttura in tre pezzi, con un dado centrale allentato , garantisce una tenuta superiore comprimendo la campata conica interna (metallo-metallo).

Una risorsa importante per la manutenzione della rete

Lo scopo principale di questo raccordo di raccordo è quello di fornire un punto di smontaggio rapido e sicuro su una linea di tubi. In pratica, se un elemento della rete (come una valvola o un filtro) deve essere sostituito o riparato, il semplice fatto di svitare il dado libero del raccordo permette di separare il circuito in pochi istanti, senza dover smontare le tubazioni su entrambi i lati. Questo è un notevole risparmio di tempo e una garanzia che l'integrità di altri raccordi non sarà compromessa.

Applicazioni a umido ed estetica industriale

La finitura zincata rende questo raccordo un must in ambienti esposti all'umidità o a fluidi aggressivi. È ideale per la distribuzione di acqua (compresa l'acqua potabile), gas, vapore e per il trasporto di liquidi e gas non corrosivi. È indispensabile negli impianti HVAC (Heating, Ventilation and Air Conditioning) e in qualsiasi installazione all'aperto. Il suo aspetto grezzo e argenteo è molto ricercato anche per l'arredamento industriale. L'integrazione di questo raccordo in ghisa malleabile zincata aggiunge un tocco vintage e loft molto autentico e funzionale alle strutture dei mobili.

Qualità, materiali e conformità normativa

Questo raccordo è prodotto secondo specifiche rigorose, conformi alle norme internazionali EN 10242 e ISO 49. Il materiale di base è la ghisa malleabile EN-GJMB-350-10 (secondo EN 1562), scelta per la sua elevata resistenza meccanica e resilienza. Il processo di zincatura arricchisce questa base applicando uno strato protettivo di zinco, migliorando notevolmente la durata del raccordo contro l'ossidazione.

Doppia tenuta e protezione galvanica

L'affidabilità di questo raccordo è assicurata da un doppio meccanismo di protezione.

• Il raccordo è dotato di un lato con filettatura esterna conica (R) e di un lato con filettatura femmina cilindrica (Rp), entrambi conformi alla norma ISO 7-1 (BSPT). La tenuta interna è fornita dalla sede conica metallo-metallo, che non richiede guarnizioni piatte aggiuntive . Il dado libero utilizza una filettatura a gas (BSPP), secondo ISO 228-1.

• La zincatura a caldo viene applicata con uno spessore minimo di almeno 70μm (micrometri). Questo rivestimento fornisce una barriera alla corrosione altamente efficace che prolunga la vita utile del raccordo.

• Ogni raccordo è testato al 100% per garantire che sia a tenuta stagna quando lascia la fabbrica.

Suggerimenti per un'implementazione e un utilizzo sicuri

Per garantire la tenuta e le prestazioni di questo raccordo, è fondamentale seguire una precisa procedura di installazione:

• Tenuta delle reti: Applicare un sigillante idoneo (Teflon o pasta per giunti) sulla filettatura maschio conica (R) che si collega al lato femmina (Rp) del corpo di raccordo.

• Serraggio dell'unione: Dopo aver avvitato le due parti sui tubi, unirle e serrare saldamente il dado allentato . Il serraggio deve essere sufficiente a comprimere la campata conica e garantire la tenuta metallo-metallo.

• Controllo: Nelle applicazioni a pressione, un controllo delle perdite dopo il serraggio è fondamentale.

• Ambiente aggressivo: Il rivestimento zincato protegge in modo ottimale, ma assicurarsi di non danneggiarlo durante l'installazione per mantenere l'efficacia anticorrosione.

Specifiche tecniche dettagliate

La tabella seguente fornisce un riepilogo delle specifiche chiave di questo raccordo di unione:
